Як встановити противотуманки на лада калина 1 покоління
Протитуманні фари (ВТФ) є додатковим джерелом світла. Плоский і широкий горизонтальний промінь цих фар стелиться безпосередньо над дорогою, що дозволяє поліпшувати освітлення дороги в умовах туману. На Лада Калина ВТФ встановлювалися не в усіх модифікаціях, тому питання "як поставити противотуманки на Калину" досі актуальний.
Установка противотуманок на Лада Калина
Установка противотуманок на Калину не вимагає зняття бампера, щоб впорається з завданням досить відкрутити передні частини підкрилки. Зняти заглушку ВТФ в бампері можна за допомогою плоскої викрутки. У комплекті для установки ВТФ є спеціальне кріплення, яке слід встановити замість штатної заглушки в бампер. Самі фари встановлюються в останню чергу, використовуючи саморізи.
Підключення протитуманних фар Калини
Самі практичні місця для установки кнопку ВТФ в тунелі, або на панелі замість кнопки кондиціонера.
Менш популярний метод - підключення ВТФ до модуля управління світлом (МКС). Реле закріплюємо навісним кріпленням в монтажному блоці.
Схема підключення ВТФ на Калину

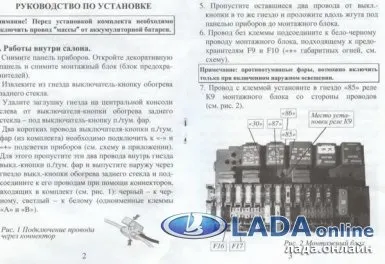

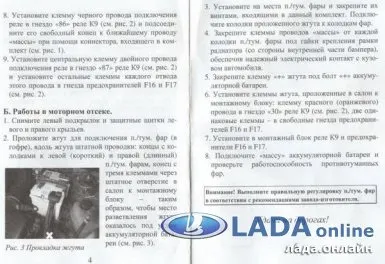

У комплекті йде інструкція по установці:

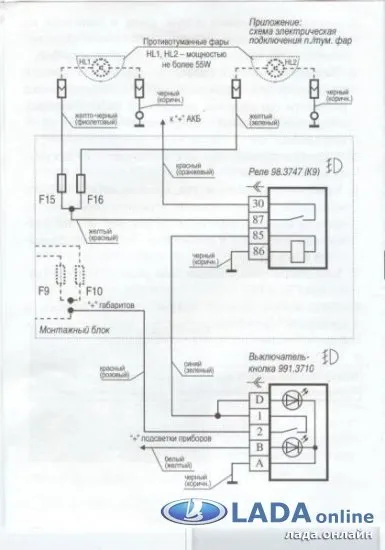

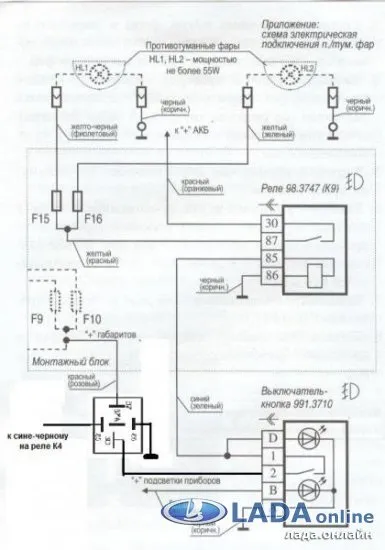

А також схема (фото зліва). Схема може бути доопрацьована (фото праворуч) додаванням ще одного реле, яке не дозволить горіти противотуманки після виключення запалення.
Схема підключення кнопки противотуманок:
Для власників Лада Калина з МКС схема підключення протитуманних фар наступна:
Терморегулятори контактів МКС Лада Калина:
- Контакт 1 - до ЗПТО
- Контакт 2 - кнопка управління ЗПТО
- Контакт 3 - індикатор (світлодіод) стану ВТФ (включені або виключені);
- Контакт 4 - висновок включення реле ВТФ
- Контакт 30 - 12в (постійний + приходить від АКБ)
- Контакт 31 - Загальний мінус (маса).
- Контакт 56 - До ближнього і дальнього світла фар.
- Контакт 58 - До габаритних вогнів.
- Контакт 58b-вихід (регульоване напруга) на підсвічування ручок, кнопок і панелі приладів.
- Контакт XZ - (+) від замка запалювання
