Як встановити електосчетчік своїми руками

Електролічильник - це прилад для вимірювання споживаної електроенергії. Електролічильники можуть бути розрахунковими - для оплати енергопостачальної організації спожитих кіловат, а також контрольними - для якихось своїх вимірювань споживача (аналізу споживання окремих приладів, дільниць або розрахунків з субабонентами та ін.) З нашої статті ви дізнаєтеся, як зробити установку електролічильника своїми руками .

Електронні лічильники мають меншу вагу, габарити, більш надійні, їх складніше обдурити.

Розрахункові лічильники, як правило, є власністю енергсбитовой організацією, якщо інше не передбачено договором електропостачання, і встановлюються її фахівцями. Вони ж і пломбують такий лічильник, а споживачеві залишають його на відповідальне зберігання і експлуатацію.

Якщо ж ви все-таки захотіли самостійно зайнятися монтажем електролічильника, то це зовсім нескладно, але відповідальність за всі наслідки ви приймаєте на себе. В першу чергу необхідно дотримуватися правил електробезпеки.

Інструменти і матеріали:

• лічильник електричний
• щиток абонентський
• комплект інструментів з ізольованими рукоятками
• покажчик напруги
• DIN - рейки
• автоматичні вимикачі (ВА)
• проведення електричні
• гвинти, гайки
• мзолятори

установка електролічильника

Спочатку необхідно визначити, яка у вас мережа - однофазна або трифазна. Скільки потрібно відключають апаратів, і які у них номінальні струми (вимикачів автоматичних, УЗО-пристроїв захисного відключення).

Монтувати будь-які складні пристрої любителю не варто, тому нижче будуть розглянуті найпростіші випадки з нескладної схемою підключення електролічильника (квартира, садовий будиночок або щось подібне).

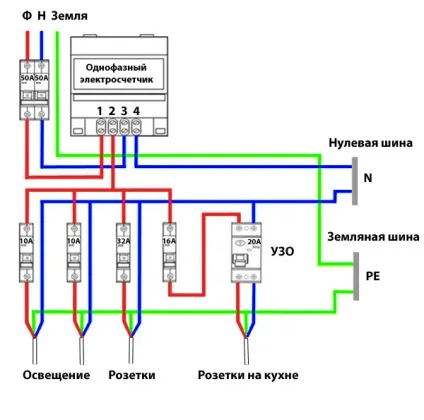

Однофазне підключення - це найпростіший варіант. Використовуються максимум 6 проводів, не рахуючи навантаження. На вході лічильника - фазний провід (Ф), провід робочого «нуля» (Н) і (якщо є) провід захисного заземлення (РЕ). Те ж саме ми отримаємо і на виході лічильника.

Автоматичний вимикач перед лічильником (на схемі вище це двополюсний автомат на 50А) не є обов'язковим елементом, але вельми зручний для екстреного відключення всього об'єкта і для робіт всередині щитка. Енергозбуту вони не подобаються (можуть вкрасти у них кіловати), але є простий вихід - помістити вимикач в пластикову коробочку з «вушками» для опломбування та пластикової же DIN - рейкою всередині. За ціною вона недорога, місця займе небагато, кріплення нескладний.

Шини (клемники) представляють собою мідну планку, яка кріпиться на спеціальних діелектричних затискачах і має кілька отворів для приєднання проводів за допомогою гвинтових затискачів. Такий спосіб з'єднання використовується, коли необхідно з'єднати кілька проводів в одне ціле.

1. Роботу починаємо з монтажу лічильника в корпусі щитка, який кріпиться що постачаються кріпильними деталями - гвинти з гайками для щитків, звичайно 3 штуки.

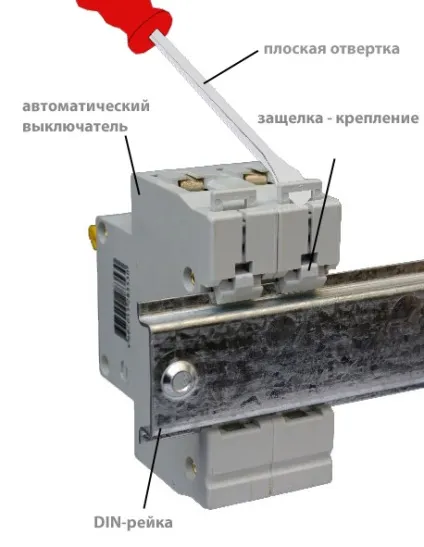

2. Закріплюємо автомати (автоматичні вимикачі) на вигнуту пластину - DIN рейку 35 мм. Рейка кріпиться гвинтами на опорні ізолятори, а автомат на рейці фіксується подпружиненной клямкою: для його установки або зняття потрібно всього лише відтягнути засувку назовні.

3. Земляна і захисна шинки встановлюються на опорних ізоляторах за допомогою гвинтів і гайок в корпусі щитка, або на DIN - рейку, але не впритул один до одного. Відстань між ними необхідно для виключення замикання проводів різного призначення.

Монтаж ведемо «з кінця в початок», тобто спочатку підключаємо навантаження до автоматів, потім автомати до лічильника і тільки вже потім сам лічильник.

4. Підключаємо кожну з навантажень: до нижніх затискачів автоматів підключається фазний провід навантаження (Ф), до «нульової» шинку - «нульовий» провідник (Н), до шини заземлення - заземлення (PE).

5. Верхні затискачі автоматів з'єднуємо перемичками: вони є в продажу і дуже зручні - потрібно лише відрізати потрібну кількість і встановити.

Якщо їх немає, то можна виготовити з обрізків монтажного проводу, знявши ізоляцію на довжину 1 см. Виступаючі частини проводів необхідно ізолювати.

6. Підключаємо лічильник до навантаження: 3-й затиск лічильника (вихід «фази») - до верхніх затискачів автоматів (або до одного з них, разом з перемичкою), 4-й затиск лічильника (вихід «нуля») - до нульової шини , см. схема 1).

7. Тепер необхідно закріпити корпус щитка до рівній горизонтальній поверхні на зручній для зчитування показань висоті.

8. Перед підключенням лічильника до мережі живлення необхідно з'ясувати, який з живильних проводів фазний, нульовий, захисний. Якщо проводів всього два - досить покажчиком напруги торкнутися їх жив по черзі, на фазу вкаже індикатор. Якщо є захисне заземлення, то його жилу в електричних проводах позначають зеленим кольором. Незайвим буде подивитися забарвлення в місці підключення вашого кабелю живлення (силовий щит, збірка і т.д.).

9. Після того як ви дізналися «розпаювання» проводів і позначили їх (запам'ятали кольору, повісили бирки і т.п.) - вимкніть живлення вашого об'єкта!

10. Далі «фазний» провід підключаємо до 1-й клеми, а «нульовий» - до 3-й клеми лічильника. (3-я і 4-я клеми, як правило, з'єднані заводський перемичкою, см. Схема 1).

Підключення закінчено, можна випробувати лічильник на холостому ходу, а потім поступово включити навантаження. Якщо лічильник розрахунковий, необхідно викликати спеціаліста енергозбуту для перевірки і опломбування.
