Автоматичні ворота на гараж своїми руками - автоматичне відкривання воріт гаража
Автоматизація відкривання гаражних воріт робить життя автолюбителів більш комфортною. Немає необхідності залишати теплий салон в негоду, щоб вручну звільнити шлях машині. Практичні і зручні автоматичні ворота на гараж своїми руками може встановити не тільки професіонал, але і початківець майстер, наступний технології монтажу.
Види воріт і їх характеристики
Роботу воріт регулює електричний приводний механізм, потужність якого підбирається в залежності від ваги і розмірів конструкції. Тип дверного полотна і спосіб його відкривання визначає найменування моделі воріт:
- Підйомні секційні - виготовляються з з'єднаних шарнірами секцій. Дверне полотно піднімається під стелю гаража і не потребує зайвого простору. Їх рух здійснюється за допомогою пружин і напрямних. Конструкція досить проста, але стійка до злому.
- Підйомно-поворотні - мають цілісне дверне полотно, утеплене або просто металеве, яке при підйомі розміщується під стелею приміщення. Конструкція виключає можливість злому, не вимагає розчищення снігу для руху стулок в зимовий період. Щільне прилягання до рами забезпечує збереження тепла в гаражі.
- Орні ворота з двома стулками - це класична модель. Автоматизація такої моделі найменш витратний варіант. Для відкривання застосовується лінійний або важеля механізм. Модель вимагає вільного простору для руху стулок.
- Відкатні ворота - це цілісне полотно, що звільняє проїзд, пересуваючись на спеціальних роликах. До недоліків конструкції відноситься погана герметичність і необхідність місця для висунення стулки воріт.
Виготовлення автоматичних воріт

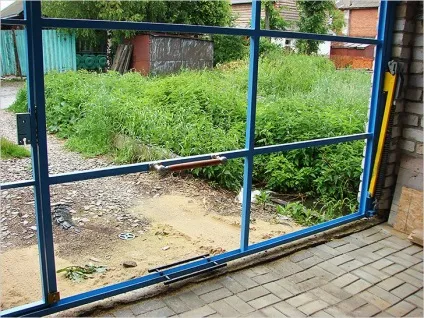

Маючи зварювальний апарат нескладно зварити раму для воріт і обшити листовим залізом або профнастилом, зробити петлі. запірний механізм і встановити замок. На готове дверне полотно необхідно встановити комплект якісної автоматики, яка забезпечить безперешкодне відкривання воріт в будь-який час року. Вибір механізму залежить від ваги і конструкції стулок.
важливі параметри
Роблячи розрахунок навантаження не можна забувати, що не тільки вага стулок грає важливу роль, але так само їх ширина і площа. При відкритих воротах на них діє вітрове навантаження, яка зіпсує механізм, якщо не буде врахована заздалегідь.
Плавність ходу стулок - необхідна вимога при установці автоматики. Ворота повинні бути правильно закріплені і не мати перекосів, а на орних воротах петлі добре змащені.
Установка автоматичного приводу
Механізми для орних стулок діляться на два види:
- Лінійні - привід з черв'ячною передачею для подовження і укорочення штока.
- Важільні - два, з'єднаних шарніром, робочих важеля рухають ворота.
При невеликій відстані від дверної петлі до краю стовпа вибирають лінійний привід, якщо відстань перевищує 15 см, встановлюється механізм важеля. Для роботи буде потрібно: приводи для замикання, блок управління, фотоелементи, приймач і передавач, кріпильні пластини, ключі для розблокування, пульт дистанційного керування. Установка приводу детально розписана в інструкції виробника, залишається строго її дотримуватися і правильно монтувати систему.

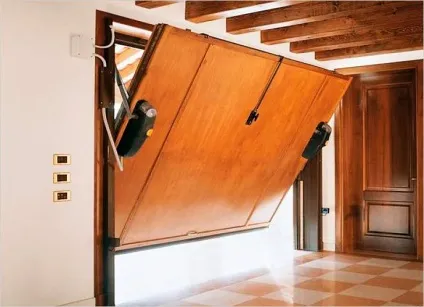

Підйомно-поворотні ворота
Для монтажу підйомних воріт важлива наявність вільного місця під стелею, рівень якого при відкриванні опуститься на 25 см. Це досить складна конструкція з електромотором і системою важелів. Ворота виготовляються як цілісне полотно, зафіксоване на жорсткій рамі. Дверне полотно виготовляється з листового металу і утеплюється. Матеріал повинен бути легкий і вологостійкий.

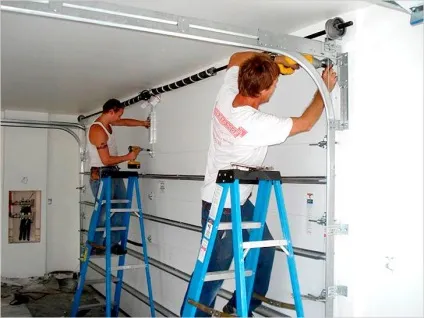

При монтажі напрямних важливо контролювати вертикальність кріплення на стелі і паралельність профілів відносно один одного. Правильно виконана конструкція забезпечує безшумне і безпечне відкривання воріт. Роль противаги в механізмі відіграють компенсаційні пружини, які розтягнуті або стиснуті в залежності від положення стулки.
порядок установки
- Виготовлення та встановлення рамної конструкції для дверного отвору.
- Зварювання і монтаж поворотної стулки.
- Установка кронштейнів для з'єднання з вертикальними полозами на стіні. Рекомендується невеликий винос кронштейна вперед, щоб уникнути тертя елементів.
- Монтаж стельових направляючих.
- Поворотний полотно вставляється в направляючі і з'єднується з системою важелів і пружин.
- Проводиться регулювання пружин за допомогою пристрою, що входить в комплект механізму.
- Для безпечної фіксації воріт у відкритому положенні застосовується стопор.
Керувати підйомом воріт можна механічним натисканням кнопки або дистанційно. При точній підгонці всіх вузлів конструкція прослужить багато років.
