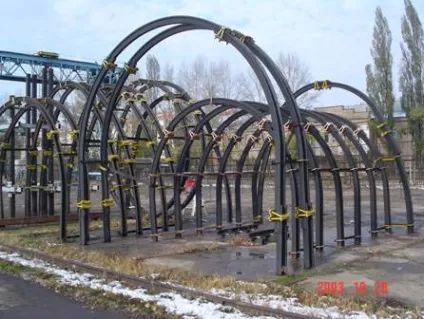

Арочна кріплення металева гірська кріплення

Арочні (рамні) податливі кріплення

з спецпрофілів СВП (19; 22; 27; 33):

1. Типові арочні кріплення АПЗ перетинами 11,2; 13,8; 15,5; 18,3 м.кв .; АП5 і АП3 уд. (На базі АПЗ).

Кріплення аркові податливі триланкову АПЗ і пятізвенная АП5 виготовляються з профілів СВП-19, СВП-22, СВП-27, СВП-33 з перетином 9.2, 11.2, 13.8, 15.5, 18.3 м2 і призначені для кріплення і підтримки пластових і польових гірничих виробок. Залежно від перерізу виробки, відстані між рамами (0,5; 0,8; 1; 1,25 м) і конструктивних особливостей аркового кріплення АПЗ мають 93 виконання, арочні кріплення АП5 174 виконання.

Арочні кріплення АП комплектуються замковими з'єднаннями типів АП-3.030 та АП-3.070.

елементи кріплення

2. Нові та спеціальні арочні кріплення типу КМП-АЗК; КПМ-А4К; КМП-А5С, що мають підвищені в 1,5-2 рази силові і кінематичні характеристики:

КМП-АЗК перетинами 11,5; 13,4; 15,3; 17,1; 19,0; 20,1 м.кв .;
Арочні кріплення КМП-А4К сеченіямі15,8; 15,5; 18,0; 20,5; 22,0 м.кв .;
Арочні кріплення КМП-А5С перетинами 15,8; 18,0; 19,0; 23,0 м.кв
Арочні кріплення КМП комплектуються замковими з'єднаннями типів АП-3.070 або АП3.030М4 (М5) - за заявкою замовника.

3.Арочние кріплення сполучень типів КАПЕ і КПА.

Кріплення аркові податливі КАПЕ призначені для кріплення вузлів сполучень капітальних гірничих виробок. Залежно від перетину виробок, відстані між рамами кріплення мають 112 виконань.

Кріплення аркові еліптичні податливі КЕП призначені для кріплення горизонтальних і похилих гірничих виробок поза зонами безпосереднього впливу очисних робіт.

Залежно від перетину гірничих виробок, кріплення арочна має шість типорозмірів (S січ. Р.в.: 7,7; 9,2; 10,9; 13,7; 15,6; 17,1 м2).

Кріплення жорсткі (арочні еліптичні, коробові, замкнуті) типу Каже, КЖК-3, КЖК-4, КЖЗУ-3 призначені для кріплення вузлів сполучень і протяжних виробок в бетоні Каже 37 типорозмірів; КЖК-3 38 типорозмірів; КЖК-4 38 типорозмірів; КЖЗУ-3 34 типорозміру.

Поряд з перерахованими вище кріпленнями, завод виготовляє кріплення арочні кільцеві шестізвенние КК6; кріплення трапецевідние КПС-3 - за індивідуальними замовленнями споживача;

Арочні кріплення КМП-А4К і КПП-А3К

Чотириланкова арочна кріплення типу КМП-А4К призначена для кріплення підготовчих виробок, що проводяться і підтримуваних в важких геомеханічних умовах глибоких шахт при пологому заляганні пластів (до 25 °). Кріплення арочна комплектується модернізованими замковими з'єднаннями АПЗ.ОЗО М4 і АПЗ.ОЗО М7 або АП3.070 за бажанням Замовника.

У порівнянні з типовими кріпленнями нова арочна кріплення має такі переваги:

• Підвищену в 1,5-2,0 рази в порівнянні з типовими кріпленнями АП.
• Граничну несучу здатність і робочий опір (відповідно до 900 кН і 450 кН), що досягаються без істотного збільшення маси комплекту.
• Вертикальну податливість до 1000 мм і бічну піддатливість до 300 мм.

Арочна кріплення має вельми стабільну робочу характеристику постійного опору і підвищену ремонтопридатність.

Враховано можливість випуску спецісполненіі, що враховують особливі вимоги Замовника.
.

Варіант 1. Перетини в світлі 14,8 - 24,3 м2
Варіант 2. Перетини в світлі 11,2 - 23,5 м2
Варіант 3. Перетини в світлі 11,5 - 20,1 м2.
(Варіанти 1-2 АМП-А4К, Варіант 3 - АМП-А3К)

Використані нові конструктивні рішення захищені патентами України. (№6994, №20823, №21162)

Арочна кріплення КМП-А5С

Пятізвенная арочна кріплення типу КМП-А5С призначена для кріплення підготовчих виробок, що проводяться і підтримуваних в важких геомеханічних умовах глибоких шахт з пологим заляганням пластів, що розробляються (до 12 °).

Арочна кріплення комплектується модернізованими замковими з'єднаннями АПЗ.ОЗО М4: АПЗ.ОЗО М7 або АП3.070- за бажанням замовника.

У порівнянні з типовими кріпленнями (АП-5, АП-3 уд) нова арочна кріплення має наступні переваги:

• Підвищеної приблизно в 2 рази граничної несучу здатність і робочим опором (відповідно до 1000 кН і 500кН). Таке підвищення досягнуто без зміни типу спецпрофиля і його маси в комплекті.
• Підвищеної конструктивної піддатливість до 1000 мм і більше.
• Плавної робочої характеристикою пологонарастающего опору.
• Підвищеної ремонтопридатністю.

Більш зручна при транспортуванні і монтажі.

Застосування аркового кріплення дозволяє виключити необхідність перекріплення виробки на протязі всього терміну її спорудження та експлуатації. При геомеханічних умовах середньої тяжкості можливо зменшення щільності кріплення при одночасному використанні більш легкого типу спецпрофиля в тому ж перерізі.

За рахунок поліпшення стану сполучень з лавою, стійкої роботи транспорту і надійності провітрювання створюються тверді передумови для зростання навантаження на лаву і підвищення економічності відпрацювання запасів.

При виготовленні аркового кріплення можуть бути враховані особливі вимоги Замовника, що враховують техніко-технологічні особливості застосування: зручність відкриття пласта на "вікні" лави при різному його положенні в перерізі, особлива комплектація і т.п.

З досвіду застосування (понад 50,0 тис. Комплектів) використання аркового кріплення забезпечує значний економічний ефект (до 1,5-2,0 тис. Грн. На 1 пог. Метр виробітку) в підтримці.

Використані нові конструктивні рішення захищені патентом України (№ 8414).

Всі аркові кріплення забезпечені необхідною технічною документацією і відповідають вимогам чинних нормативних документів, включаючи сертифікати безпеки (МакНДІ).

Передбачена можливість випуску за разовими індивідуальними замовленнями модифікацій, що враховують особливі умови застосування серійно випускаються виконань за спеціальними заявками.

ПАТ Донецький Експериментальний Ремонтно-Механічний завод
