Як влаштований дренаж і зливову каналізацію на ділянці

Для будь-якого будинку і присадибної ділянки дренаж має величезне значення. Він не тільки запобігає підтоплення підземних частин будівлі, і вимокання рослин, а й дозволяє контролювати рівень підземних і поверхневих вод. Система осушення повинна включати в себе відведення вод від фундаменту будинку і збір зайвої вологи з периметра ділянки.

Пристрій дренажу на присадибній ділянці: види і технології

Основними різновидами систем водовідведення є глибинна і поверхнева. Вони відрізняються функціональною спрямованістю, технологією і способом реалізації.

Пристрій поверхневого дренажу на ділянці дозволяє прибрати зайву вологу з верхнього шару грунту, не порушуючи його цілісності, а також ефективно відвести воду з дахів під час рясного випадання опадів, інтенсивного сніготанення.

Глибинне дренування являє собою лінійну систему каналів з закладеними в них трубами, по яких вода потрапляє в систему каналізації.

Відкритий (поверхневий) дренаж

Система включає водозбірні лінійні канали, які розташовуються уздовж в'їздів, садових доріжок, навколо штучних водойм і т.д. а також точкові водоприймачі, що застосовуються для відводу вод з дахів будинку, приямків та ін.

Пристрій поверхневого лінійного дренажу починається з риття канав глибиною приблизно 0,7 м і шириною 0,5 м. При цьому стінки траншей повинні бути скошеними під кутом близько 30 ° С. Вода з відкритих канав стікає в каналізаційну систему. На дно виритих канав насипається шар гравію або укладаються жолоби або лотки. Для затримки піску і всілякого дрібного сміття використовуються пескоуловители. Їх основне завдання - захистити зливову каналізацію від засмічення. На жолоби, лотки і пескоуловители зверху ставляться сталеві або чавунні решітки знімного типу.

Точковий водовідвід. Точкові елементи розташовують під водостічними системами. Їх основне завдання - локальний збір талих і дощових вод. Точковий дренаж доповнюється лінійним (лотками, жолобами, пісковловлювача), що дозволяє ефективно відводити вологу з усієї площі ділянки, даху будинку, терас, балконів.

Даний спосіб дренажу особливо актуальний, якщо ділянка розташовується на схилі. Слідкуйте за тим, щоб канави розміщувалися упоперек схилу. Це дозволить перехопити стікає зверху воду і направити її в загальний водовідведення, який і виведе рідина за межі дільниці.

Беручись за пристрій поверхневого дренажу та зливової каналізації, пам'ятайте, що монтуватися вони повинні одночасно. Це дозволить більш точно розрахувати відведення води.

Основне призначення ливневки полягає в організації ефективного збору поверхневих вод з площі ділянки, дахів будівель з подальшим відведення їх в колекторний колодязь. За допомогою даної системи можна надійно захистити ділянку і фундамент будівлі від підтоплення та руйнування, зберегти ландшафтний дизайн.

При грамотному монтажі зливової каналізації зібрані поверхневі води через решітку або воронку потрапляють в систему і транспортуються по зливовим трубах до колекторного колодязя, в якому встановлений насос. За допомогою насосного обладнання буде проводитися скидання води в канаву або на рельєф.

Глибинний (закритий) дренаж

Свою назву ця система отримала завдяки тому, що система каналів, розташовується під землею, тим самим дозволяючи контролювати рівень грунтових вод і відводити їх надлишки з території ділянки.

Влаштування глибинного дренажу обов'язково проводиться на заболочених, перезволожених ділянках. Якщо на ділянці є будова, він виконує роль пристенного дренажу, захищаючи цокольний поверх будинку від підтоплень.

Для того щоб зрозуміти чи існує необхідність у влаштуванні такої системи на вашій ділянці слід перевірити глибину залягання підземних вод.

За конструктивним виконанням глибинний дренаж ділиться на:

- горизонтальний;
- вертикальний;
- комбінований.

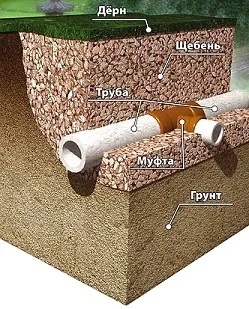

Горизонтальний тип системи дренування ділянки, на відміну від поверхневого, має більш глибоку ступінь закладки. Створюються не канави, в глибокі траншеї (глибина розраховує фахівцями заздалегідь). Траншеї повинні бути влаштовані під ухилом не менше 2 мм на 1 метр. На дно засипається шар гравію і піску, на пісочно-гравійну «подушку» укладаються дренажні труби, в які в наслідок будуть просочуватися підземні води через спеціальні отвори (дрени).

Наступний етап - зворотна засипка. Труби засипають піском і щебенем, зверху можна розташувати шар дерну. Траншеї з'єднуються між собою. Вода з бічних труб потрапляє в центральну магістраль, після чого відправляється в дренажний колодязь. Якщо потенційне місце скидання зібраної води розташовується вище рівня ділянки, потрібно в найнижчій точці встановити дренажний колодязь. У ньому буде накопичуватися вода, яку потім можна використовувати для поливу. Також можна відкачувати воду з колодязя в придорожній кювет, канаву.

Пристрій поверхневого дренажу часто поєднують з монтажем зливової каналізації, тому як така система дренажу буде максимально вирішувати завдання водовідведення.

Вертикальний дренаж представлений дренажними шахтами, які заглиблені в певних місцях ділянки і обладнані насосними станціями. Це досить складна інженерна споруда, тому на заміських ділянках використовується нечасто.

Комбінована система дренування глибинного типу поєднує горизонтальний і вертикальний варіант. Необхідність в її пристрої виникає в складних кліматичних і рельєфних умовах. До її складу входять горизонтально розташовані труби і вертикальні свердловини. За допомогою даної системи проводиться зняття напорів у водоносному шарі, каптірованіе водоносного горизонту. Такий дренаж має високу вартість і досить складний в конструктивному плані.
