Як влаштовані вакуумні радіатори опалення

Принцип роботи вакуумного радіатора опалення

Вакуумним називають герметично закупорений радіатор, всередині якого знаходиться легко випаровується рідина, найчастіше літієво-бромідная рідина або етанол. При цьому з внутрішньої порожнини радіатора викачане повітря (створений вакуум).

Зовні пристрій вакуумного радіатора схоже з пристроєм звичайного приладу опалення. Він має два горизонтальних регістра, з'єднаних між собою вертикальними ребрами, зовнішня поверхня яких служить в якості направляючих для висхідних потоків нагрітого повітря.

Нижній регістр представляє собою горизонтальну трубу, призначену для руху теплоносія, що надходить із системи опалення. Таким чином, тепло від котла або будь-якого іншого джерела теплової енергії подається тільки в нижню частину вакуумного радіатора.

Рідина, що знаходиться всередині приладу опалення, контактує з нагрітою поверхнею нижнього регістра, нагрівається і, завдяки тому, що всередині радіатора вакуум, починає кипіти вже при температурі 35 С.

Утворені при цьому пари піднімаються вгору, заповнюючи весь обсяг радіатора і рівномірно прогріваючи його. При цьому відбувається процес конденсації пари на стінках радіатора, для якого характерна висока тепловіддача. Утворюється при цьому рідина стікає знову, знову контактує з нагрітою поверхнею нижньої труби і процес пароутворення повторюється знову.

У чому переваги вакуумних радіаторів?

В результаті вакуумний радіатор працює так само, як прилади в системі парового опалення, але при цьому процес пароутворення йде не в котлі, а всередині радіатора. Таким чином, конструктори вакуумних приладів опалення зуміли використати переваги парового опалення, його високу ефективність і економічність, зробивши при цьому радіатори абсолютно безпечними для споживачів.

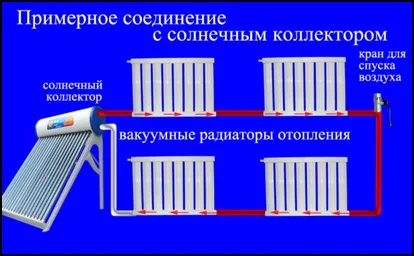

Особливу увагу слід звернути на те, що вакуумні радіатори ефективні при будь-яких температурах нагріву теплоносія, що особливо важливо для низькотемпературних систем опалення, які працюють від альтернативних джерел енергії, наприклад, теплових насосів або сонячних колекторів.

Простий приклад: вакуумний радіатор, «киплячий» вже при 35 С рівномірно і ефективно прогріває приміщення при температурі теплоносія 35-40 С. У той же час будь-які інші традиційні прилади опалення ефективні при температурі теплоносія не нижче 65 С.

Саме в цьому полягає основна перевага і перевага вакуумних радіаторів опалення.

Ще одна перевага вакуумних радіаторів складається в їх малому внутрішньому обсязі, що особливо важливо для систем опалення, які працюють на антифризі. Дійсно, використання вакуумних радіаторів дозволяє скоротити кількість теплоносія в системі опалення до рекордно мінімального значення, а, значить, заощадити на покупці антифризу.

При необхідності в нижній регістр вакуумного радіатора можна вставляти електричний нагрівальний елемент, перетворюючи таким способом його в електричний прилад опалення.

Недоліки вакуумних радіаторів опалення

Процес пароутворення і подальшої конденсації можна назвати беззвучним. Він супроводжується потріскуванням, яке може викликати деяке занепокоєння або дискомфорт. При цьому Звучання радіатора тим сильніше, чим більше температура теплоносія, що йде від котла.

Ще одним недоліком вакуумних радіаторів опалення слід назвати їх високу вартість, що обмежує їх широке поширення.

Підведемо підсумки

Вакуумні радіатори унікальні опалювальні прилади, здатні ефективно працювати в низькотемпературних системах опалення, а також в системах з малою кількістю теплоносія, наприклад, з антифризом.

Вони відмінно підійдуть для будинків, де в якості основного джерела тепла використовується тепловий насос. Їх можна встановлювати в заміському будинку або на дачі, опалювальної час від часу, заливаючи систему антифризом. Вакуумні радіатори можуть використовуватися і в системах центрального опалення, але при цьому вони будуть «потріскувати», що може викликати певний дискомфорт.
