Як визначити розрядність лічильника

У даній статті хотілося б обговорити, яким чином можна визначити розрядність цікавить нас лічильника електроенергії. Наприклад, ви придбали дачу, квартиру або гараж, і там є лічильник електроенергії, і нам треба визначитися, які цифри на лічильнику показують цілу кількість кіловат-годин, а які - дробове. Інакше кажучи, нам потрібно визначити положення коми в наборі цифр на табло лічильника.

Важливість правильного визначення розрядності показань лічильника для їх передачі в енергозбут наочно демонструє наступний приклад з моєї практики. Якийсь абонент спокійно передає свідчення свого електролічильника, регулярно отримує рахунки і їх оплачує. Але в один прекрасний день до нього приходить перевіряючий з електромереж, і при перевірці приладу обліку з'ясовується, що показання лічильника абонентом передавалися невірно: він передавав тільки чотири цифри показань з п'яти, помилково вважаючи, що остання цифра показань вдає із себе дробову частину. Наприклад, фактично показання лічильника 12345, а він вважав, що 1234,5, тому передавав тільки 1234, тобто занижував свій витрата в 10 разів! І збутова компанія виставляє абоненту рахунок по істинним показаннями. Чи треба пояснювати, що в цьому випадку він складе кругленьку суму.

Також можлива і зворотна ситуація, коли дрібна частина передається як ціла. Правда в цьому випадку перший же рахунок за електроенергію змусить вас задуматися про правильність роботи приладу обліку: витрата електроенергії за лічильником виявиться завищеним в 10 разів.

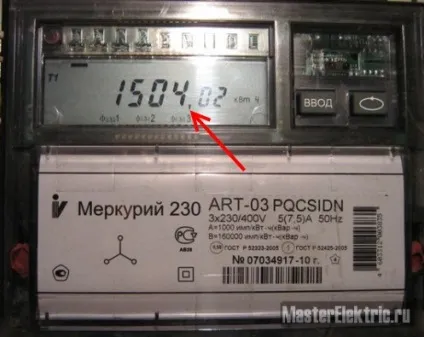

Відразу скажу, що кількість знаків після коми в сучасних лічильниках електроенергії може досягати трьох. Найлегше розібратися в значности показань багатотарифного лічильника, або будь-якого іншого з електронним рідкокристалічним дисплеєм. Там зазвичай кома, що відокремлює цілу частину показань від дробу явно відображається на дисплеї, і ніяких неясностей не виникає.

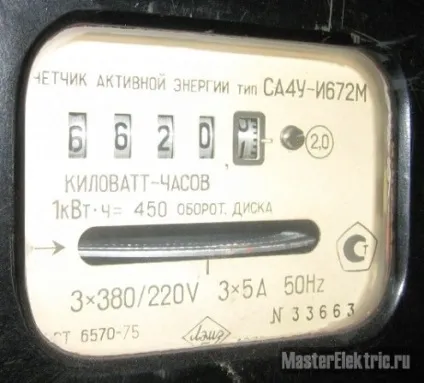

Складніше буває, коли показання лічильника відміряє барабанний механізм. Зазвичай, в таких лічильниках дрібна частина свідчень будь-яким чином виділяється: малюється кома, обведено або барабанчики виділені кольором (зазвичай червоним). Хоча бувають і відмінності. Наприклад, дрібна частина є, але вона ніяк не виділена. Або навпаки, остання цифра виділена кольором, але вона є цілою. Ну або просто табло вицвіли від старості.

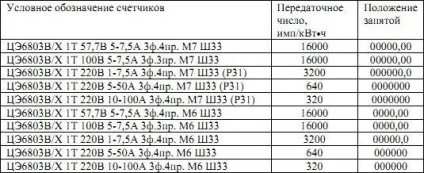

Тому непогано б перевірити значность нашого лічильника практичним шляхом. Найпростіше, якщо на лічильник є паспорт, в ньому ці дані зазвичай містяться, і залежать від моделі та модифікації лічильника. Наприклад, ось так:

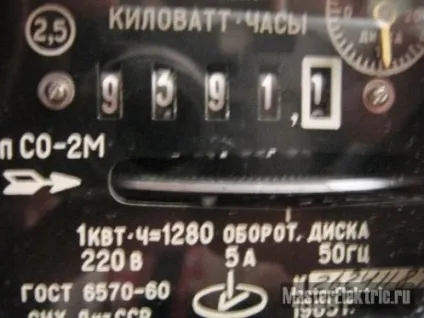

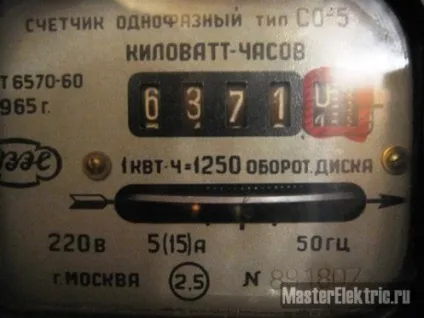

Для визначення значности лічильника потрібно звернути увагу на постійну лічильника (передавальне число). нанесену на його табло. Наприклад 450 імп / кВтг для електронного лічильника (або об / кВтг для індукційного лічильника). А потім порахувати, за яку кількість імпульсів світлодіода або оборотів диска останній розряд збільшиться на одиницю: якщо кількість імпульсів співпаде з передавальним числом на лицьовій панелі лічильника, то останній розряд - цілі, а якщо в 10 разів менше - десяті частки кіловат-години.

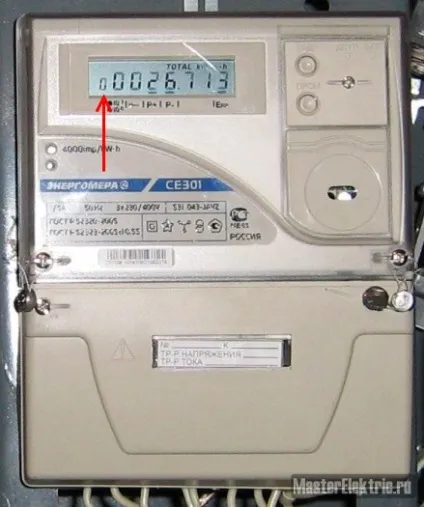

Також хочу звернути увагу на один цікавий момент. У лічильника на фото нижче перша цифра - маленький нуль - є першою цифрою показань, і якщо при зміні цієї цифри на одиницю і більше помилитися і не передавати її, то свідчення виявляться сильно заниженими.

Будьте уважні при передачі показань приладів обліку!
