Як визначити нуль і фазу найшвидші способи

Часто при монтажі побутового електрообладнання майстру важливо знати, де знаходиться «фаза». Така необхідність виникає в тих випадках коли, наприклад, потрібно встановити вимикач або підключити чутливі до правильної фазування електротехнічні пристрої.

Якщо вимикач світла підключений правильно, то при положенні «викл» буде знеструмлено ділянку проводки який веде до патрона і можна абсолютно спокійно проводити монтажні роботи в цьому місці, наприклад заміну лампочки, не побоюючись удару електричним струмом.

Визначити наявність або відсутність електричного струму в ланцюзі «на око» неможливо, тому варто придбати спеціальні прилади та інструменти.

• Індикаторна викрутка.
• Тестер або мультиметр.
• Пасатижі.

Ціна їх, як правило, не велика. При виборі варто віддати перевагу тільки тим моделям, які мають надійну ізоляцію.

Пристрій побутових електричних мереж

Перш ніж приступати до такої відповідальної операції як визначення фазного проводу необхідно дуже добре розуміти пристрій побутової електричної мережі.

На відміну від мереж, за якими здійснюється передача електричної енергії від електростанцій до трансформатора, напруга в житловому будинку або квартирі становить всього 220 вольт, але навіть це напруга може бути небезпечно для життя і здоров'я, а також бути причиною пожежі, внаслідок короткого замикання.

Тому працювати з електрикою можна тільки за умови дотримання правил техніки безпеки.

Побутова електромережу, як правило, складається з трижильний дроти:

Розберемо тепер більш детально кожен.

Що таке «фаза»?

«Фаза» або фазний провід це провідник, по якому в будинок надходить електрика від постачальника електроенергії. Відрізняється він від інших жил кабелю наявністю напруги 220 в ..
Але щоб експлуатувати електричний прилад або техніку одного тільки фазного проводу недостатньо.

Подібно до того, як і «пальчикова» батарейка не зможе забезпечити електрикою будь - якої прилад, підключений тільки одним полюсом, так і фазний провід потребує ще в одному провіднику ім'я якому - «нуль».

Що таке нуль, і як його визначити?

«Нуль» - це провідник, який протягнуть від генератора електростанції до споживачів, і хоча в ньому електричний струм практично відсутній, це повноправний учасник у відносинах з передачі електричного струму по металевих дротах.

Визначити нуль абсолютно не складно. Для цієї мети можна використовувати мультиметр або тестер. Якщо виміри проводяться за допомогою мультиметра, то необхідно один з щупів під'єднати до якого-небудь заземлений предмету, а інший по черзі до проводів, коли прилад покаже напруга 2 - 3 В. то той провід, до якого був приєднаний щуп в даний момент і є нульовим .

У ролі заземленого провідника може виступати металевий радіатор системи опалення в період, коли в ньому знаходиться рідина під тиском.

Що таке заземлення?

На відміну від «фази» і «нуля» заземлення, якщо можна так сказати, є місцевим жителем. Заземлення - це провідник, який підключений до землі безпосередньо в місці знаходження будинку, і служить, для того щоб при пробої ізоляції фазного проводу на корпус пристрою виключити ураження людини електричним струмом.

Як відрізнити один від одного фазу і нуль?

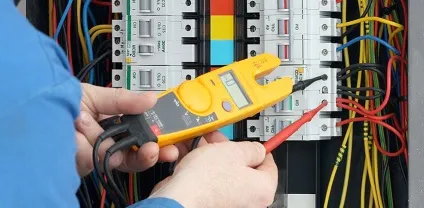

Для того щоб відрізнити «фазу» від інших проводів можна скористатися таким інструментом, як індикаторна викрутка.

Якщо доторкнутися до металевої частини проводу, жалом цієї викрутки при цьому, притримуючи протилежний торець вказівним пальцем то індикатор, буде світитися при наявності фазового проводу. Також можна визначити «фазу» за допомогою мультиметра.

Для цього необхідно включити прилад в режим вимірювання змінного струму.

Виставити максимально можлива напруга на приладі. Мінусовій щуп необхідно під'єднати до якого-небудь заземлений предмету, наприклад, до радіатора опалення, а інший поперемінно підключати до провідників.

Коли прилад покаже напруга, яке приблизно дорівнює 220 В. то провідник, з яким ви з'єднані і є фазний провід.

Як визначити «фазу» і «нуль» без вимірювальних приладів.

Для того щоб виявити фазу можна використовувати перевірений часом, дуже простий і недорогий спосіб.

За допомогою звичайного патрона з лампою розжарювання нескладно визначити пару «нуль» - «фаза». Потрібно взяти патрон і два дроти, які відходять від нього по черзі приєднувати до проводів з передбачуваними фазним і нульовим проводами.

Коли ж лампочка загориться це буде означати що один з підключених проводів є фазним. Тепер залишиться дізнатися який саме. Дуже просто це зробити якщо в електричній мережі включена система УЗО. В цьому випадку якщо підключити патрон з лампою одним кінцем до третього проводу, який є в даному випадку заземленням, а інший поперемінно до інших провідникам.

У момент, коли відбудеться автоматичне відключення електрики, буде означати те, що другий провід, до якого ви під'єднали щуп мультиметра, є «фазою». Відповідно третій провідник буде «нуль».

Якщо немає УЗО то після визначення пари «фаза» - «нуль», один провід слід підключити до заземлення, а другий буде злегка іскрити при зіткненні з «фазою».

Хибні уявлення заважають, які можуть виникнути при визначення фазного проводу.

Це не зовсім помилки, просто, якщо слідувати цьому способу визначення
фази можна неправильно зробити висновок про те, де саме вона знаходиться.

Спосіб визначення фази за кольором дроти

Якщо робочі, які займалися монтажем проводки зробили все правильно то фазний провід повинен бути чорного або коричневого кольору.

Але повністю покладатися на такий спосіб визначення фази можна, т. К. Не виключено, що при підключенні, дроти просто переплутали. І замість фазного проводу чорного кольору там буде «земля» або «нуль».

У висновку варто зазначити, що займатися самостійними електромонтажними роботами варто тільки в тому випадку якщо ви дуже добре розбираєтеся в тому, що робите, в іншому випадку варто звернутися до фахівців, які виконають роботи по монтажу проводки, якісно і в строк.
