Як виміряти зусилля, що розвивається гідравлічним домкратом механіка і техніка

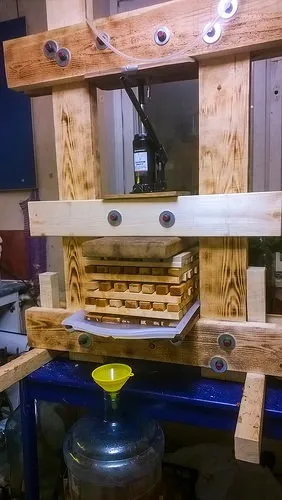

Маємо саморобний прес для фруктів. Рамка з дерева, актуатор - домкрат на 8 тонн.

Всі прекрасно, але один домкрат (на 4 тонни) я вже зламав, давши навантаження більше максимальної. Запобіжний клапан не спрацював, протекла манжета насосного циліндра. Взяв домкарт сильніше, але проблема "багато дурі" залишається - тепер з ризиком для самого преса. 8 тонн для моїх деревинок на межі.

Хочеться якийсь динамометр. Але, мама дорогая, 8 тонн! Як би вимірювати такі услілій?

Прикинув стиснення висувною опори самого домкрата - вийшло близько 0,02 на 10см. Це мало, у мене немає ніяких точних обробних механізмів, зробити ноніус в 10 см нереально.

Можна ставити якийсь одноразовий недорогий руйнується елемент, порахований на граничне зусилля. Але, за кожен сеанс, типу переробки 30 кіло, доводитися жати рази 3-4. А за сезон хочеться переробити кілька сотень кілограм. Повинен бути реально дешевий і легко отримується предмет.

Можна було вимірювати безпосередньо прогин верхньої балки преса. Тим більше що справи до зусилля мені, по суті, немає - важливо лише, чи не зламається прес. Але без експериментів не дуже зрозуміло, де там настане межа міцності. Підкладка під верхню опору - на фото це фанерка, але зазвичай там хороший шматок бруса для перерозподілу усілія-- це расходник, весь час різний і трохи по-різному встановлений. Від нього прогин залежить радикально. Ну ладно, покладемо, можна їх наробити однакових. Ще, дерево на повітрі дихає, таку штуку потрібно перекалібровивать кожен раз.

Загалом, потрібно щось на зразок пружини, але з малим ходом, типу пари мм. Пружина з великим ходом інтуїтивно здається небезпечною - якщо що, стрельне куди не треба ((

Є думки, що б це могло бути? або якийсь інший принцип. Точність вимірювання, зрозуміло, особливо не потрібно, 20% за очі.

Якщо там є запобіжний клапан, значить, можна викинути його і поставити замість нього манометр, а діаметр поршня в домкраті виміряти нескладно.

Це була перша думка. Вистачило б навіть динамометра на ручці насоса. Але виміряти його можна тільки розібравши, і зібрати його потім нереально. Там пекельні зусилля на затяжку. Розгвинтити зламаний насос я зміг в гаражі, всією вагою стрибаючи на метровому важелі. Гаєчка там була щось 15. А робочий циліндр - гайка напевно 40, щоб розібрати треба до ковадла весь домкрат приварити. Коротше, тільки болгарка.
А для серйозної роботи я хотів взяти хороший домкрат, за п'ятірку, шкода.
Була також думка відкалібрувати домкрат з динамометром на ручці під вантажем скажімо 300-500 кг. Але я не дуже розумію, де взяти такі ваги і як безпечно зробити таку калібрування. Кран, знову ж таки, треба. А на вагах до 100 кг (що можна перевертати удвох, так-сяк) я думаю буде похибка більше 50%.

площині, на яких стоїть домкрат (сподіваюся вони сталеві), поставити на два бруска - за величиною прогину площин досить точно визначте зусилля.

Я не цілком зрозумів, що ви назвали площинами. Світлі поперечні балки - дерево. Навіщо там сталь, навантаження на них тільки стиснення.

Думка ваша, як я її зрозумів - поставити "еталонну" сталеву балку з закріпленими кінцями і заміряти прогин. Я, на жаль, в спрямують не надто. Чи немає у вас уявлення, якого, приблизно, перетину повинна бути ця балка, щоб вигин в кілька мм. залишався в межах пружності? Ширина рамки преса всередині - 35 см.

ЗИ Про калібрування домкрата - можна було б, напевно, просто підняти машину за міст, взявши її паспортний суха вага, і порахувати потім. Але якось я погано розумію, наскільки рівномірно маса розподілена по довжині автомобіля?
