Отже, чим відрізняється стробоскоп від мигалки? по ідеї нічим, тільки типом мигання світлодіодів (ну або лампочок). Мигалку можна зібрати за 5 хвилин із застосуванням звичайної мультивибратора, але це буде простий мигалкою, а не стробоскопом, які встановлюються на машини держ. служб. Але до відома глядача - стробоскоп це просто пристрій, які виробляє яскраві світлові спалахи, так, що просту мигалку теж можна назвати стробоскопом.

Як же зібрати стробоскоп, принцип роботи якого схожий з мигалками, які на поліцейських машинах? Простим мультивібратором тут не обійтися, хоча наша конструкція за рівнем складності не сильно відрізняється від звичайного мультивібратора.

Нам для початку потрібен одноканальний генератор імпульсів, він може бути будь-яким, можна на базі мультивибратора або що ще простіше - на основі легендарного таймера 555

Таймер підключається як низькочастотний генератор прямокутних імпульсів, частоту цих імпульсів можна буде регулювати змінним резистором.

Вихідні імпульси з мікросхеми надходять на вхід лічильника подільника. А потім починається процес «зчитування». Виходи лічильника перемикаються по черзі, коли один з виходів відкритий, всі інші закриті.

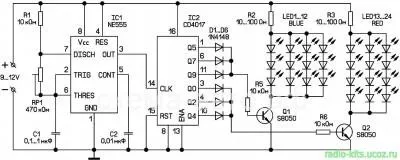

Схема пристрою.

Виходи мікросхеми лічильника узгоджені діодами. Три виходу підключені як один, роблено це для того, щоб отримати потрійну послідовність спалахів для кожного світлодіода. Оскільки планується підключення потужних світлодіодів, вихід був посилений додатковим транзистором (в разі кожного виході).

Таким чином, ми можемо підключити навіть досить потужні навантаження, наприклад лампи розжарювання (12 Вольт), але з урахуванням того, що основна потужність буде розсіюватися на транзисторах і останні будуть перегріватися і досить сильно, тому підібрати транзистори з струмом 10 і більше Ампер і встановити їх на тепловідвід.

Діоди найзвичайніші - 1n4148 малопотужні кремнієві випрямні діоди. Працює схема просто - таймер виробляє низькочастотні імпульси, які надходять на вхід лічильника. Кожен імпульс буде послідовно відкривати і закривати висновки з лічильника, таким чином виходять миготіння, а діодний розв'язка зроблена для того, щоб отримати кілька спалахів одного світлодіода. Наприклад - один з світлодіодів буде блимати три рази, потім гасне, потім те ж саме відбувається з другим.

Друга схема працює точно за таким же принципом, тільки тут світлодіоди підключені до всіх виходів мікросхеми. Таким чином у нас виходить ефект біжучого рядка.

Світлодіоди звичайнісінькі (тільки не збірка), але при бажанні можна управляти навантаженнями великої потужності, додавши вихідні транзистори як підсилює елемента, точно так, як це зроблено в першій конструкції, нижче приведена схема біжучого рядка.

У цій схемі точно таким же чином, як і в першій, можна регулювати частоту перемикань світлодіодів. Цей варіант теж є спецсігнальним пристроєм, посиливши вихід і замінивши світлодіоди на сверхяркие. отримаємо незаконний прилад, так, що раджу зібрати тільки для ознайомлення, принаймні не використовувати в машині.

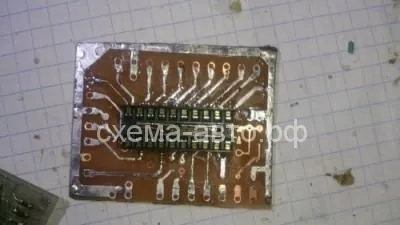

Друкована плата для першої схеми доступна для скачування тут. Успіхів!
