Як виміряти діаметр труби - легка справа

Визначаємо діаметр труб підручними засобами

Одним з навичок, необхідних для якісної і швидкої заміни труб в домашніх умовах, є точне визначення їх діаметра за допомогою підручних засобів.

Будь то проблеми з сантехнікою або водопроводом у ванній кімнаті або ж неполадки з водопостачанням на кухні, знання про те, як визначити діаметр труби за допомогою підручних засобів, буде як не можна до речі.

Звичайно ж, існують спеціальні інструменти для виміру, такі як лінійка-ціркометр, лазерний вимірювач і т.д. Але все може бути набагато простіше.

Перш ніж проводити вимірювання, слід зрозуміти, в яких одиницях вони виробляються. Загальноприйнято, що такі значення завжди вимірюються в дюймах (1 дюйм = 2,54 см), а типорозмір, наприклад, вироби зі сталі найчастіше дорівнює 1 або 0,5 дюйма. До слова, діаметри пластикових, сталевих і металопластикових деталей різняться.

Наступним кроком буде вибір вимірюваного значення. Зовнішній - більш важливий, тому саме по ньому проводиться установка резьб і різьбових з'єднань. Цей діаметр безпосередньо залежить від товщини стінок труби. Розміри товщини стінок визначаються різницею зовнішнього і внутрішнього діаметра даної труби.

Якщо труба у вас в руках

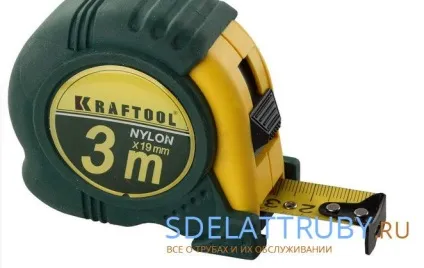

Якщо необхідно виміряти діаметр з мінімальними вимогами до точності, а перетин вироби повністю доступно для вимірювань, то можна використовувати звичайну лінійку або рулетку. Вимірювальний інструмент прикладають в найширшій частині і відраховують число поділок. Такий метод дозволяє визначити зовнішній діаметр з точністю в кілька міліметрів.

Для вимірювання виробів невеликого діаметру використовують штангенциркуль. Для цього ніжки інструменту прикладають до торця і щільно, але без зусилля, притискають до зовнішніх стінок труби. За шкалою приладу визначають величину діаметра з точністю до десятих часток міліметра.

Для обчислення внутрішнього діаметра вимірюють товщину стінок труби по зрізу. З величини зовнішнього діаметра віднімають подвоєну товщину стінок і отримують значення внутрішнього діаметра.

Сталеві труби для водопроводів визначаються внутрішнім діаметром, який часто вимірюється в дюймах. Як дізнатися діаметр труби в дюймах, якщо ця величина відома в сантиметрах?

Для цього потрібно діаметр в сантиметрах помножити на 0,398. Для зворотного перекладу діаметр в дюймах множать на 2,54. Тобто, внутрішній діаметр труби в один дюйм дорівнює 2,54 см або 25,4 мм, а, наприклад, діаметр ½ дюйма дорівнює приблизно 12,7 мм.

Якщо труба встроенна

Коли торцева частина вироби недоступна для обміру, наприклад, якщо воно є елементом діючої системи газо- або водопостачання, діяти треба так.

1. Штангенциркуль прикладається для вимірювань до бічної поверхні водопровідної труби.
2. Даним способом можна обміряти трубу, коли довжина ніжок інструменту перевищує половину її діаметра.

Як обмірити велику трубу

Далі, як вимірюється діаметр труби, якщо вона досить велика.

Зробити це дуже просто, знаючи довжину її окружності і число π, приблизно рівне 3.14.

1. Спочатку рулеткою або шнуром обмірте трубу по її обхвату, щоб визначити довжину окружності.
2. Далі, підставте відомі вам значення в просту формулу: d = l: π, де символи означають: d - шуканий вами діаметр, l - знайдена довжина кола.

Наприклад: l одно 31.4 см. У такому випадку d = 31.4: 3.14. Отримуємо 10 см, що відповідає 100 мм.

Якщо виріб недоступно

Коли зробити безпосередні обміри труби з яких-небудь причин не можна, можете застосувати спосіб копіювання.

1. З цією метою, до труби прикладіть лінійку або невеликий предмет, лінійні параметри якого відомі заздалегідь. Наприклад - сірникову коробку, довжина якого 5 см.
2. Далі сфотографуйте цю ділянку.
3. Подальші обчислення і вимірювання проводите по фото.
4. Для цього потрібно на знімку виміряти видиму товщину (в мм) труби.
5. Потім переведіть отримані вами дані в реальні розміри вироби, враховуючи при цьому масштаб фотографування.
