Як використовувати циркуляційний насос види приладів і сфери їх застосування

Циркуляційні насоси - це пристрої, основні функції яких полягають в перекачуванні рідких речовин. Їх встановлюють, коли потрібно забезпечити примусову циркуляцію або рециркуляцію рідин, широко застосовують в системах опалення, охолодження, кондиціонування. В опалювальних системах насоси забезпечують рівномірний прогрів всіх приміщень будівлі. Якщо в невеликих будинках і котеджах ще можна обійтися без них, то в будівлях великої площі - немає. Як можна використовувати циркуляційні насоси в опалювальних та інших системах?

У конструкцію насоса входить кілька елементів:

• ротор, до валу якого прикріплено лопатеве колесо (крильчатка);
• електродвигун;
• вхідний і вивідний патрубки.

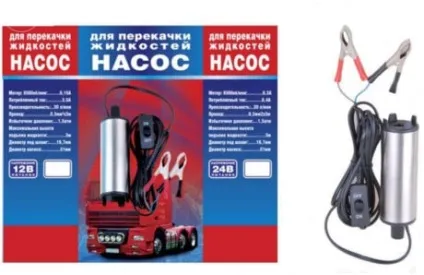

Циркуляційний насос для перекачування рідин

Корпус виготовляють зі стійких до корозії сплавів. Найчастіше використовують чавун, алюміній, сталь, бронзу або латунь. Електродвигун змушує обертатися вал ротора. Коли пристрій увімкнено, вода всмоктується через вхідний патрубок, тому що обертання крильчатки створює знижений тиск, і під впливом відцентрової сили передається в трубу через вивідний патрубок. Техніко-експлуатаційні характеристики пристрою залежать від діаметра і частоти обертання робочого колеса.

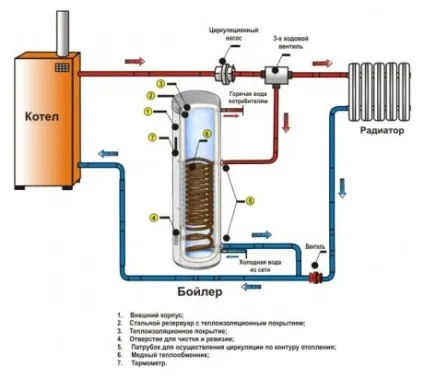

Схема системи опалення та гарячого водопостачання з циркуляційним насосом

Залежно від того, контактує чи ротор з рідиною, розрізняють два типи насосів - «сухі» і «мокрі». Кожен з видів має власні конструкційні особливості та сферу застосування.

«Мокрий» ротор знаходиться в рідині, а його статор захищений від контакту з вологою спеціальної гільзою з нержавіючої сталі. Недолік моделей цього типу - більш низький ККД в порівнянні з «сухими» конструкціями. Переваги - щодо «тиха» робота, простота в обслуговуванні і ремонті.

Сучасні моделі комплектуються надійною автоматикою, завдяки якій можна легко управляти їх продуктивністю, вибір між режимами роботи і за рахунок цього контролювати витрату електроенергії. Циркуляційні насоси з «мокрими» роторами підходять для установки в системах, де кількість рідини постійно або змінюється незначно.

Конструкційні особливості моделі з «мокрим» ротором

«Сухі» ротори не стикаються з рідинами, вони закриті ущільнювальними кільцями з нержавійки, кераміки або вугільного агломерату. Ці елементи ретельно підігнані, при їх обертанні з'являється водяна плівка, яка і захищає деталі електродвигуна. Кільця поступово зношуються по мірі експлуатації пристрою. Щоб забезпечити герметизацію, використовують притискну пружину. Вона затискає деталі, таким чином постійно підганяючи один до одного.

Під час роботи насос створює повітряні завихрення, які піднімають в повітря дрібні частинки пилу. Якщо вони потраплять всередину, то можуть порушити герметичність кілець ущільнювачів і зіпсувати механізм. Тонка водяна плівка потрібна, щоб запобігти попаданню пилу між деталями приладу. Недолік «сухого» ротора - помітний шум при роботі. Такі моделі краще ставити в окремих приміщеннях.

Схема конструкції «сухого» насоса німецького бренду Wilo

Залежно від особливостей конструкції розрізняють три види «сухих» насосів:

• вертикальні;
• консольні (горизонтальні);
• блокові.

Усмоктувальні патрубки консольних моделей розташовуються на зовнішній стороні равлики, вхідні - з протилежного. Двигун закріплений горизонтально. Вертикальні моделі названі так, оскільки їх двигуни закріплені вертикально. Патрубки в них розташовані на одній осі. Особливість блокових насосів полягає в тому, що рідина надходить у напрямку осі, а виходить в радіальному напрямку.

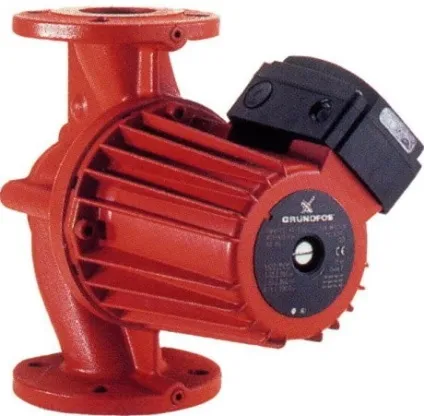

Консольний насос Grundfos

Завдяки примусової циркуляції теплоносія можна створити більш комфортний мікроклімат в будинку. Кімнати прогріваються набагато швидше і якісніше. Одночасно знижуються вимоги до потужності котла і витрата електроенергії. Насоси використовують як в системах радіаторного опалення, так і при облаштуванні теплих підлог.

Якщо модель підібрана правильно, підвищується ККД системи в цілому, а вартість опалення знижується. Єдиний можливий недолік - шум під час роботи, але частіше за все сторонні звуки з'являються не через насоса, а через помилки при монтажі системи або при попаданні повітря в труби.

Спрощена схема підключення циркуляційного насоса до системи опалення

• В системах холодного і гарячого водопостачання

Установка насоса дозволяє досягти стабільної температури гарячої води та гарного напору в системі. Годі й зливати холодну воду в каналізацію, чекаючи, поки з крана піде гаряча. Це економить ресурси.

• В інноваційних системах опалення

Технології сонячного і геотермального обігріву поки ще не дуже поширені, але в них теж ставлять насоси для циркуляції теплоносія.

• У системах кондиціонування

Циркуляційні насоси можуть перекачувати не тільки гарячі рідини для обігріву будинків. З тим же успіхом їх використовують для охолодження і кондиціонування.

• У системах рекуперації тепла

Рекуператор являє собою блок, що нагріває припливне повітря за рахунок видаляється. Насос потрібен для циркуляції етиленгліколю в такій системі.

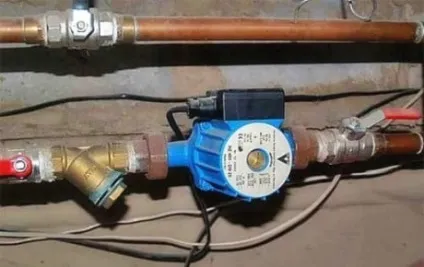

Насос в системі гарячого водопостачання

Складнощі з поливом рослин - актуальна для багатьох городників проблема. Циркуляційний насос універсальний, тому допомагає вирішити і її. Як правило, «корінь зла» полягає в слабкому напорі води. Обсяги води потрібні великі, але система водопостачання часто не здатна перекачувати її з потрібною швидкістю і тиском. Встановивши насос, можна забезпечити бажаний натиск.

Насоси використовують в системах крапельного поливу, які потребують робочому тиску 0,2-4 атмосфери. Щоб організувати таку систему, на узвишші встановлюють накопичувальні баки і на кілька годин в день включають циркуляційні насоси. Це дозволяє домогтися більшої ефективності поливу, ніж при монтажі самопливних систем, які часто не виправдовують очікувань.

Схема пристрою крапельного поливу

При виборі моделі звертайте увагу на основні параметри: потужність, максимальний тиск, обсяг і висоту підйому рідини. Якщо виникають складнощі з розрахунком, не потрібно купувати насос «на око», проконсультуйтеся з фахівцем. Що стосується виробників, то на ринку насосного обладнання добре зарекомендували себе торгові марки «Halm», «Wilo» (Німеччина), «Grundfos» (Данія), «Pedrollo» (Італія), «AlfaStar» (Польща). Продукція цих брендів завоювала довіру покупців у всьому світі. Якщо бюджет дозволяє, краще придбати моделі саме цих виробників.
