маршрутизація виклику
GMSC направляє (за допомогою повідомлення «Send Routing Info» - SRI) MSISDN абонента на HLR і запитує інформацію, необхідну йому для подальшої маршрутизації виклику. HLR по номеру абонента MSISDN визначає його IMSI, який направляє далі на VLR, в якому зареєстрована MS, за допомогою повідомлення «Provide Roaming Number». Цим повідомленням HLR запитує MSRN (mobile subscriber roaming number). Цей номер за структурою схожий з MSISDN і необхідний для того, щоб GMSC міг визначити який MSC в даний момент обслуговує MS.
VLR визначає MSRN і відправляє його в повідомленні «Provide Roaming Number Ack» на HLR. Далі HLR відсилає повідомлення «Routing Informaton Ack» на GMSC.
Тепер GMSC «знає» на який центр комутації в мережі відправляти повідомлення IAM, тільки тепер в цьому повідомленні вже буде міститися MSRN спричиненої мобільної станції. З його допомогою шлюзовий MSC маршрутизує дзвінок на необхідний MSC / VLR. Після того, як MSC / VLR прийняв повідомлення від GMSC, MSRN звільняється і може призначатися заново.
процес пейджінга
Отримавши повідомлення з номером MSRN, центр комутації запитує у VLR значення LAI і TMSI (або IMSI), необхідні для подальшої обробки дзвінка. Цей запит відправляється в повідомленні SFIC ( «Send Info for Incoming Call Setup»). VLR посилає цю інформацію назад на MSC в повідомленні «page». Потім центр комутації посилає широковещательное повідомлення «Paging Request» на всю територію Location Area (адже точне місце розташування MS невідомо, відомий лише LAI мобільної станції).
Початкова настройка
Мобільна станція, в свою чергу, прослуховує канал PCH і, виявивши свій TMSI, відповідає повідомленням Channel Request (запитує по каналу RACH виділення їй сигнального каналу зв'язку). У відповідь BSS відправляє повідомлення «DCCH assign». призначаючи мобільної станції канал SDCCH.
Варто підкреслити, що призначення SDCCH відбувається в межах підсистеми базових станцій BSS, і до цього моменту мережа «не знає», що це саме та станція, якій призначалася повідомлення пейджінга. Поки що мобільна станція просто запросила доступ в мережу. Усе.
Переключившись на призначений SDCCH канал, мобільна станція відразу відправляє відповідь «Paging Response» в підсистему BSS, сповіщаючи таким чином мережу, що вона і є викликається MS. BSS, в свою чергу направляє повідомлення в VLR.
аутентифікація
Потім, в разі необхідності, MS проходить процедури аутентифікації і шифрування. Їх я описував раніше, тому тут зупинятися не буду.
встановлення каналу
Як тільки аутентифікація пройдена і встановлений режим шифрування, MSC посилає на BSS повідомлення «Complete Call». оповіщає про необхідність подальшої обробки дзвінка. BSS відправляє SETUP-повідомлення на MS по каналу SDCCH.
Потім, MS посилає на BSS відповідь «Call Confirmed». що означає готовність MS приймати вхідний дзвінок.
встановлення виклику
виклик встановлено
Коли ви натиснули на кнопку відповіді на дзвінок, MS посилає на MSC повідомлення «Connect». MSC підтверджує отримання повідомлення і відправляє відповідь «Connect Ack». а на GMSC і PSTN посилає повідомлення «Answer». На цьому етапі подача сигналу «Контроль посилки виклику» абоненту PSTN припиняється, GMSC і MSC з'єднують канал трафіку GSM і голосовий канал PSTN разом. Починається розмова мобільного абонента і абонента PSTN. Тривалість розмови залежить від бажання абонентів.

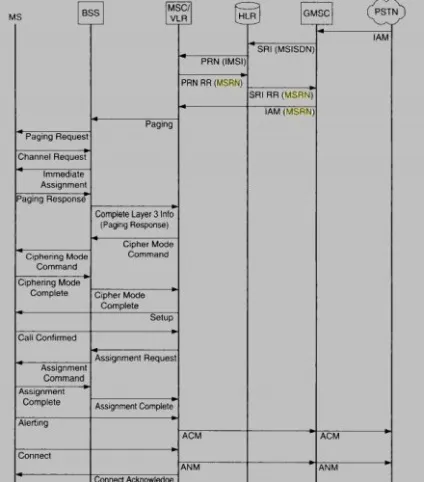

Таким чином, в цій статті ми розглянули з вами послідовність обміну повідомленнями при виклику мобільної станції. Нижче я хочу привести наочну flash-анімацію (знайшов на одному іноземному сайті), по якій ви зможете простежити всі етапи, описані в статті. Звідти ж і схема.
