Як відбувається муфтова зварювання труб

Зварювання труб за допомогою сполучних деталей з вбудованими електронагрівачами називається муфтової. Виходить, що при такому способі стикування труб сполучна деталь - муфта - служить, по суті, і зварювальним апаратом, і з'єднувальним елементом.

принцип пристрою

Контакти електроспіралі, яка вмонтована в з'єднувальний елемент, виведені назовні. Саме ця деталь відповідає за процес спайки.

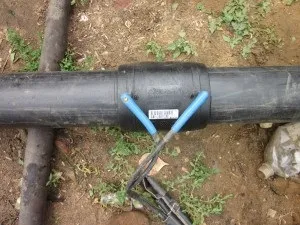

Апарат для муфтової зварювання труб з пластику

Спіраль буває декількох типів:

У цьому типі тонкий шар спеціального матеріалу фасонної деталі покриває спіраль, тим самим забезпечуючи їй надійну захисту від пошкодження в процесі стикування з трубою.

Цей тип відрізняється від попереднього тим, що спіраль утоплена в матеріал фасонної деталі, проте її ніщо не закриває. Глибина, на якій вона розташовується, дозволяє надійно утримувати її на поверхні до самого початку зварювання. Конструкція забезпечує оптимальний нагрів деталі. Однак разом з цим збільшується ризик пошкодження самої спіралі в момент суміщення фасонної деталі з трубою.

Принцип дії муфти

Для того щоб забезпечити якісне та герметичне з'єднання, фасонну деталь стикуються з зовнішньою частиною труби. Після того, як деталь увійшла впритул, через муфту пропускається електричний струм. Під дією високої температури матеріал внутрішньої частини муфти плавиться і змішується з трубою, а після охолодження перетворюється в герметичне з'єднання.

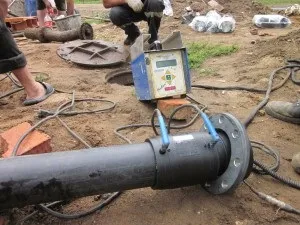

Електромуфтове зварювання ПНД труб

Тип електромуфтового зварювання широко використовується для полімерних труб. Він має свої переваги і недоліки, які необхідно враховувати перед вибором способу з'єднання труб.

Електромуфтове зварювання ПНД труб

Особливості електромуфтового зварювання

Кращими способами зварювання напірних труб, тобто тих виробів, які здатні підтримувати постійний тиск, є Стикова, розтрубна і Електромуфтове зварювання. Всі ці технології забезпечують якісне і герметичне з'єднання.

Електромуфтове зварювання має ряд помітних переваг. На відміну від зварювання встик, вона не утворює грата зсередини, а значить, не знижує прохідності труб. Завдяки чому є більш універсальною і може застосовуватися в безнапірних трубах, тобто каналізаціях і дренажі.

Зручність у використанні обладнання

Коли мова йде про великих діаметрах, варто відзначити, що обладнання для електромуфтового зварювання значно легше, дешевше, в порівнянні з обладнанням для двох інших видів зварювання. Також апарат більш довговічний, так як не має рухомих частин або тефлоновим елементів, які дуже крихкі і потребують професійного підходу. Так виходить, що і якість з'єднання не залежить від людського фактора. Отже, його простіше взяти в оренду у продавців такого обладнання.

Нероз'ємне з'єднання утворюється при подальшому охолодженні зварного стику

Муфтова зварювання є важливою і невід'ємною деталлю для лагодження трубопроводу, де немає можливості осьового переміщення. Також незамінний цей метод буде для зварювання армованих поліетиленових труб. Єдиною негативною особливістю муфтової зварювання є відносно висока вартість електрозварювальних фітингів.

Нероз'ємне з'єднання утворюється при подальшому охолодженні зварного стику

Вимоги до використання

Важливою вимогою в муфтової зварюванні є схожість матеріалу. А саме: поліпропіленові муфти не підійдуть до поліетиленових труб, і навпаки. Матеріал з'єднувального елемента повинен бути схожий за хімічним складом з матеріалом, з якого виготовлені труби. Але при цьому цілком допускається зварювання матеріалів однієї групи, але різною міцності, наприклад, електромуфти з труб ПЕ-100 можуть підходити до труб ПЕ-80, і навпаки. Але при цьому варто враховувати, що міцність з'єднання буде слабкіше, ніж у випадку з повною ідентичністю двох частин.

Муфтова або Електромуфтове зварювання - спосіб з'єднання труб, який найбільш зручний, причому як в побутових умовах, так і в промислових масштабах. Однак цей спосіб не підходить до металевих виробів. Це потрібно враховувати, вибираючи елементи для системи комунікації.
