Як видалити блок в Автокад і позбутися від непотрібних шарів і стилів
Курс "Від ескізу до проекту"
Даний курс дозволить Вам освоїти основи програми AutoCAD за кототкіе терміни.
Курс складається з 3-х блоків, які познайомлять Вас з інтерфейсом програми, основних елементів креслення і редагування, розкажуть як прискорити свою роботу.
Все буде розказано на реальному прикладі і закріплено домашніми завданнями
Багато хто не знає як видалити блок в Автокад. А навіщо. Я ж його створив і нехай він буде. Видалення зайвих блоків збільшить працездатність Вашого комп'ютера і Вас самих. Тому раджу поставитися до цієї теми серйозно.
Уявіть ситуацію: Ви працюєте з великим об'єктом у своїй компанії, наприклад, треба зробити скління 40 поверхового будинку. У вашій компанії прийнято працювати зі своїми шарами, блоками, в тому числі і динамічними, шрифтами і т.п. Від замовника отримані початкові креслення (ЯЖ і АР), Ви їх копіюєте в свій робочий файл по цьому об'єкту.
Разом з ними копіюються і блоки. В ході роботи Ви створюєте свої блоки, отримуєте тимчасові поправки від начальства або від самого замовника та кількість невикористовуваних блоків, та й не тільки їх, збільшується. В кінцевому рахунку ми отримуємо величезний файл (він може перевищити і 100 мб), це призводить до гальмування Вашого комп'ютера, зменшення Вашої швидкості роботи і як наслідок - нічні роботи, адже треба впоратися вчасно.
Видалення блоків в Автокад виправить цю ситуацію і, знаючи як це зробити, Ви отримаєте більше вільного часу. У мене у самого була саме така ситуація.
Тепер перейдемо до справи. І ось що необхідно зробити:
- Видалити на кресленні всі непотрібні блоки за допомогою виділення та кнопки Del.

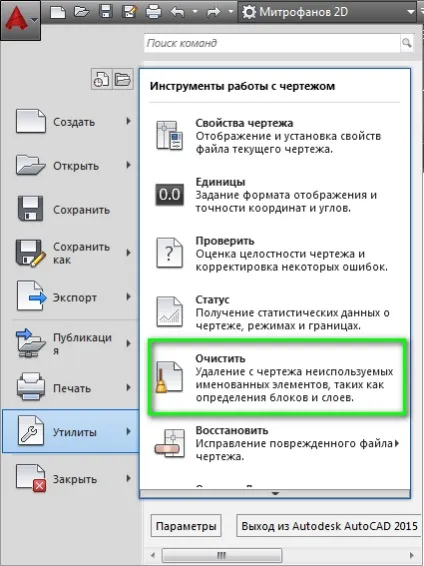

- Заходимо в Меню додатка (червона піраміда) - Програми - Очистити

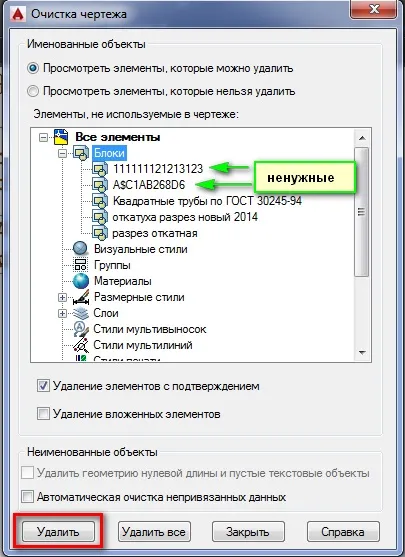

- З'явиться вікно Очищення креслення. У вікні елементи двічі клацаємо по Блоки. Розгорнеться список невикористовуваних блоків на кресленні. Якщо Ви не бачите свій непотрібний блок, значить він не видалений і ми повертаємося до п. 1.
- Необхідно виділити блок і натиснути кнопку Видалити.
Особисто я роблю трохи по-іншому. Я не виділяю окремі блоки, а відразу після п.2. тисну Видалити все. Я зменшую розмір файлу по максимуму.
