Товщина дроту і величина струму
При величині струму, що проходить через провідник, що перевищує розрахункові номінальні значення, порушується баланс в роботі електромережі, що призводить до перегріву шару ізоляції, а при критичних значеннях - до розплавлення металевих елементів проводів. На цьому принципі працюють електричні зварювальні апарати.
Зменшення товщини провідника приводить до зростання його електричного опору, зниження експлуатаційних характеристик. Такий провід не буде витримувати необхідних струмових навантажень, але при менших їх значеннях може працювати досить довго. Крім цього, додатково знижуються механічні властивості.

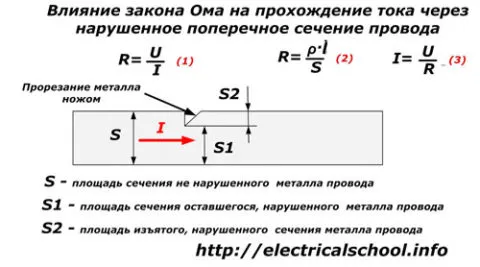

Як впливає поперечний переріз провідника на величину струму, що пропускається через нього, можна визначити, використовуючи закон Ома.
З малюнка видно: якщо прикласти велике зусилля на ніж, прорізають шар ізоляції, то лезо, після входу в метал, порушить площа поперечного перерізу і структуру дроти. Як прорізається метал наочно видно на фото.
Порада: При знятті шару ізоляції з проводу, необхідно стежити за станом металевої жили, не допускати на ній подряпин і надрізів. Навіть при незначній їх глибині, з часом може відбутися значне зменшення площі перетину, що стане причиною відмов і збоїв в роботі обладнання.
Принцип зачистки проводів від ізоляції
У професійних інструментах використовуються два принципи видалення з кабелю захисного покриття:
- Розрив. Такий спосіб можна порівняти з зачисткою проводів зубами, коли шматок ізоляції, затиснутою між зубами, відривається від решти шару покриття із зусиллям, спрямованим уздовж провідника.
- Розрізання. В цьому випадку, ріжучакромка прорізає захисний шар по колу, без пошкодження токонесущей жили. Потім, частина відрізаною трубки знімається з провідника з невеликим зусиллям.
Професійні інструменти для зняття ізоляції з проводів, бувають:
- Ручними.
- Напівавтоматичними.
- Автоматичними.
Для роботи з невеликою кількістю проводів в домашніх умовах, можна використовувати прості способи зачистки їх кінців.
Прості способи зачистки проводів
Зняття ізоляції з кабельних решт можна виконувати двома способами:

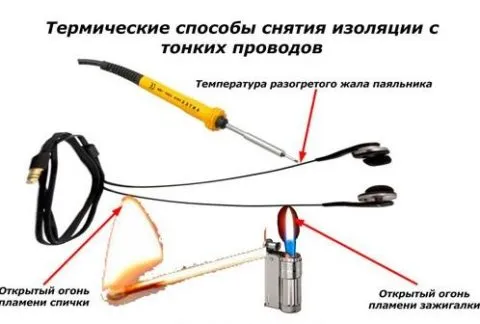

- Тепловим впливом. При цьому використовується розігрів жили до температури плавлення ізоляції. Це здійснюється:
- Проплавку ізоляційного шару ПХВ паяльником, а потім зняття покриття плоскогубцями. Великий недолік - наявність отруйного випаровування і корозія на жалі паяльника.
- Запальничкою.
- Розігрітій ниткою нихрома.
Такі прийоми краще використовувати для тонких, невеликої потужності провідників, які використовуються в електроніці, пристроях зв'язку, відеоапаратури з багатожильними м'якими провідниками, які працюють в ланцюгах, де напруга приблизно 5 вольт.
Порада: Такі способи варто використовувати лише при одноразової зачистки невеликої кількості проводів.
- Механічним зрізанням. Метод заснований на видаленні захисного шару ріжучими крайками інструмента. У домашніх умовах, для цих цілей краще всього використовувати ніж для зняття ізоляції з проводів.
Електрики часто виготовляють ніж своїми руками. Для цього:
- Беруть уламок від пилки пиляльного полотна по металу з невеликим лезом.
- Заточують його на наждачному верстаті, щоб надати інструменту форму гострого, тонкого клина.
- Рукоятку виконують щільним намотуванням дроту, на яку наносять кілька шарів ізоляційної стрічки.
Таким полотном відмінно зрізається шар полівінілхлориду, але неправильна робота з ножем легко ушкоджує метал міді або алюмінію, близько розташований до ізоляції.
Порада: При використанні такої саморобки, площину заточення клинка слід дуже акуратно направляти під гострим кутом до зрізати шару ізоляції, що дозволить при торканні інструменту до металевої жилі ковзати по ній, а не врізатися.
Інструменти для професіоналів

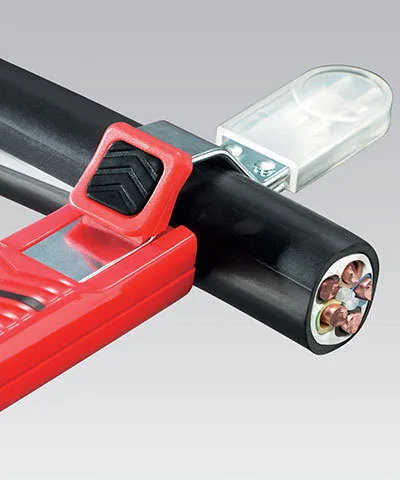

Професійний інструмент для зняття ізоляції з проводів - це:
З деякими з них знайомить таблиця:
