Світлодіодні стрічки стають все більш популярним рішенням в дизайні житлових і комерційних приміщень завдяки своїй довговічності, низькому енергоспоживанню, зручності монтажу.

При покупці світлодіодної стрічки не забувайте звертати увагу на такі параметри, як:

IP20 - влагонезащіщенние - може використовуватися в сухих приміщеннях, де немає підвищеної вологості.

IP 65 - влагозащищенная - використовується в приміщеннях з підвищеною вологістю, наприклад у ванній кімнаті.

IP 68 - вологостійка - ці стрічки можна використовувати безпосередньо в воді, наприклад для підсвічування акваріума або басейну.

Можуть бути як одноколірними (синіми, зеленими червоними, жовтими. Білими), так і кольоровими (RGB - стрічка).

Основні типи - SMD 3528, SMD 5050, SMD 5630

Цифри в даному випадку позначають розмір світлодіода в міліметрах - 3028 - 3,0 мм X 2,8 мм, 5050 - 5,5 мм X 5,5 мм. Тип 5050 має в своєму корпусі три кристала, тип 3028 - однокристальний, отже світловий потік 5050 повинен бути приблизно в три рази вище, ніж у 3028.

Щільність розміщення світлодіодів

Залежить від типу і кількості світлодіодів, встановлених на один квадратний метр. Чим більше щільність, тим більше світловий потік, але при цьому зростає і споживана потужність, отже потрібен більш потужний і дорогий блок живлення.

Кількість на 1 м²

Вибір блоку живлення

Зазвичай світлодіодна стрічка харчується напругою 12 В, рідше 24 В, тому для її підключення до мережі необхідний перетворювач напруги, або як його ще називають LED-драйвер. LED-драйвер - це той же самий блок живлення зі стабілізованою вихідним струмом. При покупці драйвера слід орієнтуватися на його потужність. бажано брати з 25% запасом від потужності світлодіодної стрічки. В іншому випадку, якщо потужність блоку живлення буде такий же як у стрічки, є велика ймовірність його перегріву.

Для розрахунку необхідної потужності драйвера необхідно знати споживану потужність світлодіодної стрічки і потрібну нам довжину.

Наприклад потужність становить 4,8 Вт / м, а необхідна довжина 5 м. Множимо 4,8 на 5 отримуємо 24Вт. Виходячи з 25% запасу потужності драйвера отриману потужність 24Вт помножимо на 1,25 отримаємо 30Вт - необхідну потужність блоку живлення.

Підключення світлодіодної стрічки

Отже, світлодіодна стрічка куплена, з блоком живлення розібралися, залишилося тільки безпосередньо підключити нашу світлодіодну стрічку. Беремо нашу стрічку, відрізаємо на потрібну довжину в спеціально позначених місцях.

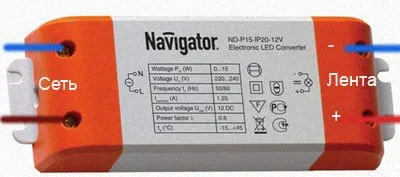

Підключаємо мережеве харчування на клеми, позначені латинськими буквами L і N. З іншого боку підключаємо плюсової і мінусової дріт безпосередньо до світлодіодним стрічці, дотримуючись полярності. На драйвері і самій стрічці є позначення + і -. так що помилитися складно, хоча якщо все таки помилилися нічого страшного не буде, просто стрічка не буде світитися. У цьому випадку просто поміняйте полярність і все запрацює.

У разі, якщо вам необхідно підключити дві світлодіодні стрічки, то можна застосувати одну з наступних схем підключення. У разі паралельного підключення двох і більше стрічок від одного блоку живлення, його потужність розраховується з сумарної потужності підключених стрічок. Перетин провідника бажано взяти 1,5 мм 2.

У разі використання двох блоків живлення перетин провідник досить 0,75 мм2.
