Як вибрати двоконтурний газовий котел опалення

Газові котли опалення вельми популярні при влаштуванні автономної системи теплопостачання. Теплоносій в них нагрівається в теплообміннику і надходить в контур опалення. Але для комфортного життя в будинку необхідна постійна наявність гарячої води. Як вчинити - купувати окремий водонагрівач?

Зовсім необов'язково. З цим впораються двоконтурні газові котли, які здатні не тільки забезпечувати гарячим теплоносієм контур опалення, а й подавати гарячу воду в контур водопостачання.

Пристрій двоконтурного котла

Двоконтурний газовий котел складається з наступних основних частин:

• корпус;
• камера згоряння з пальником:
• теплообмінник;
• контур опалення;
• контур гарячого водопостачання;
• апаратура управління і контролю.

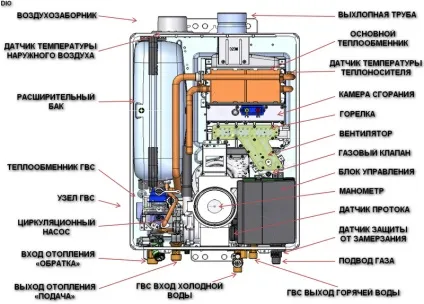

Будова двоконтурного газового котла Rinnai

Головна відмінність двоконтурного котла від одноконтурного полягає в конструкції теплообмінника. Конструктивно він може виконуватися в двох варіантах:

• пластинчастий або здвоєний;
• бітермічний.

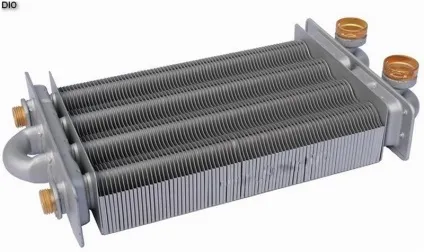

Здвоєний теплообмінник фактично складається з двох окремих теплообмінників. Один призначений для підготовки теплоносія для контуру опалення та представляє собою мідну трубу, покриту захисним шаром. Другий теплообмінник необхідний для вироблення гарячої води. Він складається з пластин, які передають тепло нагрівається воді, від чого і отримав свою назву.

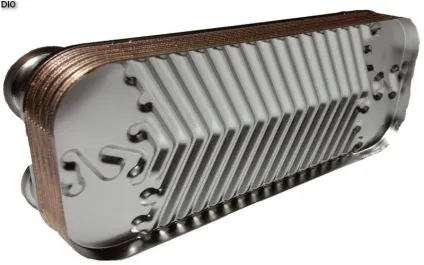

В котлах з пластинчастим теплообмінником процеси опалення і подачі гарячої води відбуваються по черзі

Теплоносій через перший теплообмінник циркулює постійно, а через другий - тільки в тому випадку, якщо в системі гарячого водопостачання йде її витрата, тобто тільки при русі води через нього. Опалення при цьому відключається триходовим клапаном, і весь потік теплоносія йде через теплообмінник гарячої води. Після того як відбір гарячої води припиниться, триходовий клапан автоматично перемкне циркуляцію теплоносія назад на систему опалення.

Таким чином, особливість котла з таким типом теплообмінника в тому, що він не може одночасно забезпечити і опалення будинку та подачу гарячої води - ці процеси відбуваються тільки по черзі.

Одночасну подачу тепла і гарячої води здатні забезпечити двоконтурні котли опалення з роздільними теплообмінниками. Він являє собою дві труби, розташовані одна в іншій. За зовнішньої (великий трубі) проходить теплоносій системи опалення, а по меншій (внутрішньої) - вода, що нагрівається. Особливість цієї конструкції в тому, що вода нагрівається не безпосередньо від тепла спалюваного газу, а опосередковано - від тепла нагрітого теплоносія.

Якщо в будинку влаштовані теплі підлоги, то котли з роздільними теплообмінниками не зможуть нагріти воду вище 40 ° Цельсія

Тому, якщо в будинку влаштовані теплі підлоги, то така конструкція не зможе дати повноцінно гарячу воду, адже температура теплоносія для теплої підлоги повинна бути не вище 40 градусів Цельсія, значить, і гаряча вода ніяк не зможе бути вище цієї температури.

Застосування двоконтурних котлів

Необхідно відразу визначитися з тим, який тип теплообмінника необхідний для того, щоб облаштувати опалення та подачу гарячої води в будинку.

Автоматика двоконтурного газового котла з пластинчастим теплообмінником налаштована таким чином, що підігрів води має пріоритет над опаленням. Очевидно, що при інтенсивному розборі гарячої води він не зможе забезпечувати повноцінне теплопостачання в будинку з-за того, що буде часто відключати його для підігріву води. У цьому випадку необхідний двоконтурний газовий котел з роздільними теплообмінниками або, все-таки, окремий водонагрівач.

Для того щоб забезпечити підігрів води і повноцінне теплопостачання в будинку, необхідний двоконтурний газовий котел з роздільними теплообмінниками

В інших випадках двоконтурні котли опалення стануть найефективнішим на сьогоднішній день засобом для комбінованої водопідготовки і опалення в будинку.

типи котлів

Всі котли опалення поділяються на дві групи:

Більшість настінних моделей мають обмежену теплову потужність і не можуть забезпечити опалення будинку площею понад 250 квадратних метрів і відбір гарячої води більше, ніж 14-15 літрів в хвилину. Якщо від котла потрібні показники більші, ніж ці, то необхідно звертати увагу тільки на покриття агрегати.

Настінний котел з відкритою камерою згоряння

Цей варіант виконання один з найдешевших, але його вибирають нечасто.

Настінний газовий котел з відкритою камерою згоряння Electrolux (Швеція) здатний працювати без споживання електроенергії

Для своєї роботи настінний котел такого типу використовує повітря з приміщення, де розташований, і йому необхідний інтенсивний приплив свіжого повітря.

Єдина позитивна сторона таких моделей - здатність роботи без споживання електроенергії. Для тих місць, де перебої в постачанні електрики нерідкі, це буде вирішальним фактором при виборі.

Котел з відкритою камерою згоряння

Відкрита камера згорання вимагає інтенсивного припливу повітря, а в ідеалі - окремої котельні для розміщення котла.

Газовий котел з відкритою камерою згоряння Bosch (Німеччина) має збільшений термін безперебійної роботи

Тому розумніше розмістити в котельні двоконтурний газовий котел підлогового типу. Такі моделі забезпечуються чавунними теплообмінниками, що збільшує їх вагу і розміри, але продовжує термін безперебійної роботи.

Настінний котел із закритою камерою згоряння

Такі моделі найбільш популярні. Випускаються вони відносно недавно, тому майже всі виконані за найостаннішими технологіями. Але ця «просунутість» може стати і їх недоліком:

• Настінний котел дуже компактний і всі процеси нагріву відбуваються в невеликому просторі в вузьких трубопроводах. Тому використовувати воду, яку високої якості, щоб відкладаються в осад солі їх не забивали. Інакше доведеться проводити позапланову промивку системи опалення, про яку докладно викладено в цій статті.

Настінний газовий котел із закритою камерою згоряння Navien (Корея) можна встановлювати в кухні

• Не всі настінні двоконтурні котли можна використовувати в системах, де в якості теплоносія використовується антифриз.
• У сільській місцевості мережу електропостачання зазнавати значних перепадів і кидків напруги. Чутлива сучасна електроніка може їх не витримати і вийти з ладу.
• Деякі моделі котлів просто не запускаються, якщо тиск газу в мережі нижче певної норми, жорстко встановленої їх виробником.

Повітря, необхідне для горіння газу, настінні двоконтурні котли беруть зовні будівлі, продукти горіння також виходять за окремою трубі назовні. Тому їх можна встановлювати прямо в кухні будинку або квартири, природно, при дотриманні протипожежних норм і правил, що визначаються газовою службою.

Котел із закритою камерою згоряння

Ці моделі найдорожчі, але зате найкраще підходять для роботи в будівлях з великою опалювальною площею.

Котел із закритою камерою згоряння Осередок (Росія) не потребує індивідуальної котельні

Вони забезпечуються надійними чавунними теплообмінниками, але не вимагають для установки індивідуальної котельні - приплив повітря проводиться зовні будівлі.

необхідна потужність

Потужність котла, необхідна для обігріву 1 квадратного метра приміщення повинна становити не менше 100 Ватт. Знаючи опалювальну площу будинку, легко обчислити і необхідну потужність котла. Якщо стелі в кімнатах вище звичайних 2,7 метрів і є великі площі скління, то цю цифру необхідно збільшити на 40-50%.

Потреба в підготовці гарячої води також нескладно вирахувати самостійно. Повністю відкритий звичайний побутовий кран при стандартному напорі витрачає близько 400 літрів води на годину. З цієї величини і слід виходити. В документації на двоконтурний котел вказується продуктивність в літрах за хвилину. Значить, для роботи одного крана необхідна продуктивність приблизно в 6,6 літрів за хвилину при певній різниці температур, наприклад, в 30 градусів. Це означає, що двоконтурний котел гарантує підігрів води на 30 градусів при витраті 6,6 літрів за хвилину. Тобто, якщо звичайна холодна вода в системі водопостачання має температуру +10 градусів, то вона підігріється на виході з котла лише до +40 градусів. Зверніть увагу на цей показник. Якщо він вас не задовольняє, то доведеться шукати іншу модель.

Помноживши кількість одночасно працюючих кранів на паспортний показник, можна підрахувати необхідну продуктивність газового котла по гарячій воді.

Не варто захоплюватися і брати в розрахунок абсолютно всі крани гарячої води в будинку - ймовірність їх одночасної роботи дуже мала.

Інші параметри

Крім уже згаданих особливостей, необхідно звернути увагу і на кілька інших параметрів двоконтурних котлів опалення.

Бойлер-накопичувач

Розрахунок потужності для підготовки гарячої води ми виробляли для проточного варіанти виконання двоконтурного котла, в якому вода безперервно забирається з мережі холодного водопостачання.

А як же бути в той момент, коли холодне водопостачання раптово сильно слабшає або зовсім припиняється, а гаряча вода все одно необхідна? У літню пору в моменти пікового навантаження на водопровід така ситуація не рідкість. Моделі проточних водонагрівачів працювати в цьому випадку не зможуть.

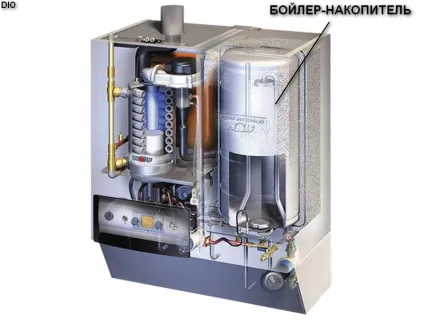

Котел з вбудованим бойлером-накопичувачем підтримує температуру гарячої води

Є ефективне вирішення цього питання - встановити двоконтурний котел опалення з бойлером-накопичувачем. В такому бойлері котел автоматично підтримує температуру гарячої води на певному рівні, а в міру її витрачання подає нові порції підігрітої води з водопроводу.

Ціна таких моделей вище, ніж у моделей з проточним нагріванням, але одержуваний комфорт коштує того, щоб за нього заплатити.

Тип розпалювання

Випускаються моделі з двома типами розпалювання:

Перевага пьзорозжіга в його енергонезалежності - він здійснюється натисканням на механічну кнопку.

Котли з пьезорозжігом енергонезалежний

Це натискання передається на особливий п'єзокристал, і він виробляє невелику кількість електроенергії, достатньої для виникнення іскри. При тимчасове припинення подачі газу пальник згасне, і розпалювати її доведеться вручну.

Моделі з електророзпалом більш поширені.

Моделі з електророзпалом не вимагають спостереження за подачею газу

Він включається автоматично і не вимагає стеження за подачею газу.

Тип пальника

Газові котли можуть відрізнятися і за видом роботи газового пальника:

Атмосферні пальники використовуються тільки в котлах з відкритою камерою згоряння і працюють за рахунок природного надходження повітря з навколишнього котла простору. Наддувні для своєї роботи використовують вентилятор, примусово засмоктує повітря в закриту камеру згоряння зовні будівлі. Практично за всіма параметрами вони краще атмосферних:

Наддувні газові пальники за багатьма параметрами перевершують атмосферні газові пальники

• у них більш високий ККД і потужність;
• є можливість легкої заміни;
• вони працюють значно тихіше.

Популярні марки

Найпоширенішими марками на ринку можна назвати такі:

• німецькі Vaillant, Bosch, AEG, Buderus, Viessmann, Wolf;
• шведська Electrolux;
• французькі Chappee, De Dietrich, Frisquet, Chaffoteaux;
• італійські Ariston, Hermann, Alphatherm, Beretta, Nova Florida;
• іспанська Roca.

Корейські моделі Daewoo, Kiturami World, Navien коштують дешевше європейських, не уступаючи при цьому в якості. Єдина проблема - постачання запасних частин не на висоті.

Настінний двоконтурний газовий котел фірми Vaillant

Серед українських марок можна виділити «Газаппарат», «АЗГА» і «Сигнал». Вони містять багато комплектуючі імпортного виробництва і не поступаються за якістю європейським котлам економ-класу. Коштують вони при цьому значно дешевше і гарантовано пристосовані для роботи в вітчизняних умовах.

висновок

Великий вибір двоконтурних газових котлів дає можливість придбати агрегат будь-якого рівня комфортності, забезпечивши собі гарячу воду і опалення. Важливо лише правильно сформулювати свої вимоги до них.
