Як укласти кабель в підрозетники?

Для тих хто вперше стикається з установкою розеток великою трудністю ставати укладання кабелю (жив) в підрозетники. З першого погляду начебто це дуже проста операція, але насправді вона створює багато труднощів. Дуже часто жили кабелю не поміщаються, не хочуть згинатися так як потрібно, заважають самій розетці вставати на місце і т.д. Особливо це актуально коли розетки підключають шлейфом, тобто кабель приходить в першу розетку, від неї йде перемичка на другу і т.д.

Мене вже кілька разів просили Новомосковсктелі сайту показати як це роблю я. У цій статті якраз виконую їх прохання, тобто показую весь процес укладання кабелю в підрозетники. Вийшла невелика фото інструкція.

Відразу скажу, що тут нічого складного немає. Просто необхідно трохи потренуватися і все у вас обов'язково вийде.

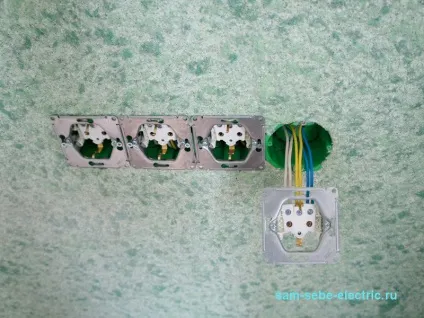

На першому етапі необхідно обробити кабель, залишити запас жив орієнтовно на 10 см, зачистити їх і підключити до контактів розетки. Зазвичай це у всіх виходить з першого разу)))

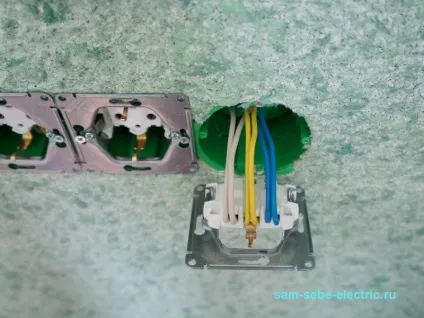

Потім я роблю так. Повертаю розетку вниз, таким чином, щоб жили кабелю розташувалися строго уздовж задньої стінки механізму. Дивіться наступне фото.

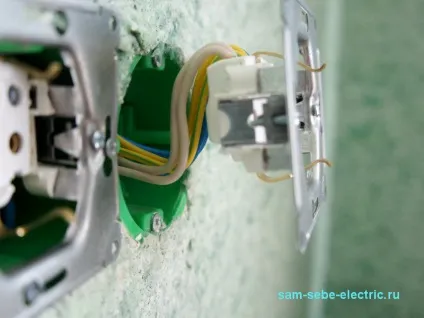

Далі піднімаю розетку вгору і роблю вигин жив в іншому місці, біля нижньої частини механізму. У самій настановної коробці входить кабель і перемички на наступну розетку укладаю уздовж задньої стінки вгору і загинаю жили вниз. Виходить щось схоже на змійку з великою амплітудою. Далі просто легким зусиллям тисну на розетку і притискаю її до підрозетників. Кабель починає пружинити і якщо відпустити механізм, то він сам вийде назовні.

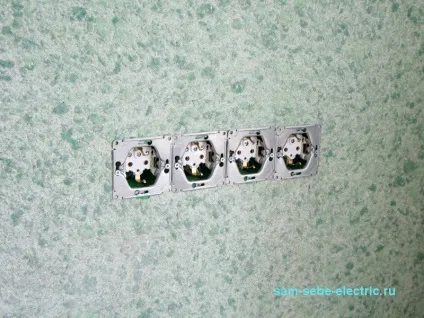

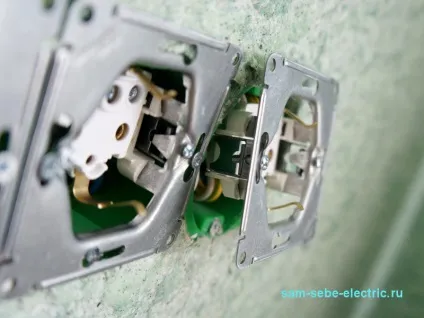

Має вийти щось на зразок цього. Розетка вільно розташовується в підрозетники і трохи виступає. Якщо на неї натиснути, то вона легко стає на місце, а якщо відпустити, то вона відходить від стіни. Для заміни розетки потрібно просто її потягнути вперед і з'явиться доступ до контактів. Як бачите все просто)))

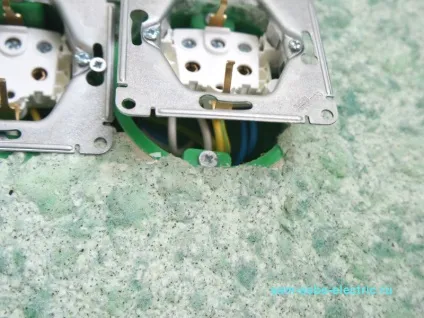

Потім за допомогою саморізів кріплю розетку до настановної коробці.

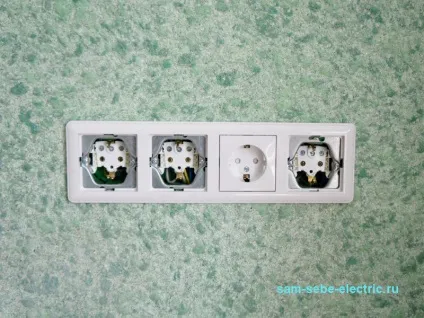

Ставлю рамку і кришки розеток на свої місця.

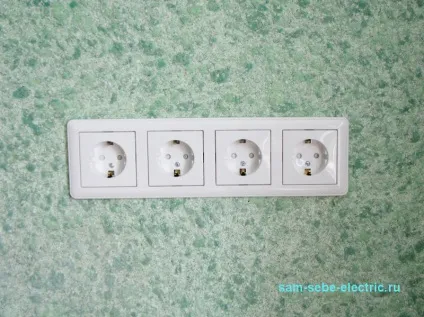

У підсумку виходить наступний блок складається з декількох розеток.
