Як спаяти гітарний кабель алгоритм нескладних дій

Якісний гітарний кабель - недешеве задоволення, яке зазвичай не по кишені початківцям музикантам. Часті поломки дешевого шнура зажадають деяких витрат для регулярного ремонту. Оптимальний вихід зі скрутного становища - навчитися виготовляти та ремонтувати важливий елемент самостійно в домашніх умовах. Як спаяти гітарний кабель і що для цього потрібно знати? Без яких компонентів не обійтися в процесі роботи? У статті розписано докладний алгоритм дій.

Важливий етап - підготовка робочого місця

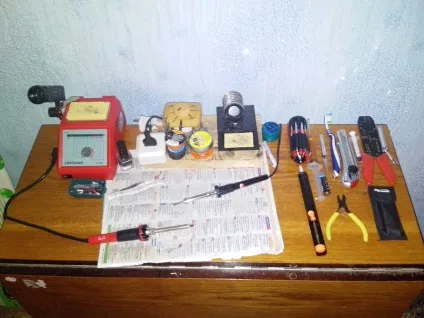

Перший важливий нюанс - наявність провітрюваного і добре освітленого приміщення. На столі (який не шкода пошкодити гарячим паяльником) потрібно розкласти всі потрібні комплектуючі. Для мінімізації ризику зіпсувати поверхню рекомендується застелити її папером або клейонкою. Інформацію про те, як спаяти кабель для електрогітари правильно і швидко, ви дізнаєтеся з цієї статті.

Список необхідних інструментів і деталей:

паяльник (потужність до 65 Вт);
кусачки;
плоскогубці;
ніж;
наждачка (шліфувальний папір);
інструментальний кабель потрібної довжини;
роз'єми (TS Jack або TRS Jack);
каніфоль (флюс);
надфілі для зачистки.

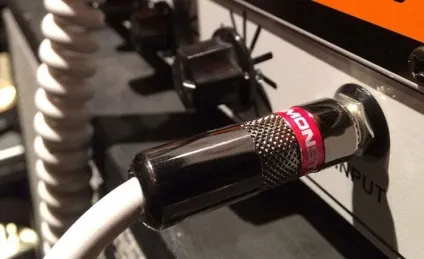

Якщо щось з цього списку не виявиться у вас в наявності, то ви легко зможете придбати це в будь-якому магазині радіодеталей вашого міста. Пам'ятайте, що готовий інструментальний кабель для електрогітари повинен відповідати всім технічним характеристикам: бути фізично міцним, мати низьку ємність і високу якість екранування (для блокування сторонніх шумів).

Звертаємо увагу на нюанси: як вибрати компоненти для роботи

При виборі паяльника обов'язково враховуйте різновид жала. Звичайні мідні наконечники, з якими працювали ще ветерани електроніки, мають властивість швидко обгорати і плавиться. Керамічні жала - надійні, безпечні і тривалі в експлуатації. Але особливістю такого виду є висока вартість. Зараз більшість паяльників мають змінні жала, тому ви можете брати різні види і експериментувати. В якості припою можна використовувати легкоплавкие ПОС 40 (робоча температура 238 градусів) або ПОС 61 (191 градус).

Ідея для економії - покупка універсального мідного жала із захисним антипригарним покриттям. Ціна значно нижче, технічні параметри підходять для нечасто роботи.

Щоб спаяти кабель для підключення електрогітари, також знадобиться флюс. Це спеціальну речовину, яка підвищує адгезію металів. В результаті відбувається проникнення одного металу в інший і створення надійного паяного з'єднання. Як флюс використовують звичайну каніфоль, розчин спить-каніфольного або гліцерино-каніфольного. Якщо використовуються флюси на основі кислот, то їх обов'язково змивати після пайки водою або спиртовим розчином. Це запобігти корозії і можливий вихід з ладу в подальшому.

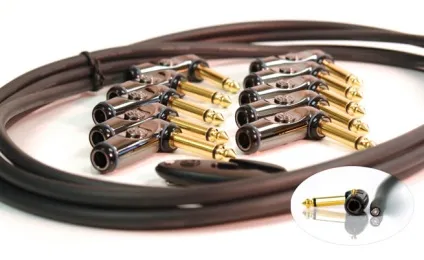

До вибору кабелю для роботи також потрібно підходити відповідально. Хороші варіанти - Proel, Klotz, Horizon. Як роз'єму підійде Switchcraft або будь-який інший, який є під рукою. Вибір цих елементів залежить від смаку і переваг кожного, але зайва економність призведе до низької якості і швидкої поломки готового кабелю.

Алгоритм дій або як правильно спаяти кабель

Беремо шматок кабелю і ретельно зачищаємо кінці (на 0,5 см від краю). Сигнальний (середній) провід очистити від ізоляції за допомогою кусачок. Також потрібна обробка наждачним папером або надфілем контактів для кращого скріплення з припоєм.
Включаємо паяльник і чекаємо прогріву до потрібно температури. Якщо пристрій не нове - попередньо зачищаємо жало (строго до включення в мережу).
Виробляємо лудіння - скручуємо дріт на своєрідний «джгутик», притискаємо отриманий компонент паяльником до каніфолі. «Жгутик» прокручувати за годинниковою стрілкою.
Беремо роз'єм і готуємо його до пайки. Відкручуємо корпус, місце і контакти для спайки зачищаємо наждачним папером, потім наносимо каніфоль і припій.
Поліпшити ізоляцію допоможе «кембрік». Схема його виготовлення проста - взяти провід, акуратно зняти ізоляцію (до 1 см), надіти її на жилу робочого кабелю. Або використовувати термоізоляцію. При впливі високої температури вона щільно охоплює кабель або його жилу.
Корпус штекера протягуємо в кабель, сам провід щільно заживає за допомогою плоскогубців.
Притискаємо до «Джеку» кабель, докладаємо також провід та виробляємо споювання. До сигнальному контакту припаивается центральна жила, до корпусу роз'єму - екранує оплетку. Далі закручуємо корпус і повторюємо дії з другим штекером.

Обов'язково робити додатковий ізолюючий шар. Сплетені об'ємні внутрішні дроти, покриті опліткою, створюють велику ємність. Відтворення звуку в такій ситуації значно погіршується, з'являються шуми і неякісне програвання будь-яких частот.

Спаяти кабель для електрогітари своїми руками можна за кілька хвилин. Терпіння, посидючість, перевірені і якісні елементи для роботи допоможуть виготовити шнур для тривалого використання. Не шкодуйте каніфолі і ретельно обробляйте місце спайки й проведення. Надійна пайка в місці контакту продовжить термін служби гітарного кабелю. Самостійний ремонт або виготовлення такого елемента з нуля дозволить зберегти особисті кошти.
