Як швидко перевірити якість кабелю

При виборі кабельної продукції для електропроводки, у більшості замовників, головний критерій покупки - низька ціна. Основна мотивація таких клієнтів, це небажання переплачувати за матеріали, які будуть замуровані в стіни. Вони зовсім не здогадуються, що дешеві дроти, як правило, проводяться з заниженими перерізами жил і дешевої пожежонебезпечної ізоляцією. Такі кабелю не зможуть довго відповідати високим вимогам з безпеки електропроводки в квартирах і інших приміщень.

"Сумнівні кабелі" можуть піднести чималі сюрпризи своїм власникам: замкнуті або перебиті жили, занижене перетин, пожежонебезпечна оболонка і багато інших неприємностей.

У своїй роботі, мені доводиться монтувати різні дроти цілими кілометрами. Тому знаю, що тільки хороший кабель буде служити своїми власникам довгі роки. На жаль, останнім часом, знайти якісний провід все важче і важче. Вже давно при закупівлі кабельної продукції, я проводжу обов'язковий «тест на якість», про нього сьогодні моя розповідь.

Перевірка перетину жил у кабель

Найголовніший критерій для вибору кабелю це відповідне перетин його жив. Більшість виробників занижують його до неподобства. Для виробника вигода від цього очевидна, чим менше міді в проводі, тим дешевше кабель на ринку і більший прибуток. Для нас (майстрів) це сильний головний біль. Тому як ми маємо на увазі, що якщо змінюється проводка, то це на довго (не менше 25 років), а з неякісним кабелем вся робота зводитися нанівець.

Це одна з основних мотивацій, чому я рекомендую використовувати на розетки перетин мідного дроту 2,5мм 2. а не 1,5 мм 2. І нехай теоретики тикають пальцем на красиві таблиці в книзі, стверджуючи, що більше і не треба. Але на практиці, трохи перестраховки тільки на користь. (Це більше ставитися до білорусів, так як європейці і Украінане вже давно дотримуються цього правила).

Ще зазначу, що головною характеристикою для проводу є вимірювання опору жили, а не його перетину. Виміряти опір жили кабелю в звичайних умовах важко, тому я відштовхуюсь все-таки від фактичного перетину струмопровідної жили. Основний стандарт, який регламентує цю характеристику, це радянський ГОСТ 22483 прийнятий в 1977 році.

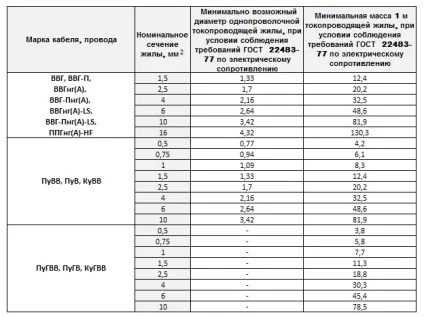

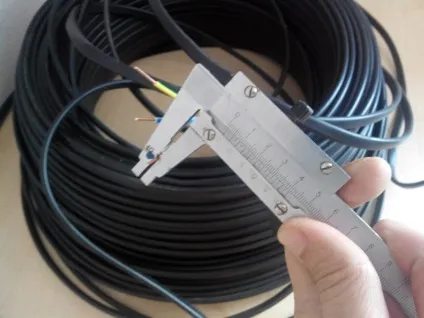

Оперативно перевірити якість кабелю на відповідність існуючим стандартам і технічним регламентам, можна завдяки наведеній нижче таблиці. Для цього за допомогою мікрометра або штангенциркуля, а також ваг, визначте розміри і (або) масу струмопровідної жили і порівняйте з даними в таблиці.

У таблиці вказані найменші значення з можливих. Все що нижче цих величин не може відповідати ГОСТ 22483-77 і є неякісною продукцією. Слід пам'ятати, що навіть правильне відповідність перетин жили може порушувати норми по опору кабелю через додавання різного сміття (сумішей або дешевших металів) до його складу.

Визначити фактичне перетин жили можна за допомогою формул:

Приклад: Діаметр заміряний жили склав 1,4 мм. В квадраті 1,4 перетворюється в 1,96 (1,4 * 1,4 = 1,96) Отримуємо результат S = 0,785 * 1,96 = 1,53.

Іноді під настрій можу перевірити якість жили на злам, але це не основна перевірка, тому описувати процес не бачу сенсу.

Перевірка кабелю на обрив і замикання

Після покупки кабелю не полінуйтеся перевірити його на обрив і замкнутість проводів. І неважливо, купили ви бухту або відрізок в кілька метрів. Рідко, але трапляється шлюб. Тому краще витратити трохи часу для перевірки цілісності проводів, ніж потім горювати з замурованими і не працюють ділянками електропроводки.

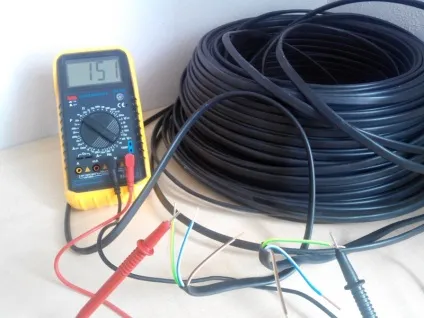

Для виконання цієї перевірки я використовую мультиметр в режимі прозвонки. Практично всі мультиметри в даному режимі оснащені звуковим оповіщенням.

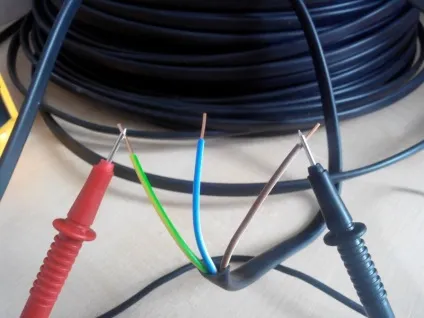

Перевірка на обрив полягає в прозвонке кожної жили однакового кольору, між собою з двох сторін кабелю. Жовто-зелений з жовто-зеленим, синій з синім і т.д. При відсутності обриву кінці жили повинні продзвонювати.

Для визначення замкнутості жив між собою, їх слід продзвонити один з одним. В цьому випадку жили проводів не повинні продзвонювати.

Щоб не заплутатися з проводами, і продзвонити всі жили (що дуже актуально, коли жив багато), слідуйте простому правилу. Зберіть всі жили в одну лінію. Потім перевірте першу жилу з усіма іншими. Після перевірки зігніть її, щоб вона не заважала, і починайте перевіряти другу з усіма залишилися. Повторіть дану операцію до тих пір, поки не залишиться остання жила. Після цього можна бути абсолютно впевненим у тому, що всі жили кабелю були перевірені на замикання між собою.

Перевірка ізоляції кабелю

За новими стандартами (в Республіці Білорусь вони ще слабо діють) при монтажі електропроводки в житлових приміщеннях і будівлях слід використовувати силовий кабель, що не поширює горіння з низьким димо і газовиділенням (ВВГнг-LS). Уже стикався і знаю, що на кабелі може бути написано що завгодно, тому випробувати ізоляцію на горючість ніколи не завадить.

Відразу попереджаю в квартирі випробування не проводити! За запах і кіптява, спасибі вам ніхто не скаже.

При перевірці ізоляції на горючість, кабель ні в якому разі не повинен загорітися (тобто ізоляція повинна зморщуватися, але не горіти). Якщо кабель загорівся, то випробування він не пройшов. Якщо в процесі перевірки виникне сильна задимленість або відчуєте сильну сморід, то це теж буде ознакою дешевої ізоляції.

В кінці випробування кабель зазвичай виглядає так:

Товщина ізоляції кабелю, теж регламентується (ГОСТ 23286), але її я ніколи не перевіряю, так як наведених вище випробувань більш ніж достатньо, щоб бути впевненим, що кабель відповідає стандартам.

Ось і все що мені хотілося розповісти Вам про перевірку кабелів і проводів. Можливо, провести всі випробування не бути надто швидко, але витрачений час варто того. Особисто я витрачаю на перевірку бухти не більше 5 хвилин. Дякую всім за увагу, і удачі в покупці якісної продукції для електропроводки.

P.S. На прохання Новомосковсктелей привожу виробників, продукцію яких я здобуваю. В основному це: "Кобрінагромаш", "Автопровод", "Алюр".
