Як самому зробити телеграфний ключ для азбуки морзе, справи домашні

Ідея створення телеграфу Морзе належить американському винахіднику і художнику Семюелю Фінлей Бриз Морзе. Всі колишні системи телеграфу мали безліч проводів, складні і незручні в зверненні апарати.

У 1832 році, повертаючись з Європи в США, Семюель Фінлей Бриз Морзе дізнається про телеграфі з випадковою бесіди зі своїм попутником. Почуте справило на нього таке враження, що після прибуття додому він негайно зайнявся дослідами в області телеграфного зв'язку. Морзе не мав необхідних знань для того, щоб втілити в життя свої ідеї, і був змушений шукати кваліфіковану допомогу. До своїх розробок він привернув видатного вченого Джозефа Генрі - першовідкривача в області електромагнетизму.

До кінця 1830-х років була створена нова, дійсно чудова система телеграфу, що відрізняється вражаючою простотою. Ця система складалася з одного проводу (другий заміняла земля), мала автоматичний приймач для запису сигналів і простий і зручний передавач у вигляді ключа для замикання і розмикання електричного кола. Сигнали передавалися спеціальним кодом, в якому букви позначалися комбінаціями крапок і тире. Сигнали коду стали приймати і просто на слух, як відносно короткий або довгий звучання. Незабаром телеграфісти настільки вдосконалили свою майстерність, що могли приймати і передавати сигнали з неймовірною швидкістю, при якій вухо непосвяченого людини чуло лише безперервне звучання.

Високій швидкості прийому і передачі сигналів телеграфісти могли досягти тільки наполегливими і тривалими тренуваннями. Радисти в сучасному світі користуються практично тими ж передавачами, що і в 19 столітті, і запорукою високої швидкості прийому і передачі сигналів для них - так само, як і для телеграфістів минулого тисячоліття, є довга і вперта тренування.

Для тренування передачі сигналів азбукою Морзе можна використовувати найпростіший апарат, що складається з телеграфного ключа, джерела живлення і генератора звуку. І зробити цей апарат початківець радист-любитель може з підручних матеріалів. Купити прийдеться батарейку і генератор звуку. Телеграфний ключ, в ідеалі, повинен виглядати приблизно так:

Телеграфний ключ, зроблений на коліні з підручних матеріалів, звичайно ж, буде виглядати дещо інакше. За великим рахунком, телеграфний ключ можна зробити з прищіпки для білизни:

або з канцелярського степлера:

Але працювати такими ключами буде нецікаво - важко і незручно.

Для виготовлення телеграфного ключа знадобляться:
1. Пара меблевих куточків
2. Обрізок бруска
3. Шматочок фанери
4. Пара проводів
5. Пружинка, пара шайбочек
6. Меблева ручка
7. Кілька саморізів

Отже, приступимо:
1. Необхідно зробити розмітку:
a) місця розташування важеля
б) місця розташування кронштейнів шарніра
в) місця установки ручки і контактної групи
г) місця розташування обмежувача
д) місць кріплення пружини пристрою натягу

2. Розкриваємо всі розмічені отвори наскрізь, через брусок і фанеру (крім отвори в торці важеля - його на довжину свердла) свердлом діаметром 2,5 мм. Отвір (в) в важелі рассверливаем свердлом діаметром 4 мм. для гвинта меблевої ручки.

Інструмент: дриль, або свердлильний станочек.

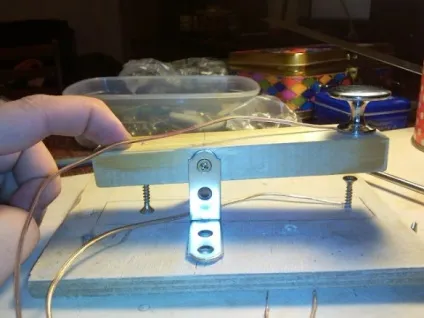

3. Прикручуємо меблеві куточки саморізами до бруска так, щоб кронштейни вільно оберталися. В отвір (г) важеля з нижньої сторони укручуємо саморіз. Довжина виступаючої частини самореза повинна бути на кілька міліметрів менше, ніж відстань від осі шарніра до основи - це визначає вільний хід важеля.

4. Зачищаємо ізоляцію в обох кінців двох проводів.

5. В отвір (в) підстави вставляємо зачищений від ізоляції кінець одного з проводів, укручуємо в цей отвір саморіз. Довжина виступаючої частини самореза повинна бути рівною або меншою, ніж довжина виступаючої частини самореза, вкручені в отвір (г) важеля - це визначає вільний хід важеля.

6. В отвір (в) важеля монтуємо меблеву ручку, під неї вставляємо зачищений від ізоляції кінець другого проводу.

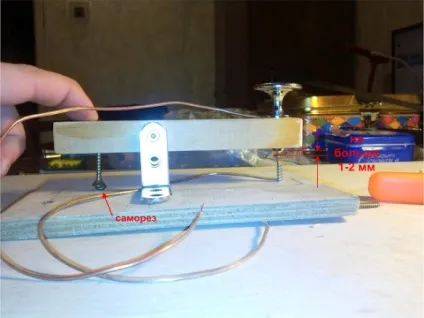

7. Якщо вільний хід важеля більше 1-2 міліметрів, в отвір (г) підстави укручуємо саморіз.

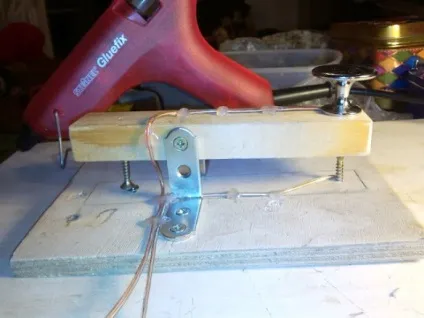

8. Меблеві кронштейни прикручуємо до основи, фіксуємо дроти - наприклад, термоклеем.
Після того, як кронштейни прикручені до основи, слід відрегулювати вільний хід важеля - закручуючи або викручуючи плоскогубцями саморіз (в) в підставі, необхідно домогтися, щоб вільний хід важеля був не більше 1 міліметра: як показала практика, чим менше вільний хід - тим зручніше працювати.

Інструменти: викрутка, клейовий пістолет, плоскогубці.

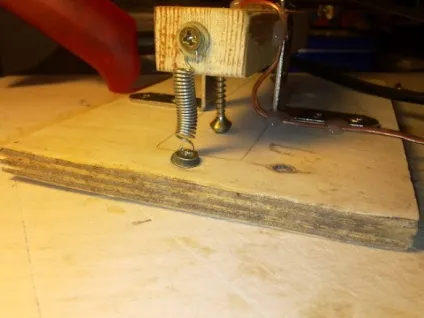

9. Монтуємо пружинку пристрою натягу саморізами з прокладкою шайб.

10. Для більшої естетики ключ фарбуємо, попередньо знявши красиву блискучу ручку. Фарбувати слід акуратно, не зачіпаючи гвинт і шуруп контактної групи - до яким підключені дроти.

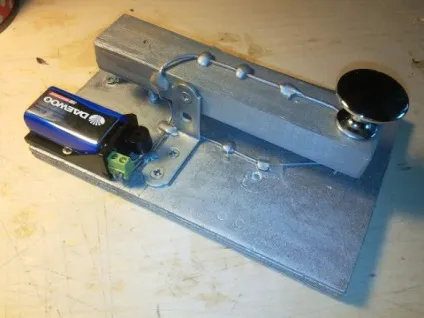

Телеграфний ключ готовий.

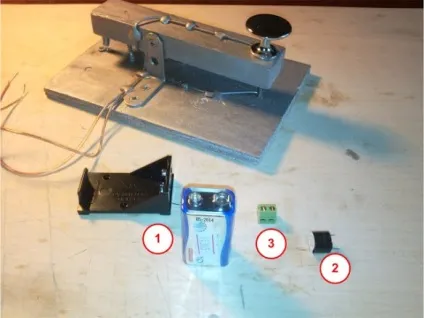

Продовжимо: для виготовлення пищалки потрібно:
1. Батарейка і утримувач для неї
2. Генератор звуку
3. Клемна коробка

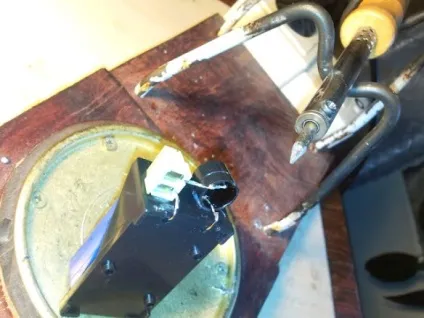

Термоклеем приклеюємо клеммник і генератор звуку на тримач батарейки:

Розпаювати дроти: (-) з держателя батарейки на (-) генератора звуку, (+) з генератора звуку і з держателя батарейки - в клеммник, на різні контакти.

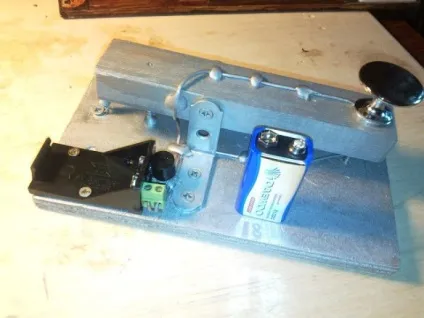

Під'єднуємо до клемної коробки дроти від телеграфного ключа, кріпимо держатель батареї до основи телеграфного ключа.

Встановлюємо батарейку на її законне місце, і все.

Можна вчити азбуку Морзе і починати тренуватися в передачі сигналів за допомогою телеграфного ключа.
