Як самому відрегулювати світло фар, регулювання світла ваз 21099 vaz 99

Перед регулюванням світла фар встановіть автомобіль на рівну горизонтальну поверхню. Попередньо перевірте і при необхідності доведіть до норми тиск в шинах. Перевірку та регулювання світла фар проводите на спорядженому автомобілі: з повністю заправленим паливним баком, комплектом інструменту і запасним колесом.

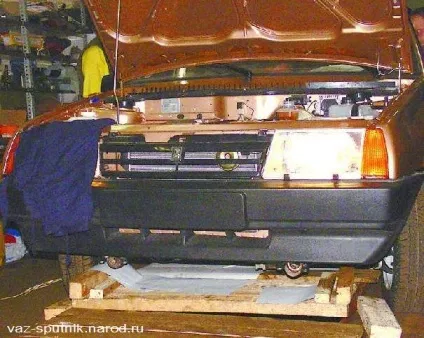

1. Встановіть автомобіль перпендикулярно гладкій стіні (наприклад, гаража) на відстані 5 м. Покладіть на сидінні водія вантаж масою 75 кг. Розмітьте на стіні екран, як показано на малюнку. Заміряйте відстань від центру фар до статі. Це буде відстань h на екрані. Поздовжня площина симетрії автомобіля повинна проходити по лінії 0 на екрані.

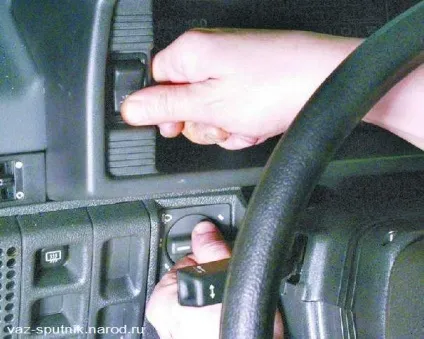

2. Поверніть ручку гидрокорректора фар в положення "водій і передній пасажир" і включіть ближнє світло.

3. Регулюйте напрямок світлового плями окремо для кожної фари. Під час регулювання закрийте другу фару непрозорою матерією.

5. Світло фар вважається відрегульованим, якщо верхня межа лівих частин світлових плям збігається з лінією N, а вертикальні лінії А і В проходять через точки С1 і С2 перетину горизонтальних і похилих ділянок світлових плям.

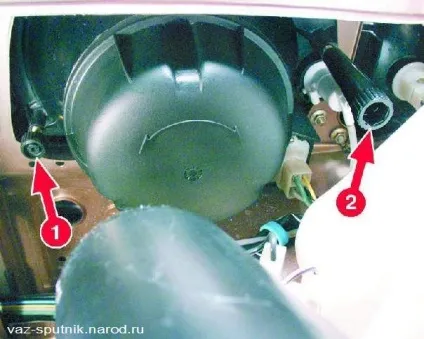

4. Відрегулюйте гвинтами 1 (в горизонтальній площині) і 2 (у вертикальній площині) положення світлової плями для кожної фари, якщо розташування світлових плям на екрані не відповідає малюнку.
