Як самому мультифид зробити супутниковий світ

Як самому мультифид зробити?

По-перше, що таке мультифид. Це пристосування для прийому сигналу з декількох супутників без повороту тарілки. Реалізувати його можна кількома способами:

1.Установка кількох тарілок, підключених до одного тюнера
2.Установка декількох конвертерів на одну тарілку.
3.Установка кількох тарілок, кожна з яких може мати кілька конвертерів.

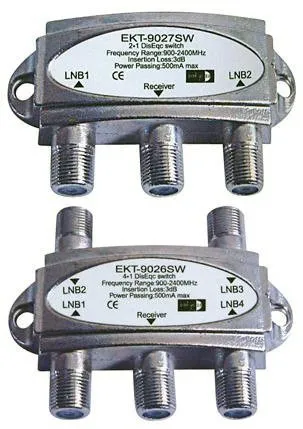

У будь-якому випадку використовується пристрій з дивною назвою DiSEqC Switch. Вони бувають двох типів:

2 in 1 out
(2 входи, 1 вихід)

4 in 1 out
(4 входи, 1 вихід)

Схема підключення дуже проста:

Ідеальний варіант (але і найдорожчий) - кожному конвертера по тарілці. Цей спосіб підключення іноді буває і єдино можливим. Наприклад, коли потрібно приймати сигнал із супутників, рознесених досить далеко один від одного (наприклад, 36 ° E і 4 ° W)

Але, якщо супутники розташовані близько (4.8 ° E і 4 ° W. 13 ° E і 4.8 ° E. 13 ° E і 19 ° E) і є запас за рівнем сигналу для деяких з них, то на одну тарілку можна поставити кілька конвертерів (у мене в Мінську, наприклад, одночасно приймаються 13 ° E. 7-4.8 ° E і 4-5 ° W). При цьому орієнтують тарілку на прийом супутника з самим слабким сигналом звичайним чином. Цей сигнал буде прийматися конвертером, що знаходиться у фокусі тарілки. Бічні конвертори будуть приймати сигнали з інших супутників. Правий конвертер буде приймати супутник, що знаходиться зліва від основного, лівий - праворуч від основного.

Звичайно ж, сигнал на бічній конвертер буде приходити не настільки добре сфокусованим, як на основний. У площині конверторів плями сигналів мають приблизно такий вигляд:

При використанні звичайних LNBF, в опромінювач потрапляє тільки частина плями, таким чином сигнал від бічних супутників виходить досить сильно ослабленим. Для того, щоб максимально використовувати бічній сигнал, корисно використовувати конвертери з окремим опромінювачем, ширшим, ніж у LNBF. Опромінювач - це pупоp, по котоpому сигнал збирати в конвеpтоp. Однак, слід також врахувати, що сигнали від інших супутників, що знаходяться по сусідству з потрібним вам Боко супутником, також будуть розмиватися і плями їх сигналів будуть наїжджати на ваше пляма.

Зазвичай на сусідніх супутниках немає сигналів з однаковими (або близькими) частотами в одній поляризації, але в різних поляризація - досить багато. Тому точність кута нахилу бічних конвертерів стає ще більш важливою, ніж для центрального конвертера. При неправильному куті на конвертер будуть приходити сигнали одночасно з двох супутників і навіть при великому рівні сигналу його якість буде дуже низьким, аж до 0.

При використанні звичайних LNBF на бічні конвертери приймають сигнали з більш високим рівнем. Під час налаштування необхідно також враховувати те, що супутники знаходяться ще і на різній висоті. Тому, чим вище супутник, тим нижче потрібно встановлювати конвертер.

Налаштування різних тюнерів здійснюється по-різному. Основні дії такі:

1.Включіть використання DiSEqC в настройках
2. При прописування (скануванні) каналів вказувати номер конвертера (це може бути 1, 2, 3, 4 або A, B, C, D)

Тепер при перемиканні каналів буде включатися потрібний конвертер.

Проблему кріплення додаткових конвертерів можна вирішити кількома способами.

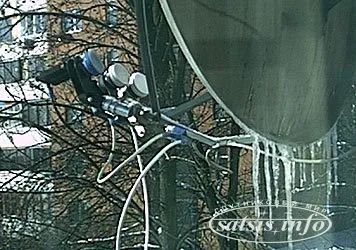

Якщо ви плануєте додати до основного конвертера один або два додаткових конвертера, то можна обійтися придбанням промислового кріплення мультіфіда (див. Фото вгорі).

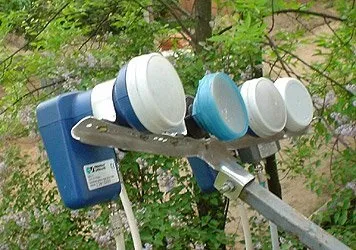

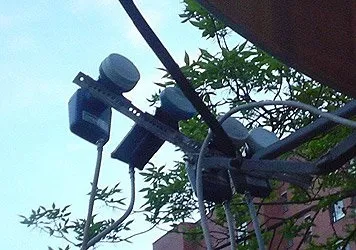

Якщо ж ви хочете більше конвертерів, то кріплення доведеться виготовити самому. На наступних фото видно один з варіантів такого саморобного кріплення для прийому з 4 ° W. 4.8 ° E. 13 ° E і 19 ° E.

Для виготовлення цього кріплення я використав лист дюралюмінію, з якого ножицями по металу вирізав приблизно наступну фігуру (розміри залежать від конкретних умов і призначення):

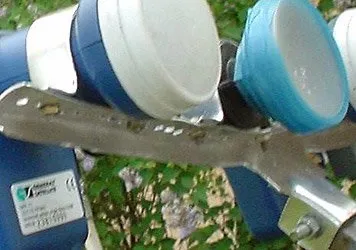

Для кріплення її до штанги і кріплення до неї конверторів насверліл отворів (так багато, щоб можна було потім підібрати місце розташування конвертерів по горизонталі) і зігнув по чорних лініях. Оскільки метал досить м'який, то конструкцію можна зігнути для додання їй дугоподібної форми (опуклістю вниз). Супутники знаходяться на дузі і, відповідно, конвертери повинні бути на симетричній дузі. Конвертери кріпляться до дуги за допомогою хомутів, вирізаних з того ж металу, за допомогою болтів з гайками:

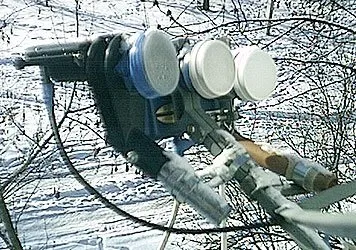

1. Приблизна положення НТВ Плюс конвертера можна визначити вручну, тримаючи конвертер (див. Фото) і спостерігаючи за сигналом (телевізор. Однак, повинен бути теж поруч;)). Для цього потрібно виставити антену (налаштовану на Eutelsat 36A), частоту і параметри Інфоканал НТВ Плюс.

2. Приблизний нахил конвертера по вертикалі було здійснено шляхом створення похилого ложа для горловини. Втім метал. планку можна так зігнути, що похиле ложе може і не знадобиться).

3. Для юстіровочних гвинтів повинна бути нарізана різьба в планках. Втім, якщо влом, то можна просто приклеїти гайки ;-) Бажано домогтися не менше 25 відсотків якості сигналу з інформаційного каналу НТВ Плюс. (При прямій наводкою 60 см на Eutelsat 36A сигнал від нього близько 75 відсотків, якщо не більше).

4. Ну, звичайно, повинні бути всі доп. причандали (DiSEqC), як і при двох тарілках.

5. Взагалі ракурс збоку невдалий, не видно, що планка кріпиться на болт кріплення головного конвертера. Тобто на виступаючий болт (яким кріпили головний конвертер) насаджує вигнуту ю планку, яку пріварачіваем ще однієї гайкою.
