Як розрахувати систему опалення

Проблема автономного опалення не так страшна, як здається, хоча доведеться трохи попрацювати. Щоб розрахувати опалення, потрібно врахувати теплову потужність котла, кількість опалювальних приладів, діаметр труб теплоносія і так далі. Давайте докладніше розглянемо, як розрахувати систему опалення і що для цього потрібно знати.

Вибір джерела тепла

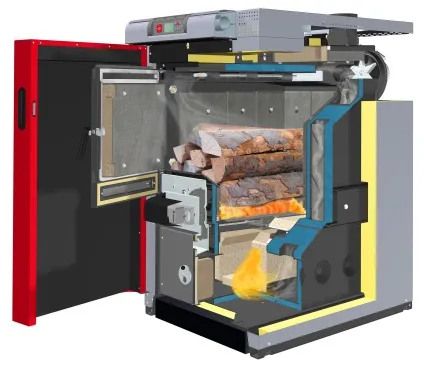

Перш за все, давайте розглянемо варіанти: найекономічніший вибір - конденсаційний котел, який використовує магістральний газ. Також користуються популярністю твердопаливні котли - для вугілля і дров, однак обслуговувати їх потрібно не рідше 2 разів на добу, теплова потужність вугілля вище, ніж дров приблизно на 10%. Для економії використовують теплові насоси різних типів.

Найпростіший спосіб розрахувати опалення - 1 кВт тепла на 10 квадратних метрів площі. Наприклад, для будинку, площею 100 кв.м. потрібен десятікіловаттний котел. Однак і похибки будуть великими, оскільки обсяг повітря при висоті стелі 2,3 метра і 4,5 метра буде сильно відрізнятися, та й кліматичні умови не можна скидати з рахунків. Більш точний варіант розрахунку - 40 ват теплової потужності на 1 кубометр об'єму приміщення, кожне вікно додає 100 ват до потреби в опаленні, двері - 200 ват. Для приватного будинку беруть коефіцієнт 1,5, для багатоквартирних будинків - 1,2-1,3. Для прикладу давайте розрахуємо потреба одноповерхового будинку, площею 78 кв.м, з 4 вікнами і 2 дверима. Висота стель - 3,2 метра.

+400 Ватт (4 вікна) +400 Вт (2 двері) = 10784 Вт

Беремо коефіцієнт 1,5, оскільки в приватному будинку втрати тепла більше

Для теплого клімату досить коефіцієнта 0,7, для холодного потрібно брати більше - приблизно 1,2.

Значить, для опалення цього будинку цілком вистачить котла, теплова потужність якого 12 кВт.

Опалювальна система

Для розрахунку теплової потужності користуємося тією ж формулою, що і для всього будинку. Скільки тепла споживає або віддає той чи інший конвектор або радіатор має бути зазначено в технічному паспорті. Між кімнатою і опалювальним приладом дельта температур становить 60-70 ° C. Тобто для підтримки температури в 20 ° C батарея повинна бути розігріта до 70-80 ° C. Як же розрахувати опалення? Давайте візьмемо усереднені значення: чавунна секція здатна віддати 140 ват тепла, алюмінієва батарея - 190-200 ват, биметаллическая секція - 180 ват. По суті, для більшості квартир і приватних будинків цілком достатньо біметалевих батарей (за умови, що дельта температур становить 60 ° C). Максимальна швидкість потоку теплоносія - близько 1,5 м / с, при більш високій циркуляції в системі з'являються шуми. Оптимальна швидкість - 0,7 м / с.

Що стосується труб теплоносія, мінімальний переріз повинен становити Ду32, тоді і гідравлічний опір буде мінімізовано. Часто використовуються Ду40 і ДУ50. Радіатори монтуються паралельно контуру за допомогою підводки трубою ДУ20 мм. ДУ не потрібно плутати із зовнішнім діаметром труби: наприклад, якщо внутрішній діаметр поліпропіленової труби становить 32 мм, зовнішній діаметр - приблизно 40 мм. Для системи з примусової циркуляції досить металопластикових або поліпропіленових труб, зовнішній діаметр яких становить 25 мм. Променева розводка може живити тільки один опалювальний прилад, діаметр труби складає 16 мм.
