Визначте тип електродвигуна. Це може бути електродвигун постійного струму а чи трифазного змінного струму а. Розрахуйте номінальний струм електродвигуна постійного струму а в амперах, використовуючи формулу: IH = 1000PH / (ηHUH), а номінальний струм електродвигуна трифазного ток а за формулою: IH = 1000PH / (UHcosφH√ηH), де: Рн - номінальна потужність двигуна, квт ; UH - номінальна напруга двигуна, в; ηH - номінальний коефіцієнт корисної дії двигуна; cos фн - номінальний коефіцієнт потужності двигуна. Дані про номінальну потужність, номінальну напругу, ККД і коефіцієнт потужності візьміть з технічної документації електродвигуна.

Підберіть автоматичний вимикач для захисту лінії включення в залежності від отриманої величини пускового ток а по всім електродвигунів в ланцюзі. Для вибору необхідно знати, що автоматичні вимикачі можуть бути типу відключення В, С і Д. Вимикачі з характеристикою відключення типу В підійдуть для освітлювальних мереж загального призначення, з характеристикою відключення типу С служать для розмикання освітлювальних ланцюгів і установок з помірними пусковими ток ами (двигуни і трансформатори). Для ланцюгів з активно-індуктивним навантаженням, а також для захисту електродвигунів з великими пусковими ток ами зазвичай застосовуються використовувати вимикачі з характеристикою типу D. Визначивши тип вимикача, підберіть потрібний в залежності від отриманої величини пускового ток а.

Для того щоб знайти номінальний струм для певного провідника, скористайтеся спеціальною таблицею. У ній вказується, при яких значеннях сили струм а провідник може зруйнуватися. Для знаходження номінального ток а для електричних двигунів різних конструкцій, скористайтеся спеціальними формулами. Якщо питання стосується запобіжника, то, знаючи потужність, на яку він розрахований, знайдіть його номінальний струм.

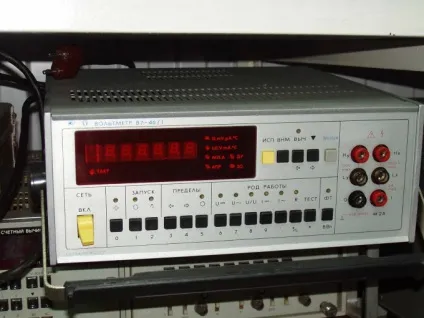

• Для проведення вимірювань та розрахунків візьміть вольтметр, штангенциркуль, таблицю залежності номінального струму від перетину, техпаспорта електродвигунів.

Визначення номінального ток а по перетину проводу Визначте матеріал, з якого зроблений провід. Найчастіше зустрічаються дроти з міді і алюмінію з круглим поперечним перерізом. Виміряйте його діаметр штангенциркулем, а потім знайдіть площа перетину, помноживши квадрат діаметру на 3,14 і поділивши на 4 (S = 3,14 • D² / 4). Визначте тип проводу (одножильний, двожильний або трижильний). Після цього за спеціальною таблицею визначте номінальний струм для даного проводу. Перевищення цього значення призведе до перегорання дроти.

Визначення номінального ток а предохранітеляНа плавких запобіжників обов'язково вказується потужність, на яку він розрахований з запасом приблизно в 20%. Дізнайтеся напруга в мережі, куди повинен вставлятися запобіжник, якщо воно не відомо, виміряйте його за допомогою вольтметра. Щоб знайти номінальний струм. потрібно максимально допустиму розраховану потужність запобіжника у ВАТ, поділити на напругу в мережі в вольтах. У тому випадку, якщо струм зросте більше номіналу, провідник в запобіжнику зруйнується.

Визначення номінального ток а електродвигуна Щоб знайти номінальний струм для двигуна постійного струму а, дізнайтеся його номінальну потужність, напруга джерела, куди він підключається, а також його коефіцієнт корисної дії. Ці дані повинні бути в технічній документації електродвигуна, а напруга джерела виміряйте вольтметром. Потім потужність в ватах послідовно поділіть на напругу в вольтах і коефіцієнт корисної дії в одиничних частках (I = P / (U • η)). Результатом буде номінальний струм в амперах.
Для трифазного двигуна змінного струму а додатково дізнайтеся номінальний коефіцієнт потужності двигуна, і розраховуйте номінальний струм за тією ж методикою, тільки результат поділіть ще на номінальний коефіцієнт потужності (Cos (φ)).
