Як розрахувати короб для сабвуфера - обчислюємо літраж, обсяг порту і його довжину

Нерідко перед любителями хорошого автозвуку виникає питання: як розрахувати короб для сабвуфера, щоб той працював з максимально можливою віддачею? Можна використовувати рекомендації від виробників сабвуферів. Однак для досягнення найкращого результату їх може виявитися недостатньо. Справа в тому, що виробники не беруть до уваги місце установки короба, а також стиль відтворення музики. При цьому звук може бути цілком прийнятної якості. Але все ж, максимально «розгойдати» сабвуфер вийде лише з урахуванням особливостей машини і стилю відтворення музики. Звідси і випливає потреба в індивідуальному розрахунку короба сабвуфера для кожного
конкретного випадку.

Існує чимало спеціальних програм, призначених надати допомогу у вирішенні цього завдання. Найбільш популярною вважається JBL SpeakerShop. Незважаючи на те, що компанія JBL випустила це програмне забезпечення вже дуже давно, воно не перестає користуватися величезним попитом серед тих, хто самостійно виготовляє сабвуфери. При цьому у них постійно виходять ідеально грають «Саби». Для освоєння всього функціоналу програми, новачкові може знадобитися певний час. Незважаючи на невеликий розмір, вона містить безліч графіків, полів та інших налаштувань, в яких необхідно ретельно розібратися.

Що потрібно знати перед установкою JBL SpeakerShop?

Дана програма, для розрахунку сабвуфера, може бути встановлена ​​лише на комп'ютер з ОС Windows. На жаль, вона випущена давно, і тому сумісна тільки з версіями від XP і нижче. Для установки на більш пізні версії системи (Windows 7, 8, 10) буде потрібно спеціальний емулятор, що дозволяє імітувати XP. До числа найбільш популярних, і при цьому безкоштовних програм, що дозволяють імітувати більш ранні версії «вінди», можна віднести Oracle Virtual Box. Вона гранично проста і зрозуміла. Тільки з урахуванням сказаного, і після проведення попередніх маніпуляцій можна встановлювати програму JBL SpeakerShop.

Як працювати з JBL SpeakerShop?

Весь функціонал програми ділиться на два великих модуля. За допомогою першого можна розрахувати обсяг короба для сабвуфера. За допомогою другого розраховується кросовер. Для того, щоб приступити до розрахунку, слід відкрити SpeakerShop Enclosure Module. У ньому є можливість моделювання АЧХ для закритих ящиків, фазоінверторний корпусів, Бандпасс, а також пасивних радіаторів. У практиці найчастіше використовують два перші варіанти. Безліч полів для введення може збити з пантелику. Однак не варто впадати у відчай.

Для того щоб розрахувати літраж, цілком достатньо використовувати лише три параметри:

• резонансна частота (Fs);
• еквівалентний об'єм (Vas);
• повна добротність (Qts).

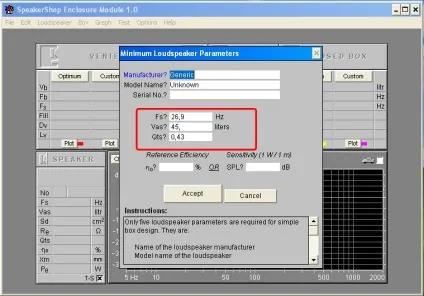

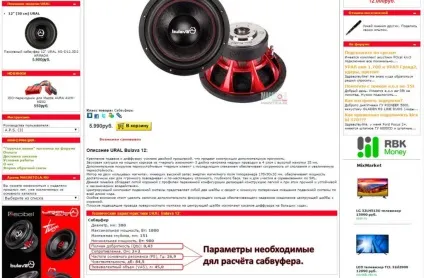

Для підвищення точності розрахунку допустимо використовувати і інші характеристики. Їх можна знайти в посібниках до динаміків або в інтернеті. Все ж, як було сказано вище, можна цілком обійтися і цієї трійкою характеристик, які називаються параметрами Тіля-Смола. Ввести ці параметри можна в форму, яка з'явитися після натискання клавіш Ctrl + Z. Крім цього, до форми можна перейти після вибору пункту меню Loudspeaker - Parametersminimum. Після введення даних програма запропонує підтвердити їх. На наступному етапі необхідно змоделювати амплітудно-частотну характеристику, далі - АЧХ.

Розраховуємо фазоінверторний корпус

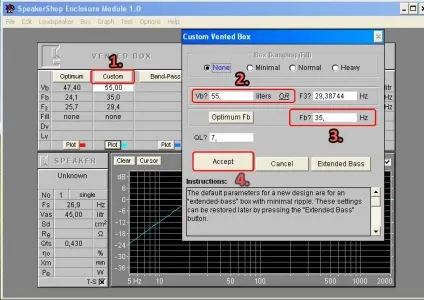

Для початку покажемо приклад розрахунку фазоинверторного корпусу. У розділі Vented Box слід вибрати Custom. Натискання кнопки Optimum дозволяє автоматично заповнити всі поля. Але в цьому випадку розрахунок буде досить далекий від ідеального. Для більш точного налаштування краще вводити дані вручну. В поле Vb потрібно вказати орієнтовний обсяг короба, а в Fb - настройку.

Обсяг короба і настройка

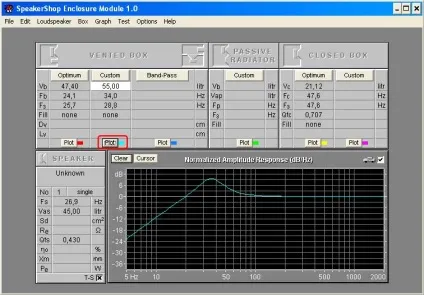

Слід розуміти, що настройка вибирається під жанр тієї музики, що частіше за все буде відтворюватися. Для музики з присутністю щільних низьких частот цей параметр вибирається в межах значень 30-35 Гц. Він підійде для прослуховування хіп-хопу, R'n'B і т.д. Для любителів року, трансу іпрочей порівняно високочастотної музики варто виставляти цей параметр від 40 і вище. Для меломанів, які слухають різні жанри, оптимальним варіантом стане підбір середніх значень частот. Вибираючи величину обсягу треба виходити з розміру динаміка. Так, 12-дюймовому динаміку потрібно фазоінверторний короб з «чистим» обсягом близько 47-78 л. (Дивіться статтю про короба). Програма дозволяє багаторазово вводити різні комбінації значень, потім натискати Accept, а далі Plot. Після даних дій будуть з'являтися графіки АЧХ динаміка, встановленого в різних коробах.

Методом підбору значень обсягу і настройки можна прийти до необхідного поєднанню. Оптимальним варіантом вважається крива АЧХ, яка нагадує пологий пагорб. При цьому вона повинна підніматися до рівня 6 Дб. Не повинно бути ніяких спадів і стрибків. Верхівка уявного пагорба повинна розташовуватися в районі того значення, яке було зазначено в поле Fb (35-40 Гц, вище 40 Гц і т.д.).

Не варто забувати про те, що при розрахунку сабвуфера для авто обов'язково включення передавальної функції салону.

При цьому слід враховувати що відбувається за рахунок обсягу салону підйом «низів». Включити цю функцію можна шляхом проставляння галочки біля невеликого значка автомобіля, що знаходиться над правим верхнім кутом графіка.

Розрахунок обсягу порту

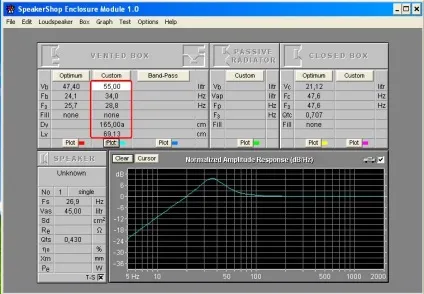

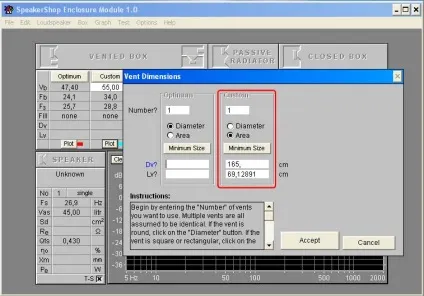

Після моделювання кривої АЧХ залишається лише провести розрахунок порту. Його можна здійснити через пункт меню Box-Vent. Також, вікно може відкритися після натискання клавіш Ctrl + V. Для введення даних необхідно вибрати Custom. Для круглого порту вибирається Diameter, а для щілинного - Area. Припустимо, потрібно розрахунок площі для щілинного порту. В цьому випадку треба помножити обсяг короба на 3-3,5 (приблизно). При «чистому» обсязі короба в 55 л виходить 165 см2 (55 * 3 = 165). Це число потрібно ввести у відповідне поле, після чого буде виконано автоматичний підрахунок довжини порту.

На цьому розрахунки вважається завершеними! Однак варто пам'ятати, що програма обчислює лише «чистий» обсяг. Визначити загальний обсяг можна шляхом додавання величин обсягів порту і його стінки до значення «чистого». Крім цього, потрібно додавати і той обсяг, що буде потрібно для розміщення дінаміка.После визначення необхідних значень можна приступати до підготовки креслення. Його можна зобразити хоч на простому листку паперу, хоч за допомогою програм 3D моделювання. При проектуванні варто
враховувати товщину стінок короба. Досвідчені люди радять проводити такі розрахунки ще до того, як буде куплений динамік. Це дозволить виготовити саме той сабвуфер, який зможе задовольнити всі запити
