Як розрахувати електрику в квартирі
Як розрахувати електрику в квартирі
Електрикою в будь-яких будівлях і спорудах повинні займатися тільки професіонали, кваліфіковані фахівці, яким знайомі всі нюанси подібної роботи. У той же час власникам житла не завадять знання про те, як розрахувати електрику в квартирі. така інформація допоможе грамотно підготуватися до процесу електрифікації.
Електрична мережа квартири завжди починається з пристрою обліку споживаної електроенергії, простіше кажучи, з електричного лічильника, призначення і важливість якого відома будь-якому обивателю. Після лічильника, до ланцюга підключається вступний автоматичний вимикач, основне призначення якого - збій в електропостачанні, при виникненні аварійних ситуацій у вигляді перевантажень, коротких замикань і т.д. Подальша електрична схема може серйозно відрізнятися в залежності від вартості електропроекти і його особливостей. Якщо в квартирі передбачений внутрішній електричний щит, то дроти підводяться спочатку до нього, після чого відбувається розбиття електричного кола на групи споживачів - окремі лінії для точок освітлення, розеток і силового обладнання.
В ідеалі на кожній окремій лінії споживачів повинні бути передбачені автоматичний вимикач і пристрій захисту. Таке обладнання не тільки захистить окремі групи споживачів, але і дасть широкі можливості по управлінню електричною мережею квартири.

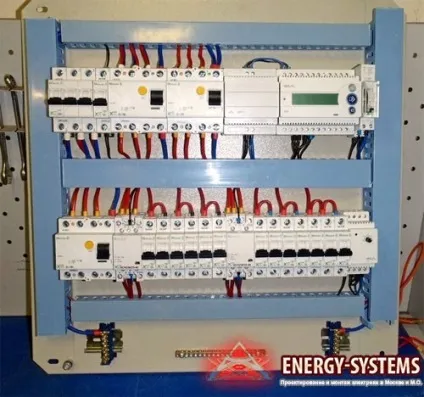

Приклад проекту електропостачання квартири
Наприклад, власник будь-якої миті зможе відключити якусь одну лінію для проведення ремонтних робіт, тоді як інші групи будуть продовжувати працювати. Якщо ви хочете дізнатися тип і номінал вже встановлених в квартирі автоматів, для цього достатньо оглянути окремий пристрій, на ньому обов'язково будуть нанесені величини в Амперах, які відповідають величині пропускається ними струму. За допомогою цих даних, наприклад, можна розрахувати навантаження на окрему лінію електричних споживачів, досить помножити номінал автомата на напругу електричної мережі.
Наприклад, якщо у вашій квартирі встановлений автоматичний вимикач номіналом 16А, то через множення цієї цифри на напругу в 220 В ви отримаєте споживану потужність на лінії споживачів в межах 3000 Вт. Потужність лінії визначає сумарну потужність обладнання, яке може бути до неї одночасно підключено. Кожен окремий електричний прилад має власну споживаної потужністю, дізнатися яку можна за допомогою технічного паспорта.
Розрахунок кабелів електрики в квартирі
Ще одне важливе питання при реалізації системи електропостачання - як розрахувати електропроводку в квартирі. Від електричного щита до розподільних коробам, автоматам, а після і до точок споживання простягаються дроти. Фахівці рекомендують використовувати для електрифікації будь-якої будівлі кабелі з одного матеріалу, тобто, якщо ви хочете використовувати мідні дроти, то не варто поєднувати їх з алюмінієвими на окремих ділянках проводки. Важливо пам'ятати, що при з'єднанні проводів з різних матеріалів, автоматично запускається процес окислення, який в майбутньому може привести до самих різних неприємностей.
Мідна проводка відрізняється кращими характеристиками, а тому професіонали рекомендують використовувати її для електрифікації житлових будинків і квартир.
Важливим питанням при виборі кабелю є вибір його перетину. Діаметр перетину повинен вибиратися відповідно до передбачуваного навантаження на мережу. Для розрахунку слід вирахувати сумарну потужність всіх електричних пристроїв, які будуть підключені в ланцюг і розділити їх на напругу мережі. Отримана величина - це сила струму, на основі якої і вибирається перетин. Для вибору найбільш підходящого перетину дроту слід провести нескладні математичні обчислення. Діаметр перетин слід брати з розрахунку 1мм на кожні 10 Ампер сили струму. Таким чином, якщо шляхом складання номіналу всіх електричних приладів і ділення цієї величини на напругу ви отримали силу струму, яка дорівнює 22 А. Цю величину потрібно розділити на 10 і вибрати найближчим існуюче перетин кабелю з запасом міцності. У нашому варіанті це буде мідний кабель з перетином 2,5 мм. Це слід враховувати, вирішуючи, як розрахувати електропроводку в квартирі.
Вибирати перетин кабелю і номінал автоматичних вимикачів найкраще одночасно і так, щоб вони відповідали один одному. Діаметр перетину повинен відповідати ампер номіналу автоматичного вимикача. Якщо різниця буде занадто великий, наприклад, якщо в мережі з мідним кабелем діаметром 2,5 мм будуть встановлені автоматичні вимикачі 32А, то це може привести до перегорання проводки.
Існує два основні варіанти організації проводки в будинку, перший - прокладка від автоматичного вимикача до всіх приміщень по черзі, одним шматком. Для такої організації не потрібні розподільні короби.
Другий варіант - проводка типу «зірка», яка передбачає прокладку проводів до споживачів від окремих розподільних коробок.
