Як розмістити сантехніку у ванній і туалеті згідно з нормами і здоровому глузду

Щоб сантехнічне обладнання працювало справно, важливо правильно розмістити його по вертикалі і горизонталі. Для полегшення безрасчётного проектування установки сантехніки, розроблена нормативна документація, в якій можна знайти більшість відповідей на ці серйозні питання.

Нормативна документація

Основні документи, які варто вивчити для планування та обладнання ванної кімнати і туалету:

Рекомендовані відстані при визначенні місця монтажу сантехніки вказані в СНиП 3.05.01-85. Європейські та американські стандарти (DIN і NKBA) майже збігаються з українськими нормативами, причому в США висоти трохи більше, а в азіатських країнах, навпаки, трохи нижче.

Вимоги нормативної документації при розміщенні сантехніки в туалеті і ванній кімнаті

Основний документ при розміщенні сантехніки - СНиП 3.05.01-85. Він декларує:

черговість виконання робіт;
розміри отворів під час прокладання труб крізь стіни та перекриття;
типи з'єднань сталевих труб;
рекомендації по кріпленнях труб;
вимоги до висоти установки санітарно-технічного обладнання;
вимоги до випробувань.

Розміщення ванних і туалетних кімнат над житловими приміщеннями не допускається. Над кухнею, в разі необхідності в двоповерхових будинках і квартирах - дозволяється.

Розмір туалету не повинен бути менше, ніж 0,8х1,2 (ШхГ) м. Для проживання сімей з інвалідом, розміри приміщень не можуть бути менше:

туалет з умивальником - 1,6х2,2 м;
ванна кімната або суміщений санвузол - 2,2х2,2 м.

Дані про висоту установки арматури водорозбору в приватних будинках (від осі арматури по горизонталі до сантехніки) зведені в таблицю 1.

600-700 мм, по відношенню до унітазу - попереду на 200-300 мм

Дані, наведені в цій таблиці, носять рекомендаційний характер. Більшість настановних розмірів можна знайти в заводській монтажної карті для кожної моделі, якій супроводжують свою продукцію серйозні виробники. Плануючи покупку устаткування, потрібно вивчити доступні пропозиції і можливості їх підключення. Так, деякі виробники унітазів передбачають кілька варіантів монтажу свого обладнання.

Допустимі відхилення висоти окремо розташованих приладів - ± 20 мм, групи однотипних - ± 5 мм

Вимоги по монтажу внутрішньої каналізації:

розтруби фасонних частин і труб монтуються проти руху потоку;
стики чавунних труб ізолюються просмоленому пеньком з зачеканенням цементним розчином;
бажано випуск унітазу безпосередньо монтувати до відвідної трубі, в крайньому випадку - через патрубок (чавун, ПЕ) або муфту (гума);
при монтажі унітазу з прямим випуском, розтруб труби відводу встановлюють врівень з підлогою;
монтаж унітазу допустимо на шурупи (з гумовою прокладкою під основу) або клей;
змивна труба лотка пісуара встановлюється під кутом 45 °, вниз по напрямку до стіни.

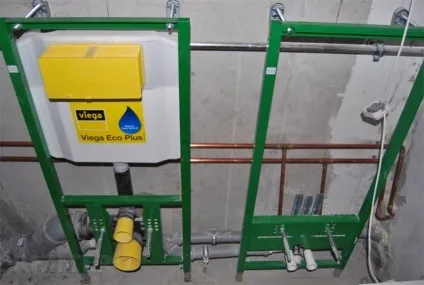

Монтаж рами приставних унітазу з прихованим бачком і біде

СНиП 2.08.01-89 і відомчими нормами нормуються мінімальні, максимальні або оптимальні розміри по горизонталі при розташуванні сантехнічного обладнання:

між біде і унітазом - не менше 0,25 м, проте не настільки далеко, щоб знизити ергономіку - не більше 0,45 м;
перед унітазом, біде має бути відкритий простір - від 0,6 м;
по обидві сторони від унітазу, біде має бути вільний простір - від 0,25 м;
перед ванною, душовою кабіною повинно бути відкритий простір - від 0,7 м;
перед умивальником вільна площа повинна складати ШхГ - не менше 0,7х1,1 м, при розташуванні умивальника в ніші - не менше 0,7х0,95 м;
рекомендована відстань від ванни / кабінки до умивальника - 0,3 м;
рекомендована відстань від ванни / кабінки до рушникосушки - 0,5-0,4 м.

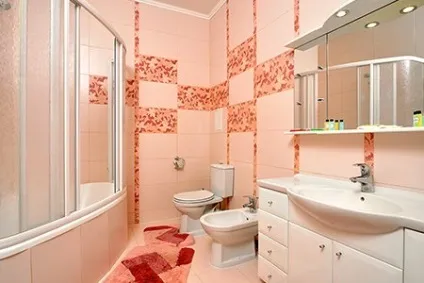

Оптимальне розміщення умивальника і дзеркала

Рекомендації по розміщенню обладнання, підводці води до змішувачів, діаметрами зливу

На етапі проектування будівництва потрібно задуматися про кількість санвузлів - туалетних і ванних кімнат, для правильного розміщення стояків і обліку навантажень. Якщо будинок великий і плануються гостьові кімнати, або в будинку проживають кілька поколінь родини - батьки, діти, онуки, то має сенс організувати не один санвузол. Гостьовий може містити тільки унітаз і умивальник, хазяйські санвузли обладнуються додатково ванною або душовою кабіною.

Поради по плануванню

Багато корисної інформації по монтажу сантехніки та готових планувань на різні випадки можна знайти в енциклопедії Ернста Нойферт «Будівельне проектування». Особливо це буде корисно тим, хто не має в своєму розпорядженні значними площами ванни і туалетної кімнати.

При розміщенні обладнання іноді потрібно орієнтуватися просто на здоровий глузд. Так, ванну в більшості випадків мають вздовж однієї зі стін або в кутку, але, якщо дозволяє площа, можна встановити її як острів, виконавши розводку в прихованому каналі в підлозі або підлоговому коробі. Мінімальна ж площа ванної кімнати диктує установку кутовий душової кабіни або сидячої ванни. При проектуванні ванної кімнати з природним освітленням потрібно брати до уваги розмір, розміщення та тип скління вікна.

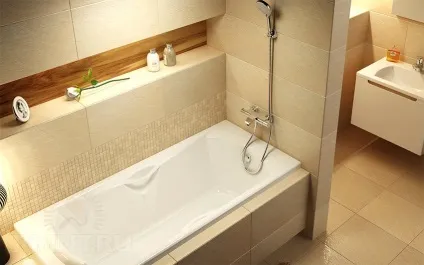

Чим довше ванна, тим дрібніше вона може бути

Дзеркало, як правило, встановлюють над умивальником. Якщо дзеркало розташоване на дверцятах шафки, він повинен бути розташований вище верхньої точки виливу змішувача. При установці в приміщенні двох окремо стоячих умивальників, відстань між ними не повинно бути менше 90 см, інакше одночасне користування буде скрутним. При цьому полотенцесушитель або кронштейн для рушників зручно розмістити між рукомийниками.

Планування ванної та туалету

Планування суміщеного санвузла

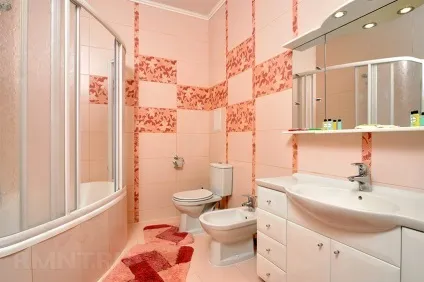

Приклад планування санвузла

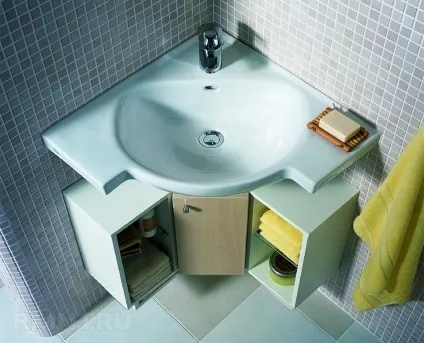

Економічне розташування кутових поличок і умивальника

Зліва / справа - як правильно виконати підводку холодної та гарячої води до змішувача

Традиційно підводка води до змішувачів виконується в розрахунку на правшів і з урахуванням того, що краном холодної води користуються частіше: справа - холодна вода, зліва - гаряча. Крім цього, таке розташування більш безпечно для дітей-правшів - менше ризику випадково обваритися гарячою водою (на замітку батькам, чиї діти - лівші!).
