Як розібрати телефон motorola k1m, корисні статті від itcomplex

Важливо! Все, що Ви робите - робите на свій страх і Пріск. Пам'ятайте: після розбору пристрою ви позбудетеся гарантії виробника.

Ось що нам знадобиться:

• спеціальна пластикова лопатка (spudger)
• викрутка-зірочка розміром T5
• пінцет

2.
Продовжуючи натискати на виступ, посуньте чорну задню кришку у напрямку до цього виступу.
Зніміть задню кришку.

3.
Візьміться з обох сторін за верхні куточки акумулятора, позначені написом «Pull Here». і потягніть.

5.

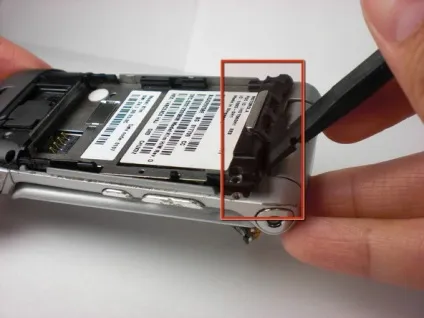

Візьміться за задню частину корпусу біля шарнірних петель і підніміть. Обережно вставте пластикову лопатку під металеву пластину акумуляторного відсіку, як показано на зображенні.

Натисніть на виступи, це допоможе витягти деталь.
Під час вилучення задньої частини корпусу може випасти невелика деталь з білої гуми. У цьому випадку просто встановіть цю деталь на місце.
Отже, ви зняли задню частину корпусу.

6.
Зніміть декоративну рамку.
Звертатися з рамкою потрібно дуже обережно. Вона дуже тендітна, так що відокремлюйте її повільно і поступово.
Можна підчепити рамку пальцями або пластикової лопаткою. При цьому потрібно докласти достатнє зусилля.

Потім обережно подденьте лицьову панель з дисплеєм з краю пластикової лопаткою і зніміть.

Будьте обережні! До лицьовій панелі можуть причепитися підкладка клавіатури і системна плата (деталь зеленого кольору). Знімаючи лицьову панель з дисплеєм, обережно притримуйте системну плату.

8.

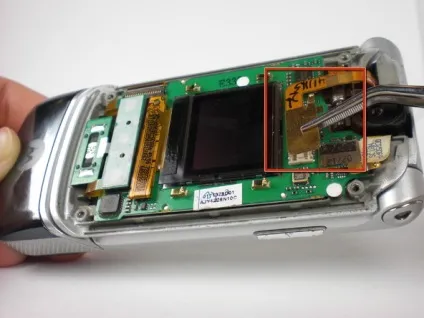

Обережно, за допомогою пінцета або просто руками, від'єднайте помаранчевий шлейф від Голковий роз'єму.

Від'єднавши шлейф, можна витягти системну плату за допомогою пінцета.

Обережно зніміть допоміжний ЖК-екран із зеленою системної плати.

9.
Візьміться пальцями за системну плату нижнього флипа і зніміть її.

Обережно відокремте клавіатуру.
