Як розібрати ноутбук dell inspiron n5110

Компонування даного пристрою така, що для будь-якої маніпуляції (будь то чистка системи охолодження, заміна жорсткого диска або заміна модуля Wi-Fi) вимагає повного розбирання ноутбука. На жаль, ця процедура не швидка і вимагає деякої акуратності при розбиранні. Якщо, ви не впевнені в своїх силах - краще довірте цю процедуру людям, які займаються ремонтом ноутбуків професійно.

У даній статті, ми послідовно розглянемо як розібрати ноутбук Dell Inspiron N5110.

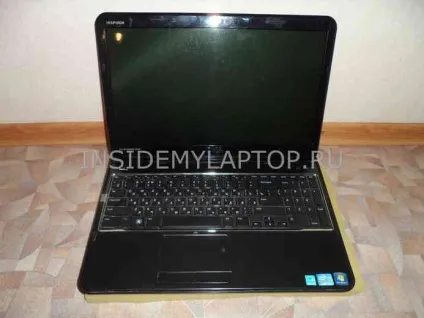

Загальний вигляд пацієнта:

Крок 1. Що б не нашкодити пристрою, будь-які маніпуляції з ноутбуком, необхідно починати з вимкнути блок живлення і зняття акумулятора. На даному ноутбуці акумулятор утримує два замки - зрушуємо їх в напрямку червоних стрілок і знімаємо батарею в напрямку жовтої:

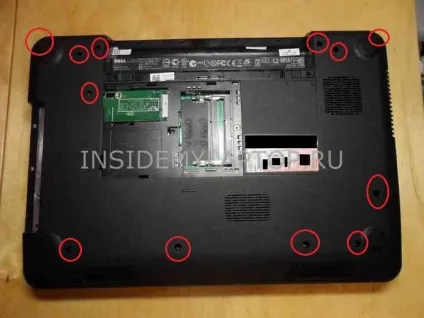

Крок 3. Закриваємо матрицю і вивертаємо все гвинти з нижньої частини ноутбука (12шт.). Два гвинта в верхніх кутах, знаходиться під заглушками:

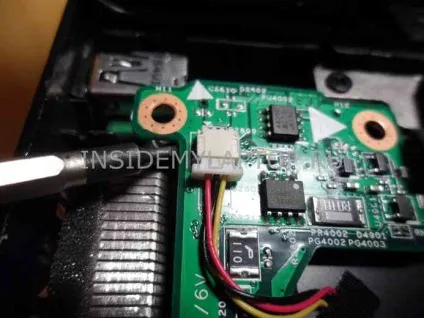

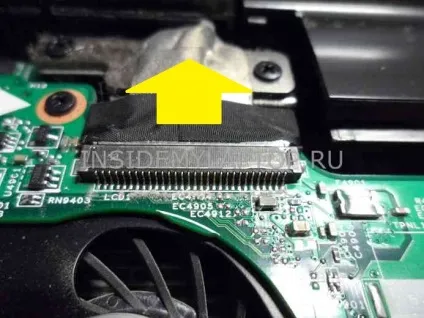

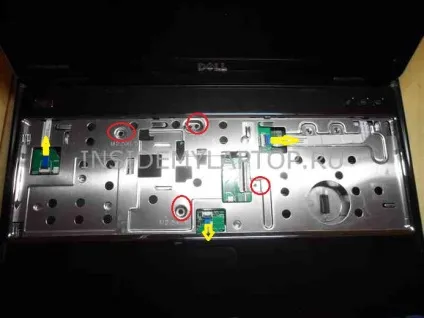

Крок 4. Перевертаємо ноутбук назад на ніжки. Акуратно (пам'ятаємо, що ми викрутили гвинти з шарнірів на нижній частині, що істотно збільшило шанс поламати пластикові стійки усередині пристрою) відкриваємо матрицю. Відключаємо шлейфи від материнської плати (3шт) і викручуємо залишилися гвинти, які утримують корпус (4 шт.). Як і у випадку з клавіатурою, все три роз'єми складаються із сірої корпусу і чорного замку. Так само відкриваємо замок і відключаємо шлейф в напрямку жовтої стрілки:

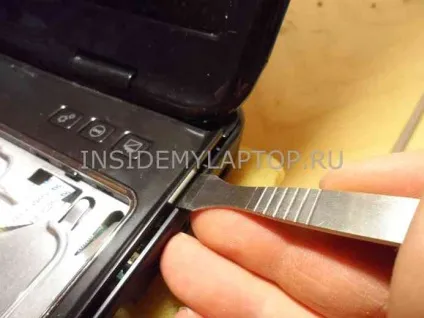

Крок 5. Тепер корпус ноутбука тримається тільки на засувках. Підсовує широку лопатку або підручний засіб (наприклад кредитка) і отщелкивали засувки по периметру:

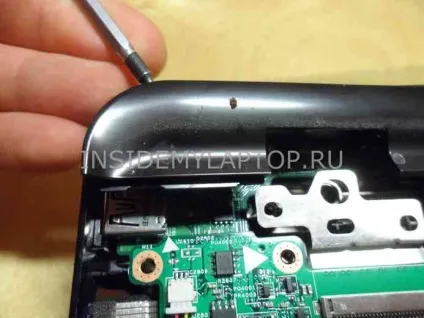

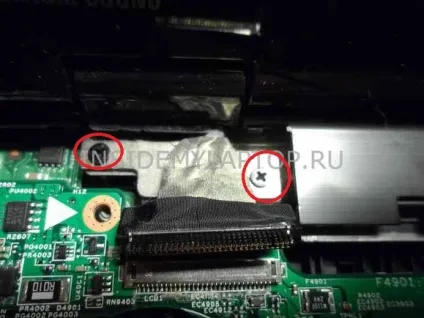

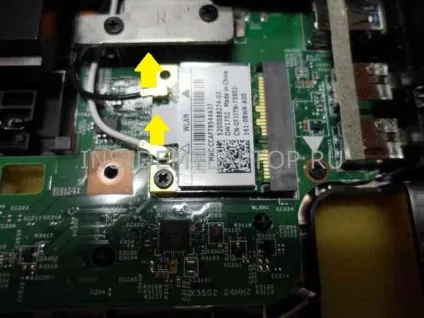

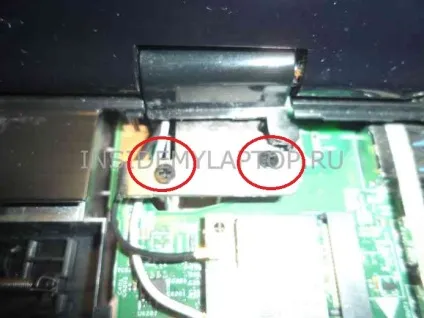

Крок 6. Для отримання плати, нам необхідно зняти кришку ноутбука. Для цього нам необхідно відключити шлейф матриці від материнської плати, відключити дроти антени безпровідного модуля і відкрутити по два гвинти на кожному шарнірі кришці:

Крок 8. Знімаємо декоративну панельку:

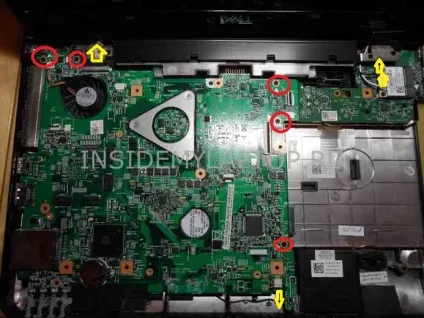

Крок 9. Для вилучення материнської плати, нам треба відключити шлейфи від плати (1шт.) І викрутити гвинти (5шт.), Які утримують плату в корпусі:

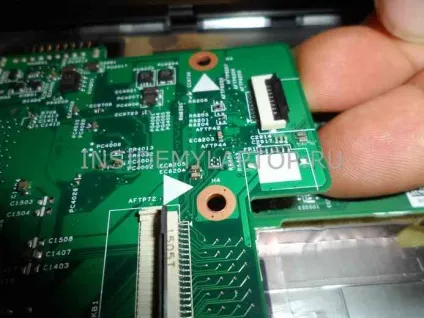

Крок 10. Акуратно дістаємо плату з корпусу. Верхні лівий і правий кути основної плати підключаться роз'ємами до додаткових модулів. Попередньо расстикуйте ці роз'єми:

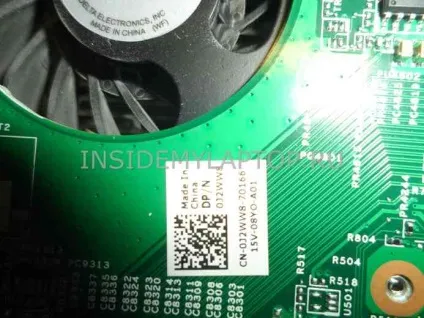

На материнській платі є такі позначення:

Виконуємо необхідні маніпуляції з платою і збираємо все в зворотному порядку.
