Як розібрати ноутбук dell 3520 і поміняти жорсткий диск
Сьогодні я покажу, як на ноутбуці DELL 3520 поміняти жорсткий диск, пам'ять, привід і Wi-Fi модуль.
- Насамперед перевертаємо ноутбук і знімаємо акумуляторну батарею.
Зрушуємо засувки в різні боки і висуваємо батарею.
- Щоб зняти верхню кришку потрібно відкрутити всі гвинти на нижній панелі ноутбука, які ми бачимо.
Тут все болти одного розміру.
Перед тим як викручувати все болти ми витягуємо картрідер, він знаходиться на бічній панелі.

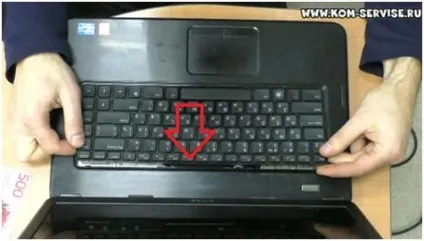

- Далі знімаємо клавіатуру, перевертаємо і відкриваємо ноутбук.
Для того щоб зняти клавіатуру потрібно плоскою викруткою відкрити всі ключі знаходяться верхній частині клавіатури.
Їх чотири штуки, відкриваємо по черзі, починаючи з крайньої, заганяючи під клавіатуру пластикову карту.

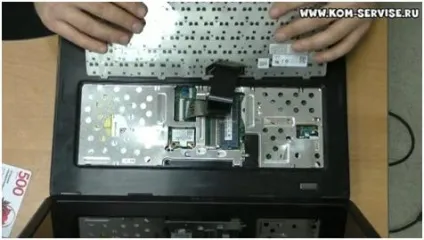

- Верхню частину клавіатури піднімаємо, і зрушуємо вперед, таким чином, вивільняючи нижню частину клавіатури.
Відгинаємо клавіатуру в свою сторону, і від'єднуємо шлейф.
Піднімаємо коричневу засувку вгору, і від'єднуємо шлейф клавіатури.
Прибираємо клавіатуру в сторону.
Тепер нам потрібно дістатися до жорсткого диска.
Під клавіатурою викручуємо два болта.
Від'єднуємо шлейф на тачпад і на кнопку.
Для того щоб підняти верхню кришку нам потрібно загнати картку між двох половин.
Після отщелкивали всі засувки по периметру цієї пластиковою карткою, і піднімаємо верхню кришку.

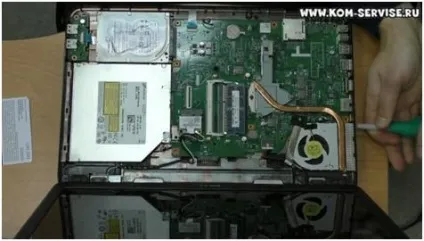

Таким чином, ми дісталися до внутрішніх частин ноутбука.
Тепер почистимо кулер, пилу накопичилося там мало, так що ми не будемо його розбирати.
Кулер можна почистити зверху щіткою, а потім видути з краю грушею.
В даному випадку нам потрібно було дістатися до жорсткого диска, що ми і зробили.

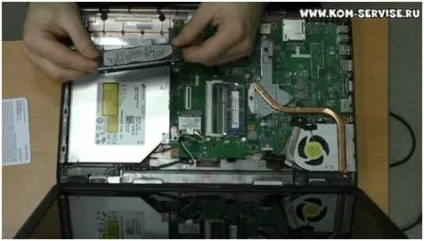

Жорсткий диск не чим не кріпиться, його тримає верхня кришка.
Просто піднімаємо його, тут він тоненький п'яти міліметровий.
Беремо інший жорсткий диск і встановлюємо новий.
Починаємо зворотний збірку.
Ставимо на місце верхню кришку, притискаємо по периметру, защелкивая всі засувки.
Підключаємо два шлейфа це шлейф від тачпада і від кнопки.
Прикручуємо два болта, які знаходяться під клавіатурою.

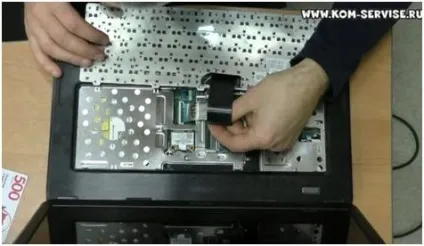

Щоб поставити клавіатуру назад, спочатку встановлюємо шлейф в роз'єм.
Встановлюємо його написом «UP» вгору, не помиліться.
При установці потрібно звернути увагу на голубенькі ключі по краях шлейфу вони повинні зайти в пази, не стискаючи шлейф.
Після цього защелкиваем коричневу засувку.
Вставляємо нижню частину клавіатури в пази.
Після притискаємо верхню частину, тим самим защелкивая все ключі.
