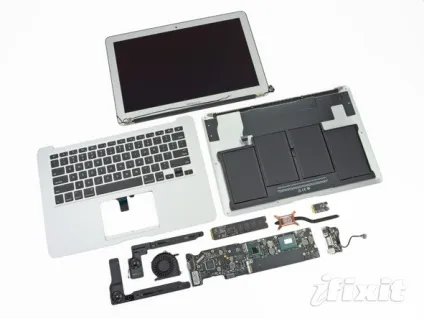

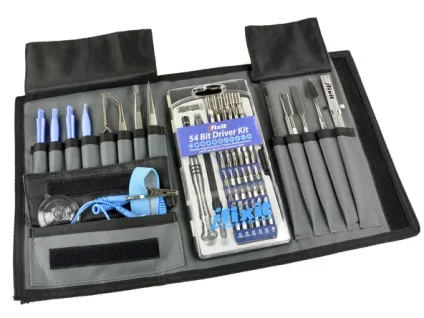

Ось що нам знадобиться:
- п'ятипелюстковий зіркоподібна викрутка типу Pentalobe для MacBook Air
- хрестова викрутка розміром # 00
- спеціальна пластикова лопатка (spudger)
- викрутка-зірочка розміром T5
- викрутка-зірочка розміром T9
Важливо! Все, що Ви робите - робите на свій страх і Пріск. Пам'ятайте: після розбору пристрою ви позбудетеся гарантії виробника.
Він такий легкий, що ось-ось злетить зі столу ...
Отже, що ж Apple примудрилася втиснути в цей ультратонкий ультрабук на цей раз?
- Процесор Intel Ivy Bridge Core-i5 з функцією прискорення Turbo Boost
- Графічне ядро Intel HD Graphics 4000
- 128 Гб флеш-пам'яті
- 4 Гб оперативної пам'яті DDR3L 1600 МГц
- USB 3.0
- Роз'єм живлення MagSafe 2
Навіть при такому тонкому корпусі, фірмі Apple вдалося забезпечити новий Air всілякими корисними роз'ємами.
І хоча Air ніяк не назвати громіздким, ми здивувалися, що Apple не зробила цю модель тонше попередньої.
Радом з гніздом для навушників, на лівій стороні MacBook знаходяться новий роз'єм живлення MagSafe 2 і один з двох портів USB 3.0.
На протилежного боку ми бачимо пристрій читання карт пам'яті SD, другий порт USB 3.0 і, звичайно ж, спільне дітище компаній Apple і Intel: порт Thunderbolt.
Це так не схоже на Apple; лише трохи оновивши MacBook Air, вони привласнили моделі новий номер: A1466.
Нас радує нова нумерація моделей, при якій нам буде набагато простіше допомогти людям ідентифікувати їх ноутбуки для обслуговування.
Роз'єм живлення MagSafe 2 є (поки) розкішшю, якої удостоїлися тільки новий MacBook Air і MacBook Pro з дисплеєм Retina.
Як бачите, новий роз'єм живлення MagSafe 2 (внизу) набагато тонше і ширше свого попередника. І це має значення, тому що схоже, що товщина пристроїв Apple визначається тільки розміром портів.
Тільки уявіть собі, яке тоненьке пристрій вони б змогли випустити, якби всі засоби зв'язку і підзарядки були бездротовими ...
Apple продає адаптери MagSafe 2 за 10 доларів, так що вам не доведеться викидати 27-дюймовий дисплей Thunderbolt. Уф!
Ми напружилися, зіткнувшись з фірмовими п'ятипелюстковими гвинтами Apple невідомого розміру.
На щастя, у нас є спеціальні інструменти. Наша п'ятипелюстковий викрутка швидко впоралася з цими жахливими хитромудрими гвинтами.
Отже, ми викрутили гвинти, тепер знімаємо нижню панель і заглядаємо всередину ноутбука.
Щоб не розгубити викручені при розбиранні шурупи, ми використовуємо спеціальний магнітний килимок.

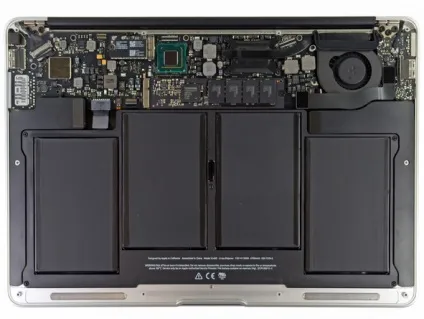

Як і в більшості мобільних пристроїв, більшу частину простору займає акумулятор.
Зсередини Air нової конфігурації дуже схожий на торішній, є лише невеликі зміни в розташуванні деталей.

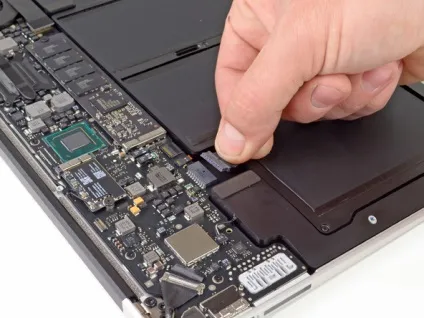

Щоб дістатися до джерела живлення Air, нам потрібно лише від'єднати роз'єм і викрутити кілька шурупів за допомогою викрутки-зірочки розміром T5.

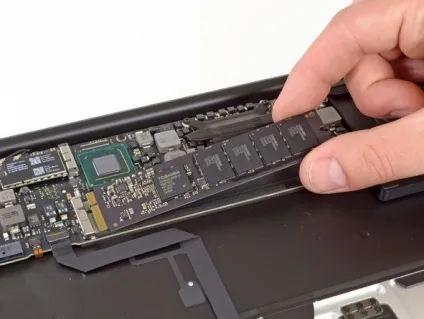

На перший погляд, SSD-накопичувач на 128 Гб майже ідентичний встановленому в торішньої моделі.

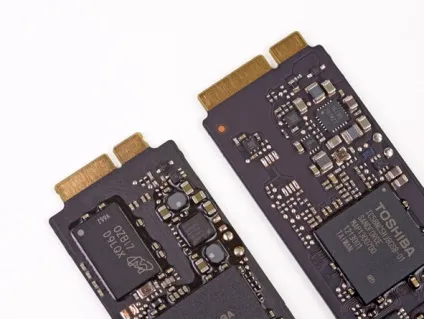

Але при більш уважному розгляді виявилося, що у нинішнього модуля флеш-пам'яті трохи відрізняється роз'єм!
Схоже, у цього SSD-диска абсолютно нова конструкція. Мабуть, новий пристрій засноване на контролері SandForce, тільки з маркуванням Toshiba.

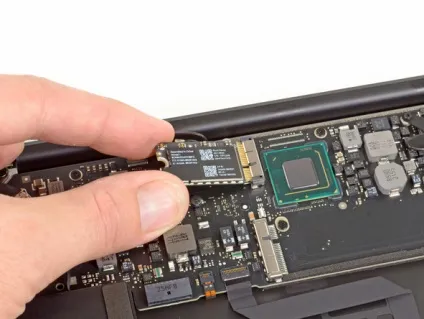

Можна сказати, що модуль бездротового зв'язку Broadcom BCM 943224 виглядає майже ідентичним встановленому в торішньої моделі, але не будемо повторюватися.
Давайте краще зосередимося на відмінностях. Apple перевернула наклейку «Зібрано в Китаї» на 90? і наклейку з внутрішнім кодом аж на 180 ?!

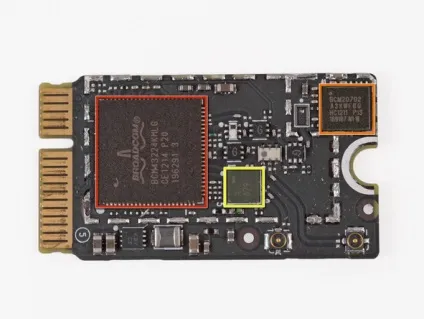

Якщо ви подумали, що ми жартуємо, зніміть електромагнітні щити, і ви побачите ті ж самі мікросхеми, що і в минулорічній моделі:
- Однокристальний приймач Broadcom BCM4322 Intensi-fi® з підтримкою стандарту 802.11n для мереж Wi-Fi (обведений червоним)
- Однокристальний процесор Bluetooth 4.0 Broadcom BCM20702 з підтримкою технології Bluetooth з низьким енергоспоживанням (BLE) (обведений помаранчевим)
- Модуль антенного перемикача Murata (обведений жовтим)
Настала черга динаміків.
Новий Air оснащений стереодинаміками, так що цілком можна влаштувати вечірку.
Можливо, ви запитаєте: «А що це за чорна паличка, за допомогою який витягували динаміки?» Це Spudger - спеціальна пластикова лопатка. Вона забезпечена захистом від статичної електрики і виготовлена з жароміцного матеріалу. Це абсолютно необхідний інструмент для роботи з чутливою електронікою.
Одинокий вентилятор кріпиться декількома зіркоподібними шурупами.
Ми сподівалися виявити новий асиметричний вентилятор, і не розчарувалися!
Далі ми витягуємо плату введення-виведення з лівого боку, на якій розташований роз'єм живлення MagSafe 2.
Поруч з роз'ємами MagSafe 2 і USB 3.0, стандартний 3,5-мм роз'єм для навушників виглядає таким непоказним і старомодним. Коли ж Apple випустить новий роз'єм?
З новою функцією диктування в операційній системі OSX Mountain Lion, вам напевно знадобиться новенький мікрофон.
«MacBook, пішли повідомлення на мій iPhone, щоб я міг поговорити з Сири.»
Бум! Знімаємо системну плату.
Бам! Знімаємо радіатор.
Навіть з новою лінійкою процесорів, система охолодження виглядає практично так само, як в торішньої моделі. Настільки маленький радіатор на двоядерному процесорі, який може розганятися до 2,8 ГГц, воістину свідчить про його ефективності.
Ось що ми виявили на фронтальній стороні материнської плати:
- Контролер інтерфейсів Intel E201B953 SLJ8B (обведений помаранчевим)
- Контролер Thunderbolt Intel DSL3510L (обведений жовтим)
- 2-канальний контролер харчування Texas Instruments TPS2561 (обведений бірюзовим)
- Перетворювач напруги Linear Technology LT3957 (обведений синім)

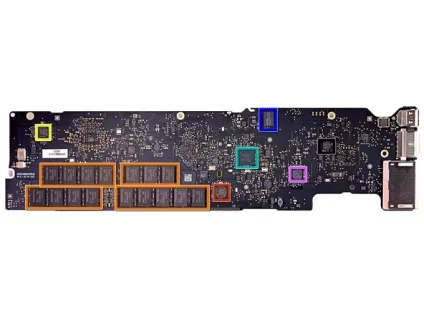

На звороті материнської плати знаходяться:
- Контролер USB SMSC USB25138 (обведений червоним)
- Пам'ять Hynix H5TC2GB3CFR DDR3L SDRAM (обведена помаранчевим)
- Мікроконтролер MAXIM 15120G (обведений жовтим)
- Мікроконтролер Texas Instruments Stellaris LM4FS1AH (обведений бірюзовим)
- Мікросхема послідовної флеш-пам'яті Macronics MXIC MX25L6406E (обведена синім)
- Контролер Texas Instruments TPS51980 (обведений рожевим)
- Контролер Texas Instruments CD3210 (обведений чорним)
Гарні новини! Якщо раптом трекпад перестане функціонувати, схоже, замінити його буде так само просто, як зазвичай.
На трекпаді ми виявили кілька примітних мікросхем:
- Silicon Storage Technology 25VF020 (обведений червоним)
- Мікроконтролер Cypress Semiconductor CY8C24794 (обведений помаранчевим)
- Broadcom BCM5976A0KU826 (обведений жовтим)
Модуль дисплея пригвинчений до верхньої панелі 6 зіркоподібними шурупами розміром T9.
Оскільки модуль дисплея є однією з рухомих частин MacBook Air, ці шурупи повинні бути досить міцними.
Заради зниження ваги MacBook Air в ньому відсутня захисне скло РК-панелі, на відміну від MacBook Pro. Це ще одна причина наявності корпусу з цілісного листа алюмінію.
- Якщо вам вдалося зняти нижню панель, всі компоненти досить легко замінити.
- Фірмові гвинти кріплення корпусу вимагають наявності спеціальної викрутки.
- Всі компоненти - включаючи оперативну пам'ять і SSD-накопичувач - є спеціалізованими.
- Нам складно рекомендувати даний ноутбук через неможливість його модернізації. Оперативну пам'ять і SSD-накопичувач в даний час замінити не можна, хоча щодо накопичувачів це питання може вирішитися в майбутньому. Хоча схильність Apple до використання фірмових шурупів сприяє бурхливому зростанню продажів інструментів iFixit, це недобре по відношенню до споживачів.
