Як розібрати ноутбук acer aspire 5742g

Тенденція останніх років - ускладнити доступ до компонентів ноутбука при його обслуговуванні та скорочення терміну служби самого пристрою. Один із способів для продовження життя ноутбука - регулярне чищення його системи охолодження, у випадку з Acer Aspire 5742G чистку можна зробити тільки з повним розбиранням пристрою. Другий варіант, для чого може знадобитися повне розбирання - заміна несправної материнської плати на нову.

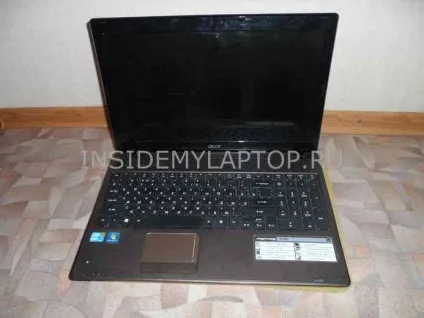

У даній статті, розглянемо, як розібрати ноутбук Acer Aspire 5742G повністю. Зовнішній вигляд сьогоднішнього пацієнта:

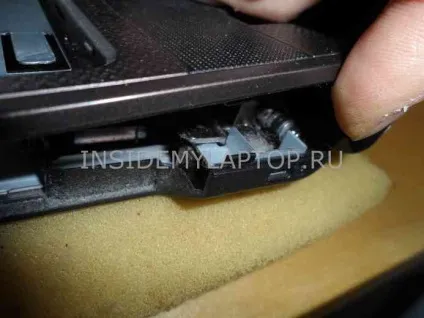

Крок 1. Щоб не нашкодити пристрою, будь-які маніпуляції з ноутбуком, необхідно починати з вимкнути блок живлення і зняття акумулятора. Для зняття, спочатку необхідно зрушити фіксатор засувок в напрямку червоної стрілки, а потім зрушити язичек засувок в напрямку жовтої стрілки і підчепивши за виступ - зняти акумулятор:

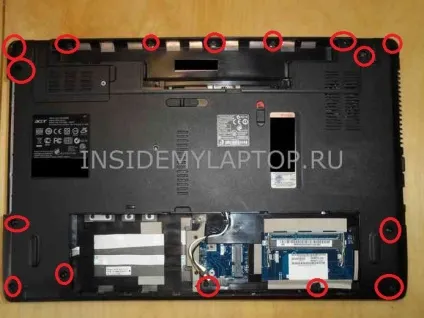

Крок 3. Перевертаємо ноутбук дном вгору. З нижньої частини, корпус утримують гвинти (16шт.) - будьте обережні, під акумулятором закручені короткі гвинти, не помиліться при складанні. Викручуємо їх:

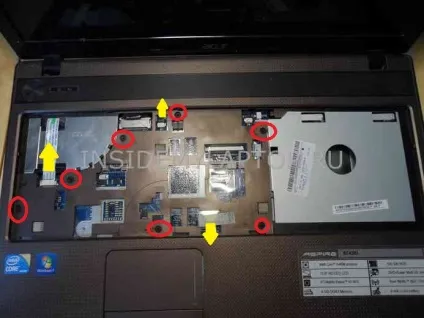

Крок 4. Перевертаємо ноутбук на дно, відкриваємо кришку. Перш ніж продовжити - треба відключити шлейфи від материнської плати (шт). Стрілки показують, в якому напрямку відключається шлейф. Тепер викручуємо гвинти, які утримують корпус (7шт):

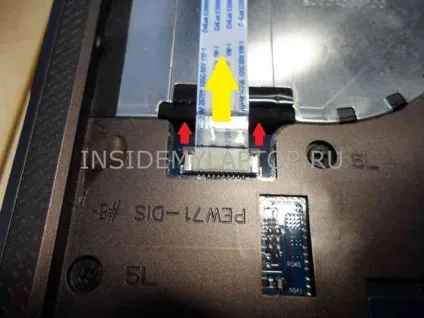

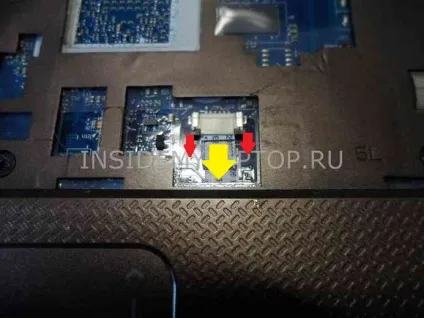

Для відключення білих шлейфів, необхідно, перш за все, відкрити замок (коричневого кольору), а вже потім відключати з роз'єму:

Крок 5. Тепер корпус нічого не утримує. Просто знімаємо верхню частину:

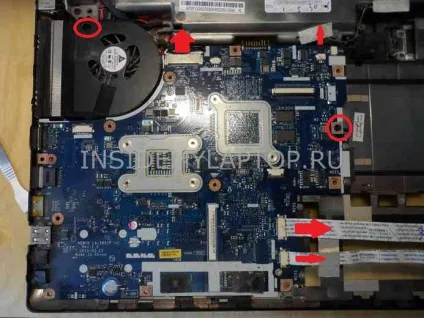

Крок 6. Перед нами материнська плата. Для її отримання - необхідно відключити всі шлейфи (4 шт) від неї і викрутити, утримують гвинти (2шт):

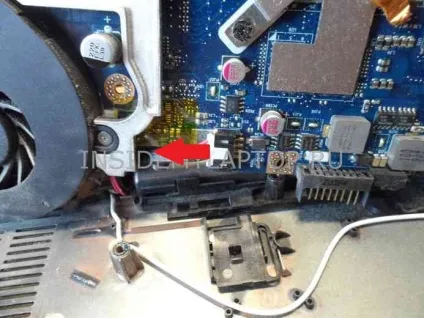

Крок 7. Акуратно виймаємо плату з корпусу, будьте обережні, знизу підключений ще один роз'єм. Відключаємо його:
