Розшифровка і види проводу АПВ

Перш за все давайте розберемося з основними параметрами дроти АПВ та його видами. Адже незважаючи на однотипність дроти технологія його виготовлення має певні відмінності.

Розшифровка дроти АПВ

Почнемо з того, що провід АПВ та розшифровка його абревіатури повністю дозволяють визначити його основні властивості. До таких належать матеріал струмоведучих частини і матеріал діелектрика.

Структура проводу АПВ

• Перша буква - А. Вона позначає, що провід виготовлений з алюмінію. Це досить дешевий матеріал і прийнятними струмопровідними властивостями.
• Друга літера - П. Вона позначає що це саме провід. Крім проводів можуть бути ще шнури, які позначаються символом - «Ш». На відміну від проводів шнури мають підвищену гнучкість і завжди мають ізоляцію. Провід ж можуть випускатися і без ізоляції.
• Третя буква - В. Вона позначає застосування в якості ізоляції вінілу або як його ще називають ПВХ пластика. Даний матеріал має досить стабільні діелектричні властивості, які при дотриманні умов експлуатації зберігаються досить тривалий час. Зазвичай це не менше 15 років.
• Після абревіатури зазвичай йде цифра. Вона позначає номінальний переріз проводу. Наприклад, провід АПВ 16 означає що провід має перетин в 16 мм 2. Всього ж існує 11 типів перетину проводів АПВ з номінальними параметрами від 2,5 мм 2 до 120 мм 2.

Види проводів АПВ

До речі в залежності від перетину дроту АПВ в значній мірі відрізняються один від одного візуально. Крім того, візуально дроти відрізняються за кольором, але давайте про все по докладніше.

Провід АПВ 4-16

Провід АПВ 4 випускається складається з однієї литий жили відповідного перетину. Це правило відноситься до всіх типів проводів перетином до 16 мм 2. До даного типу-розміру провід виходить досить гнучким і зручним в монтажі.

Провід АПВ 25 і 35

Але зі збільшенням перетину жили випускати провід, що складається з однієї жили стає не дуже зручним як в плані монтажу, так і виходячи з економічних міркувань. Тому дроти з номінальним перетином в 25 і 35 мм 2 випускають складаються з 7 дротів меншого перетину скорочення між собою.

Розташування окремих дротів в проводах АПВ

А для проводів з номінальним перетином в 50 мм 2 і більше і зовсім застосовують технологію скручування не менше 19 дротів. Завдяки цьому характеристика проводу АПВ дозволяє його згинати в достатній мірі, а також знижує ризик поломки дроту при багаторазових згинання.

Номінальні параметри проводів АПВ

Ясна річ, що чим більше перетин дроту, тим товщі повинна бути і товщина його ізоляції. І тут так само є номінальні і мінімальні показники, які ви можете побачити в таблиці.

Варіанти забарвлень дроти АПВ та їх буквене позначення

Ще одним фактором візуального відмінності проводів є їх забарвлення. Залежно від вимог замовника інструкція дозволяє випускати провід із суцільним фарбуванням або з забарвленням у вигляді двох смуг розташованих діаметрально по відношенню один до одного.

Зверніть увагу! При нанесенні забарвлення за допомогою двох смуг крім самої забарвлення має бути нанесено буквене позначення кольору. Для виключення плутанини дане позначення так само регламентується.

Характеристики дроти АПВ

Якщо брати провід АПВ та технічні характеристики, то їх можна розділити на механічні та електричні параметри. Вони багато в чому залежать від властивостей матеріалу виготовлення - алюмінію, але для розгляду сфери застосування дроти давайте їх розглянемо окремо.

Механічні характеристики проводу АПВ

Для початку давайте зупинимося на механічні характеристики проводу АПВ. Як відомо алюміній матеріал досить м'який і гнучкий. У той же час він має низьку температуру плавлення і досить швидко втрачає свої властивості при переломленні.

Вигин дроту АПВ

Електричні характеристики проводу АПВ

Дуже важливим параметром є електричні характеристики проводу. Від них безпосередньо залежить не тільки пропускна здатність вироби, а й сфера його застосування.

Опір проводів ПВА

• Одним з основних електричних параметрів є опір дроти. Воно безпосередньо залежить від його перетину. Так, наприклад, АПВ 6 провід повинен мати внутрішній опір не більше 5,1 Ом / км. А провід перетином в 50 мм 2 опір не більше 0,641 Ом / км.

Зверніть увагу! В процесі експлуатації і при тривалому зберіганні відбувається часткове окислення токоведущей жили. У зв'язку з чим допускається відхилення зазначених значень до 20%.

Поставки проводу АПВ

Останнім аспектом, на який варто звернути увагу - це спосіб його поставки замовнику. Тут те ж є деякі важливі деталі.

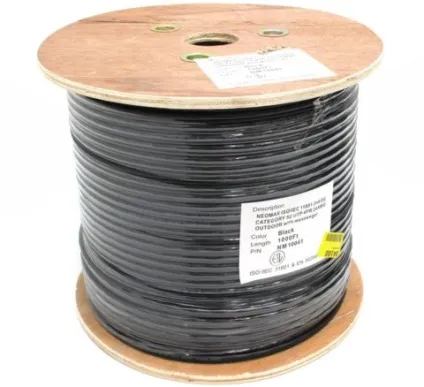

Провід АПВ поставляється в бухтах

• Перш за все слід пам'ятати, що провід досить ломок і тому його надмірне згинання може привести до поломки або погіршення фізико-хімічних властивостей. У зв'язку з цим при виборі дроти своїми руками зверніть увагу, щоб бухта була згорнута з радіусом не більше 20 діаметрів проводу.
• При цьому зазвичай в одній бухті повинно бути близько 100 метрів проводу. Інші розміри бухти обговорюються окремо. При цьому у всіх випадках в бухті не повинно бути шматків дроту з довгою менш 20 метрів.

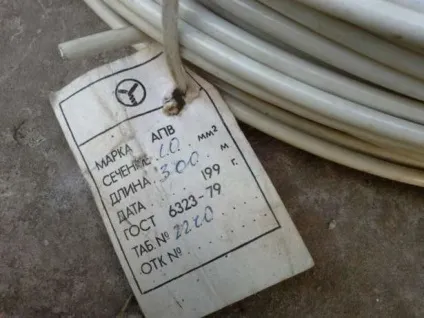

Значення зазначені на бухті дроти АПВ

• При огляді дроти вас повинна цікавити не тільки його ціна. Зверніть увагу на наявність знаків заводу-виготовлювача на бухті, наявність ГОСТу виготовлення і дати. Крім того, на бухті повинна бути перетин кабелю, його довжина і маса. Останній параметр ви можете порівняти з нормованими значеннями, наведеними в таблиці нижче. Відмінності не повинні перевищувати 10%.

Як бачите провід АПВ 6 та інших перетинів досить вимогливий до умов розміщення та монтажу. У той же час його вартість є його головною перевагою. Тому його часто використовують для монтажу мереж освітлення всередині приміщень, монтажу вторинних ланцюгів і прокладки силових ліній не схильних до переміщенню. Адже непогане співвідношення ціни і якості дозволяє застосовувати його для багатьох не особливо відповідальних механізмів.
