Як розібрати і почистити від пилу ноутбук asus p53s

Досить часто ми стикаємося з ситуацією, коли вірний помічник, а для кого-то і зовсім друг і товариш, починає вести себе неадекватно (гальмує, зрідка вимикається) і найбільш помітне - дуже сильно гріється корпус. Скажу з досвіду: зволікати не можна ні в якому разі, і потрібно провести чистку ноутбука в сервісному центрі або самостійно. Для тих хто вирішить самостійно почистити ноутбук і написана дана інструкція. Сьогодні ми докладно вивчимо методику чищення ноутбука ASUS P53S.

Насамперед слід зняти батарею, а також викриття всі видимі болтики два утримують кришку відсіку з оперативною пам'яттю, жорстким диском, і модулем Wi-Fi. Два болтика під батареєю і ще два по краях ноутбука (все відзначено червоним). Крім того є ще два болтика під гумовими ніжками (відзначено зеленим).

Знявши нижню кришку ми отримуємо доступ до подальшої розбиранні ноутбука. Необхідно викрутити 14 болтів (відзначено червоним), а також слід відразу відключити роз'єми антен модуля Wi-Fi (відзначено зеленим)

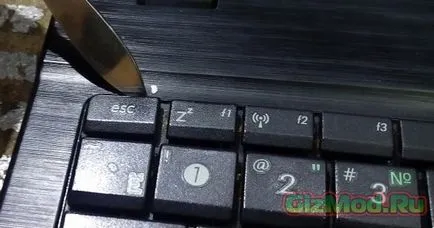

Після всіх виконаних вище операцій слід перевернути ноутбук. Зняти клавіатуру можна отщелкнув п'ять пластикових засувок у верхній частині.

Під клавіатурою виявляються шість болтів утримують верхню частину корпусу, а також один болтик утримує привід DVD (відзначений зеленим). Також слід відключити два шлейфи (1. Шлейф тачпада; 2. Шлейф кнопки харчування)

Витягнувши привід DVD необхідно відкрутити три маленьких болтика утримують корпус.

Викрутивши всі болтики, відключивши шлейфи, витягнувши привід DVD можна знімати верхню частину корпусу ноутбука. Для цього необхідно гострим предметом (скальпелем) расщелкнуть в районі тачпада і далі пройтися по всьому периметру корпусу.

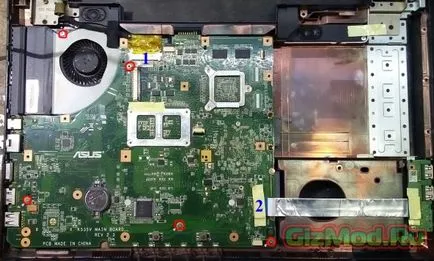

Знявши верхню частину перед нами відкривається внутрішній устрій ноутбука. Щоб зняти материнську плату необхідно викрутити п'ять болтів (відзначено червоним) і відключити два шлейфи (1. Роз'єм матриці; 2. Шлейф додаткових портів USB)

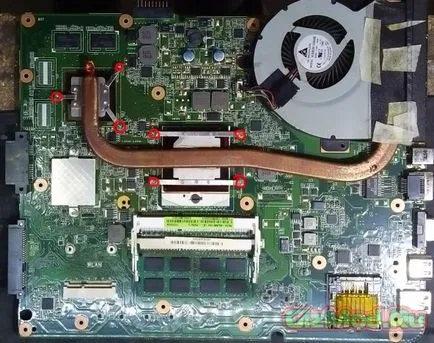

Знявши материнську плату можна переходити до зняття системи охолодження і власне її очищення. Для цього необхідно відкрутити сім болтів (чотири на процесорі і три на чіпі GPU).

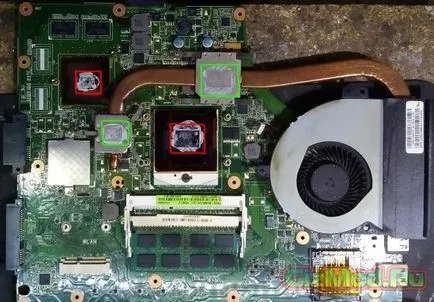

Після зняття СО необхідно очистити від старої термопасти як кристали чіпів процесора і GPU (виділено червоним) так і з підкладки радіатора (виділено зеленим).

На жаль, я забув сфотографувати як розбирається кулер. Вентилятор утримується за радіатор за допомогою клейкої стрічки видно на фото вище.

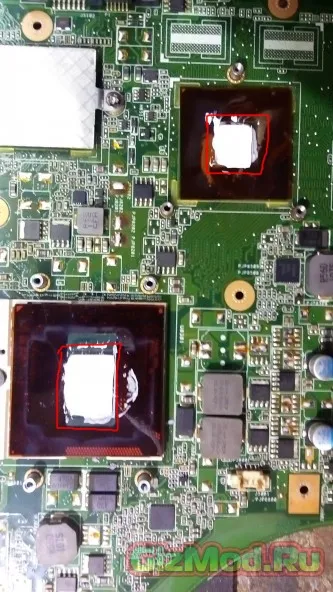

Після ретельного видалення всіх слідів термопасти як з підошов радіатора (відзначені зеленим) так і з кристалів чіпів (відзначено червоним) і нанесення нового шару термопасти, можна не поспішаючи приступати до складання ноутбука в зворотній послідовності (обов'язково перевіряючи підключення всіх роз'ємів на свої місця).

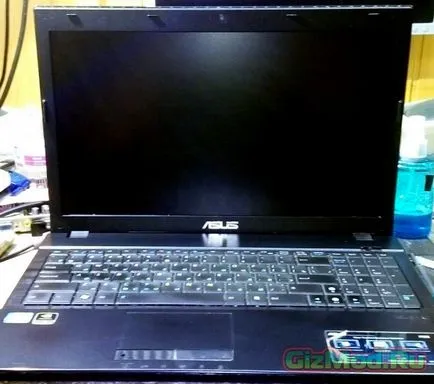

Герой нашого огляду після складання. Чистий, красивий прослужить своїм господарям ще довгий час. Всім дякую за увагу.
