Як розбирається фотоапарат nikon d5100, ремонт своїми руками частину 2

Home Дзеркальні фотоапарати Nikon Особливості розбирання дзеркальних фотоапаратів Nikon D5100

Особливості розбирання дзеркальних фотоапаратів Nikon D5100

Хто розбирав перший в житті дзеркальний фотоапарат. могло здатися, що було викручені половина відра різних гвинтиків і шурупчиків. Ми не будемо детально описувати кожен гвинтик. Деякі моменти розбирання опустимо, тому що, поверти мені, де то на сімдесятому гвинті, Вам набридне, Ви втратите інтерес до статті і ми не дійдемо до самого головного - внутрішньої начинки фотокамери.

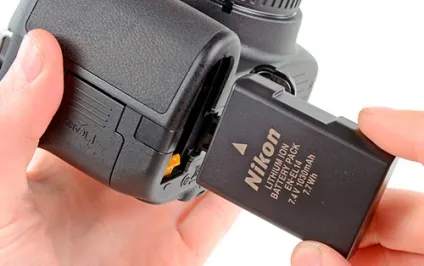

Приступаючи до ремонту електронної техніки, насамперед, необхідно відключить харчування. У разі ремонту дзеркального фотоапарата - виймаємо акумулятор з відсіку камери.

Тип акумулятора в Nikon D5100 - EN-EL14 Li-ion 7.4 V +1030 mAh, цей тип акумулятора так само використовується в дзеркальній фотокамері D3100 і цифровому фотоапараті Nikon COOLPIX P700.

Перш ніж почати відкручувати гвинти, пам'ятаємо, що гвинтики і шурупчики в фотоапаратах мають різні довжину і діаметр, встановлений гвинт в процесі складання не на своє місце може привести до сумних наслідків.

Для того щоб демонтувати задню частину корпусу, відкручуємо гвинти нижньої частини корпусу фотоапарата, з правої і лівої частини, іншими словами все, що по периметру корпусу.

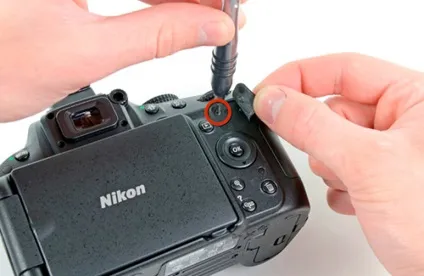

Незабутній про один захований гвинт під гумовою накладкою (хват для великого пальця), як показано на фото вище.

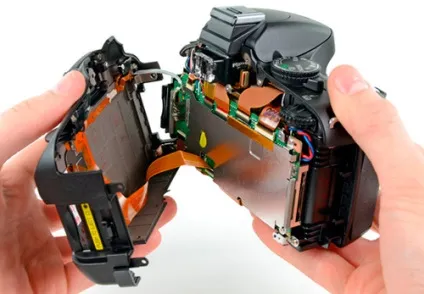

Акуратно демонтуємо задню частину корпусу. Пам'ятаємо про те, що задню кришку ще утримують два шлейфа.

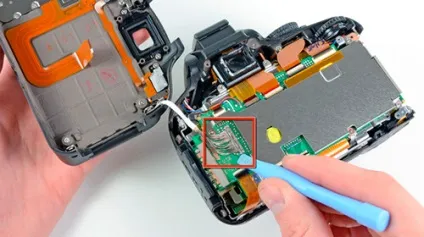

На початку піднімаємо засувку роз'єму і виймаємо шлейф йде до кнопок управління, потім акуратно від'єднуємо від системної плати шлейф дисплея, як показано на фото зверху.

У наступній частині ми розглянемо склад системної плати дзеркального фотоапарата Nikon D5100 ...
