Як развоздушіть систему опалення
Однією з головних проблем в роботі системи опалення є поява в ній повітряних пробок. За великим рахунком всі можливі типи систем водяного опалення в приватному будинку працюють за схожим принципом - проходження гарячого теплоносія за приладами опалення для нагріву приміщень. Тому, для того щоб визначити, як развоздушіть систему опалення, необхідно зрозуміти і знайти причини виникнення цього явища. Вони можуть бути дуже різні і, перш за все, необхідно розібратися, чому завоздушівается система опалення.
Як повітря потрапляє в контур
Системи опалення бувають двох типів:
Для нормальної роботи опалення відкритого типу в ній має дотримуватися суворе умова - постійний ухил труб і радіаторів у напрямку руху теплоносія. Кишень, в яких міг би зібратися повітря в системі опалення, бути не повинно.
Повітря в відкритих системах потрапляє в опалення через розширювальний бачок
Найчастіше повітря в відкритих системах потрапляє в опалення через розширювальний бачок. Оскільки рідина в ньому контактує з атмосферою, то повітря може як просто поглинатися теплоносієм, так і у вигляді дрібних частинок залучатися до системи. У міру остигання по ходу руху повітря виділяється з води у вигляді дрібних бульбашок. Вони піднімаються вгору відповідно до фізичними законами. Постійний ухил мережі дає їм можливість рухатися проти течії теплоносія в верхню точку системи і потрапляти в розширювальний бак, знову повертаючись в атмосферу.
Проектування закритих систем. навпаки, повинно проводитися таким чином, щоб в ній були місця, де виділяється з теплоносія повітря міг би накопичуватися. У цих місцях встановлюється спеціальне обладнання, що дозволяє развоздушіть систему, не порушуючи її герметичність.
Так як закрита система не контактує з атмосферою, то повітряна пробка в ній може з'являтися в результаті наступних факторів:
Ремонтні роботи можуть привести до повітряної пробці
- в результаті неправильного заповнення;
- виділяючись зі свіжого теплоносія;
- після проведення ремонтних робіт;
- через корозію внутрішньої поверхні елементів мережі;
- в системах з алюмінієвими радіаторами вода може реагувати з металом, виділяючи при цьому водень;
- через утворення ушкоджень, течі і підсосу повітря.
Повністю виключити появу повітря в мережі теплоноснабженія неможливо. Тому залишається тільки проводити періодичні заходи щодо його видалення - розповітрювання.
Для цього потрібно використовувати спеціальне обладнання, яке працює в ручному або автоматичному режимі.
Види обладнання і принцип роботи
Для того щоб развоздушіть опалення, тобто видалити з неї повітря, можна використовувати різне обладнання:
- відкритий розширювальний бак;
- сепаратор повітря;
- автоматичний;
- кран Маєвського.
Розширювальний бак відкритого типу
У мережах опалення, виконаних по відкритій схемі, функцію повітрявідводчика виконує відкритий розширювальний бак. Він монтується у верхній частині контуру, куди збираються під дією сили Архімеда всі виникаючі повітряні бульбашки. Недоліком цього методу є те, що развоздушіть систему повністю не вдається, вода в баку виявляється дуже насиченою киснем, який знову втягується в мережу, де знову ж таки виділяється після охолодження.
У мережах опалення, виконаних по відкритій схемі, функцію повітрявідводчика виконує відкритий розширювальний бак
Крім того, система повинна бути строго вивірена по ухилу, щоб повітря проходило крізь всі прилади і труби, і повітряна пробка не могла ніде утворитися.
сепаратор повітря
Повітряний сепаратор призначений для того, щоб развоздушіть опалення шляхом штучного відділення кисню від теплоносія. Принцип його дії полягає в перемішуванні ламинарного потоку шляхом зіткнення його з різними перешкодами:
- металевими спіралями;
- пластиковими кільцями;
- лопатями.
Сепаратори встановлюються на лінії подачі відразу після котла опалення. Через те, що в цьому місці мережі найбільша температура теплоносія, їх робота стає максимально ефективною. Чим більше температура рідини, тим легше з неї виділяється кисень. Новоутворена повітряна пробка в системі опалення видаляється з системи через клапан. Такий пристрій працює повністю без участі людини.

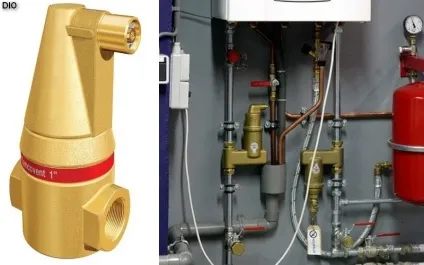

Повітряний сепаратор развоздушівает опалення шляхом штучного відділення кисню від теплоносія
Одночасно повітряні сепаратори можуть забезпечуватися відстійниками для одночасного відділення з теплоносія частинок бруду, шлаку і окалини.
автоматичний
Автоматичний монтується в систему в тих місцях, де заплановано скупчення утворюється в мережі повітря. Найчастіше це найвища точка мережі, і развоздушіть її тут стає найбільш зручно.
Конструктивно відведення повітря являють собою невелику ємність, в яку збирається повітря. Як тільки його кількість перевищить певний рівень, поплавок в камері повітрявідводчика опускається і відкриває випускний клапан. Повітряна пробка виходить, рівень теплоносія в камері піднімається, і поплавок знову закриває клапан.
Автоматичний монтується в систему в тих місцях, де заплановано скупчення утворюється в мережі повітря
Таким чином, робота приладу відбувається автоматично, і господареві немає необхідності стежити за рівнем повітря в ньому. Потрібно тільки періодично перевіряти працездатність самого приладу. Зробити це можна, натиснувши на спеціальну кнопку на корпусі. Якщо з клапана потече вода - все в порядку, він працює. Якщо нічого не відбувається, то, швидше за все, відведення повітря несправний.
кран Маєвського
Встановлюється кран Маєвського на торці опалювального радіатора. Развоздушіть мережу з його допомогою можна тільки вручну. Спеціальним ключем або плоскою викруткою потрібно трохи відвернути клапан, розташований на його корпусі. Якщо в батареї скупчився повітря, то після цієї операції він почне виходити з легким шіпеніем.Надо почекати до тих пір, поки повітря не зміниться бризками, а потім і стійкою тонкою цівкою води, що виходить з крана, і загорнути клапан назад. Таким чином, повітряна пробка в системі опалення буде прибрана.
Кран Маєвського встановлюється на торці опалювального радіатора
Для збору води необхідно заздалегідь запастися невеликою ємністю - досить 0,5 літра, більшого кількість води випускати не треба.
визначення проблеми
Для визначення місця, де виникла повітряна пробка в системі опалення, можна скористатися наступними простими способами:
- Послухати, чи немає легкого шуму або булькання в радіаторі. Ця проблема може з часом зникнути, але якщо булькання триває протягом декількох годин, то в радіаторі утворилася повітряна пробка.
- Промацати, чи рівномірно прогріті батареї. Якщо спостерігається велика різниця, то в радіаторі є повітря.
- Легко простукати металевим предметом в нижній і верхній частині батареї. У тому місці, де скупчився повітря, звук буде більш дзвінким.
До чого призводить скупчення повітря в контурі
Повітряні пробки в мережі можуть приводити до безлічі негативних наслідків:
- Порушення циркуляції і погіршення теплопостачання. Нерідкі випадки, коли повітряна пробка в системі опалення відсікає великі шматки мережі з радіаторами. Особливо цьому схильний будинок з мережею, що працює на природному потоці теплоносія, тобто без нагнітального насоса. Якщо в закритих системах насос зможе продавити невеликі пробки, то в соматичних мережах в силу малого тиску в них, пробки можуть повністю зупинити опалення.
- Скачки тиску, здатні пошкодити елементи мережі опалення. В результаті утворення великих пробок і роботи циркуляційного насоса тиск в системі опалення приватного будинку може зростати до критичних меж, поки не відбудеться його автоматичне скидання. Після цього, тиск в системі різко знижується і відбувається гідравлічний удар, який слабкі елементи мережі можуть не витримати. Тому, важливо стежити за тим, щоб тиск в системі залишалося робочим. (Про це можна прочитати тут).
Скупчення повітря в контурі може привести до стрибків тиску
Безпосередні наслідки завоздушіванія можуть викликати і не менш небезпечні непрямі:
- Вибух котла через підвищення тиску в мережі.
- Розморожування системи. Якщо в результаті аварійного скидання теплоносія його кількості виявиться недостатнім для роботи котла, то автоматика може його вимкнути і опалення будинку припиниться. За кілька годин вашої відсутності це може привести до неприємних наслідків - система зупиниться, і будинок розморозиться.
- Розрив приладу опалення або ненадійного з'єднання.
У разі виникнення повітряної пробки тиск в мережі зростає, що може викликати розрив приладу опалення
- У разі виникнення повітряної пробки тиск в мережі зростає. Якщо в будь-якому радіаторі або трубі було слабке місце, яке ще трималося при нормальному тиску, то при його підвищенні в цьому місці може утворитися текти. Мало того що витік теплоносій може зупинити все опалення, так ще і домашньому майну буде завдано значної шкоди.
висновок
Як бачимо, повітряна пробка в системі опалення може заподіяти чимало неприємностей, якщо її вчасно не видалити. На щастя, розроблено чимало простих пристроїв, які впораються з утворенням повітря в опаленні і не допустять появи сумних наслідків. Треба лише не забути про них при проектуванні і монтажі.
