Як правильно зробити двосхилий дах своїми руками - покрокова інструкція по конструкції і

Дах будинку - це один з основних складових елементів будинку. Вона являє собою верхню конструкцію будівлі, без якої складно собі уявити комфортне проживання. Основними функціями даху є захист від снігу, дощу та інших опадів, а також збереження тепла в холодну пору року і захист від перегріву в літні місяці. В наші роки існує велика різноманітність дахів на будь-який смак і гаманець. Проте найпоширенішими і популярними в будь-які часи є подвійні дахи, які є універсальними, безвитратними і простими в установці. Про те, як правильно зробити двосхилий дах своїми руками ми поговоримо в сьогоднішній статті

Конструкція двосхилим покрівлі є найбільш поширеною в приватному будівництві. Як зрозуміло з назви даного виду даху, вона виконується у вигляді двох скатів або, простіше кажучи, у вигляді трикутника. Такі дахи легко і швидко монтувати, вони досить довговічні і їх зовнішній вигляд знаходить безліч шанувальників, так як поєднує в собі вид російської хати і сучасної споруди. Володіючи необхідними знаннями, її можна зробити самостійно, використовуючи доступні інструменти.

Пристрій кроквяної системи двосхилого даху

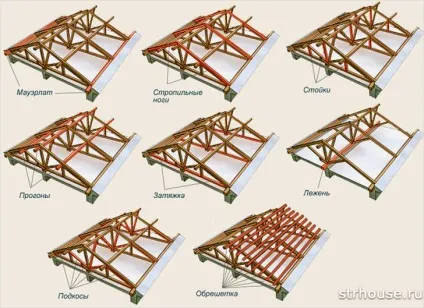

Кроквяна система сучасної двосхилим даху складається з безлічі елементів, кожен з яких рівномірно перерозподіляє вагу конструкції і грамотно передає її на стіни будинку. На малюнку нижче показана конструкція двосхилим даху будинку з її основними вузлами і елементами кроквяної системи.

Розберемо кожен з елементів, показаних на схемі, окремо:

• Кроквяна нога - основна частина в конструкції кроквяної системи двосхилого даху, що представляє собою похилий елемент, що прокладається через всю покрівлю. Для його створення вибираються найбільш міцні бруси, оскільки кроквяна нога крім ваги покрівельного матеріалу і обрешітки може нести на собі вагу опадів у вигляді снігу;
• Мауерлат - так званий «фундамент» даху, що є основною опорою для всієї конструкції, що розподіляє навантаження на стіни. Являє собою брус або товсту дошку, на яку спираються кроквяні ноги і який є «прокладкою» між стіною і покрівлею;
• Затягування (стяжка) - розпірка, що лежить в основі трикутника, яка посилює міцність. Затягування виконує подвійну функцію, так як до нижньої її частини монтується стеля;
• Прогони - коньковие кріпляться у верхній частині, бічні в центрі стропильних ніг. Завдання прогонів - утримання крокв від падіння і «складання»;
• Стійка - розташовується в центральній зоні, безпосередньо під коником. Служить опорою, передає навантаження на затяжку;
• Лежень - додатковий елемент, на який спирається стійка;
• Решетування - дошки, які монтуються поперек крокв. Решетування призначена для укладання на неї покрівельного матеріалу (в самому простому випадку) і для забезпечення додаткової жорсткості всієї кроквяної системи.

Дана схема даху є універсальною для безлічі будівель, але в залежності від складності конструкції сюди можуть додаватися спеціальні елементи, що додають стійкість і жорсткість всієї кроквяної системі.

Кут нахилу двосхилим даху

Вибір прийнятного кута нахилу даху є важливим завданням, але у багатьох будівельників вона відходить на другий план, що невірно. Стандартними вважаються так звані щипцові споруди, які мають прямі скати. Оптимальний кут нахилу двосхилим даху становить в середньому 30 ° -45 ° (за основу береться кут в основі рівнобедреного трикутника).

Від вибору кута нахилу буде залежати, наскільки добре верхня частина будинку стане протистояти таким факторам:

• навантаження від вітру і дощу;
• тиск снігу;
• вага окремого об'єкта, що знаходиться на даху, наприклад, людини.

Перші два пункти необхідно враховувати з особливою ретельністю, так як прорахунок у виборі нахилу даху може коштувати великих фінансових втрат і здоров'я в разі обвалення.

Приклад: чим більше кут, тим менше навантаження на покрівлю від опадів, проте зростає загроза пошкодження вітром через створюваної парусність (дах просто може здути). Також підвищиться шумовий ефект, якщо покрівельним матеріалом обраний метал.

Важливо звернути увагу на рекомендації виробників, що стосуються використання того чи іншого продукту. Погляньте докладніше:

• Рулонні матеріали: попередньо розраховується кількість шарів. Чим їх більше, тим нижче можна робити дах. Подвійний настил - від 10-15 °;
• Складальні елементи: до них відноситься черепиця (в тому числі м'яка) і шифер. Кут нахилу крокв виставляється від 20 °;
• Металочерепиця: дотримуватися слід ухилу від 14 °;
• Профнастил: його листи повинні розміщуватися під кутом від 12 °;
• Ондулін: дозволяється дотримуватися показника від 6 °.

Таким чином при проектуванні даху і виборі кута нахилу важливо заздалегідь знати яким покрівельним матеріалом ви будете її покривати. Як видно, мінімальний кут нахилу двосхилим даху може бути 6 °.

Види стропильних систем для двосхилих дахів

Більшість стропильних систем для двосхилих дахів ділиться на два основних види - висяча і наслонних. Перший вид є найбільш поширеним. Розберемо докладно обидва види.

Висяча кроквяна система двосхилим даху

Даний вид покрівельних конструкцій використовується виключно в разі, коли стіни будинку знаходяться на відстані до 10 м одна від одної і між ними немає опорних перекриттів. Крокви (ноги) стикуються тільки з бічними частинами будинку у вигляді мауерлата. Мінусом двосхилим даху з висячими кроквами є можливість її пошкодження через розпирала навантаження, так як між кроквами в даному випадку не передбачені розтяжки.

Похилі кроквяна система двосхилим даху

Відмінністю наслонних конструкцій є наявність додаткової підпори у вигляді стіни або іншої опори. Похилі кроквяна система встановлюється з опорами, які кріпляться на проміжні стіни. Дана конструкція дозволяє закривати великі прольоти без шкоди жорсткості всієї кроквяної системі.

Окремо варто розповісти ще про декілька видів двоскатних дахів. За конструкцією двосхилий дах може бути виконана в наступних варіантах:

• симетрична двосхилий дах;
• асиметрична двосхилий дах;
• двухскатная ламана дах.

Відмінності даних конструкцій зрозумілі з назви. Залежно від проекту вашого будинку і від дизайнерських рішень дах може бути асиметричною, тобто мати різні кути нахилу в підставі. Такий дах трохи складніше в монтажі, ніж звичайна симетрична дах, що має в своїй основі трикутник, але досвідченому майстрові не складе труднощів звести таку конструкцію.

Також вельми поширена двухскатная ламана дах. Крокви такого даху як би трохи обламані біля основи. Такі дахи практично не затримують на собі опади і дозволяють виграти в горищному просторі для облаштування мансарди.

Розрахунок двосхилим даху

Часто у початківців будівельників перед проектуванням і розрахунками на закупівлю матеріалу виникають питання з приводу того, як дізнатися довжину крокв двосхилим даху. Для цього важливо на етапі проектування знати, якою буде ширина будівлі, для підбору крокв стандартного розміру, щоб не довелося їх зрощувати, жертвуючи їх несучу здатність. Разом з цим потрібно не забути про куті нахилу даху. Всі ці фактори в кінцевому підсумку будуть впливати на розрахунок довжини.

Отже, для обчислення довжини крокв такого даху потрібно розділити трикутник, утворений кроквяної системою на два прямокутних трикутника. Далі, знаючи ширину будівлі і кут нахилу даху можна визначити висоту коника двосхилим даху. Знаючи два катета прямокутного трикутника і використовуючи теорему Піфагора, можна обчислити гіпотенузу кожного прямокутного трикутника, яка і є необхідною довжиною крокв нашої даху.

У підсумку, для визначення остаточної довжини, до отриманого значення потрібно додати ще 30-50 см. Для забезпечення звисів даху.

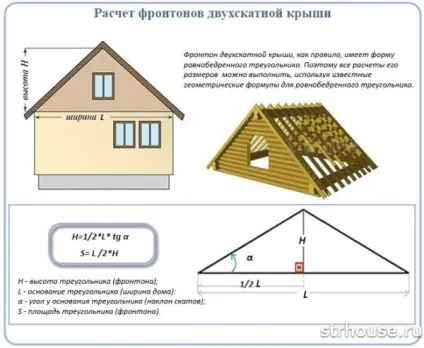

Всі проведені розрахунки по визначенню висоти коника (вона ж висота фронтону) і довжини крокв наочно показані на зображенні:

Проектування конструкції двосхилим даху будинку

Першим і основним етапом споруди двосхилим даху є її проектування. Ми вже говорили про те, що від вибору кута нахилу даху будуть залежати навантаження, що сприймається покрівлею, і, як наслідок, вибір покрівельного матеріалу, який зможе протистояти опадів і навантажень від цих опадів і вітру.

На даному етапі створюються креслення конструкції майбутньої покрівлі і проводяться всі необхідні розрахунки. Це необхідно, в першу чергу, щоб мати уявлення про загальний вигляд даху і її розмірах, а також щоб врахувати всі передбачувані максимальні навантаження.

Після того, як виконані всі проектні роботи, переходять безпосередньо до будівельних робіт. При проведенні робіт своїми руками економиться половина бюджету, який міг би піти на оплату будівельникам. При це важливо пам'ятати про дотримання всіх норм і правил, щоб кінцевий результат виправдав очікування.

Будівництво двосхилим даху покроково

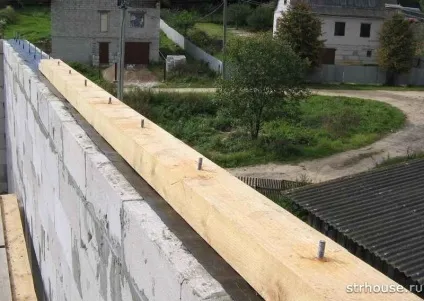

Монтаж мауерлата двосхилим даху

Мауерлат приймає на себе все навантаження від даху і передає її на стіни, тому в якості мауерлата вибирають досить товстий і міцні брус. Товщину вибирають виходячи з товщини стіни, на яку він спирається. Як правило товщину мауерлатного бруса прагнуть вибрати рівною або наближеною до товщини стіни.

Укладати мауерлат необхідно урівень із зовнішньою частиною стіни, міцно з'єднавши їх разом. Для з'єднання мауерлата зі стіною ще на етапі зведення стін закладаються (заливаються в армопояс) анкерні болти або дріт. Якщо в якості кріплення використовується дріт, то після укладання бруса він міцно обв'язується цієї дротом навколо і залишається в такому вигляді міцно закріпленої. У разі, якщо в стіну були замуровані анкерні болти, в мауерлат попередньо свердлити наскрізні отвори, якими брус насаджується на болти і затягується зверху гайками з широкими шайбами.

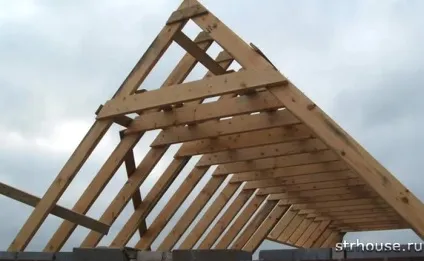

Установка крокв двосхилим даху

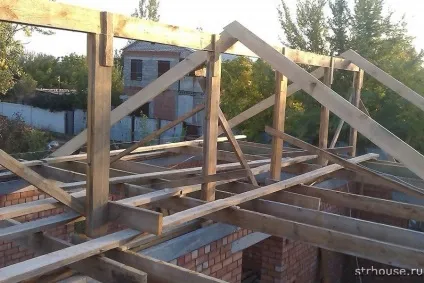

Після того як підготовлено підставу, приступають до складання кроквяної системи двосхилого даху. Монтаж крокв можна виконати декількома способами: встановлювати крокви відразу на даху або деякі елементи конструкції виконати на землі, а потім підняти за допомогою спеціального обладнання в місце установки. Правильно виставити крокви на двосхилий дах своїми руками без допомоги напарника досить проблематично, тому краще скористатися допомогою, щоб не помилитися і не звести нанівець всі зусилля.

Щоб простіше було кріпити бруси, на кожній стіні варто розмітити точки кріплення і з'єднати протилежні стіни балками (лежнями), на які будуть встановлені стійки для підпірки крокв. На стійки встановлюється коньковий брус, який є напрямних для установки кроквяної системи. Для того щоб з'єднати крокви максимально точно, щоб весь скелет з крокв був однаковий, користуються шаблонами. Так ви зможете уникнути провалів і перекосів в покрівлі.

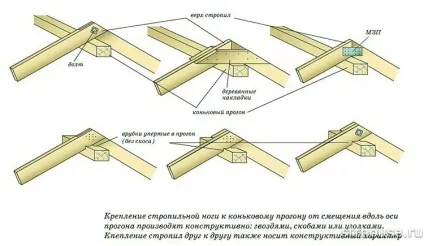

Після установки конькового бруса приступають до самої відповідальної частини - монтажу крокв (вже скріплених між собою або окремо). При цьому важливо постійно стежити за рівнем і рівністю установки. Кріплять крокви між собою, як правило, на цвяхи або за допомогою залізних скоб. Поширені схеми виставлення крокв на двосхилий дах і їх кріплення між собою показані на малюнку нижче.

Після виконання каркасу даху потрібно виконати установку допоміжних кріплень для поліпшення жорсткості покрівлі. Для цього встановлюють підкоси і середні ковзани.

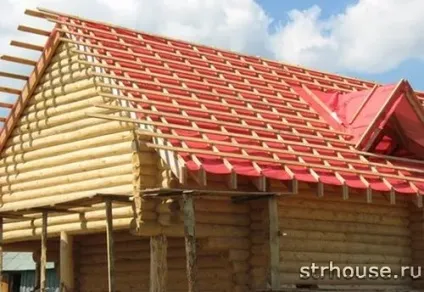

Решетування двосхилим даху

Решетування двосхилим даху в найпростішому випадку являє собою монтаж поперечних дощок на крокви для укладання на неї покрівельного матеріалу. Але, як правило, сучасна покрівля являє собою більш складний пиріг з різних верств.

Після установки обрешітки дах накривається шаром гідроізоляції, шари якої монтуються з напуском один на одного, а стики скріплюються скотчем.

Наступним кроком йде закріплення контробрешетування - планок, закріплених під кутом 90 градусів до основної обрешітки. Це потрібно для забезпечення вентильованого зазору в пирозі покрівлі для позбавлення від вологи.

На заключному етапі монтажу двосхилим даху виробляють укладання покрівельного покриття, вибір якого, як було сказано на початку статті, залежить як від декількох факторів, включаючи фінансову складову

Варто відзначити, що побудувати двосхилий дах своїми руками не так складно, головне правильно зробити розрахунки і покроково слідувати пунктам інструкції, щоб не упустити важливих моментів при монтажі.
