Як проводитися з’єднання металопластикових труб, різні способи

Багато будівельні матеріали і конструктивні елементи спочатку розроблялися для застосування у військовій галузі. Як приклад варто згадати металопластикові труби, які призначалися для прокладки комунікацій на морських військових судах. Однак з часом вони знайшло застосування в житлових будинках, а також на адміністративних об'єктах.

Завдяки своїм прекрасним експлуатаційним якостям і простому монтажу, з'єднання металопластикових труб зможе виконати кожен, сьогодні вони вважаються одними з найбільш популярних. І жодна новобудова не обходиться без використання їх в інженерних системах будівель.

Що являє собою металопластик

Елементи водопроводу, виконані з цього матеріалу - це конструкція з декількох шарів. У ній пластик перемежовується з алюмінієвою фольгою, яка грає роль бар'єру для кисню і призводить до зниження коефіцієнта лінійного розширення.

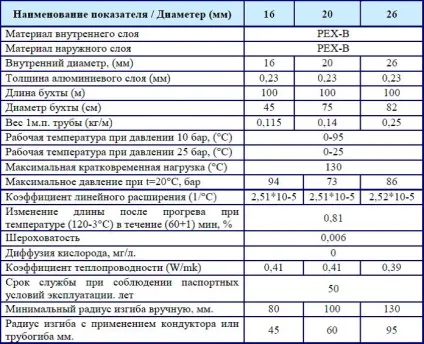

Труби мають таку конструкцію носять і ще одна назва - металополімерні і позначаються PEX-AL-PEX. Розшифровується це як: поліетилен-алюміній-поліетилен, але не так давно з'явилася і ще одна модифікація цих елементів водопроводу - PE-RT-AL-PE-RT. Для їх виробництва використовується термостійкий поліетилен. А при проведенні монтажних робіт використовують з'єднувачі для металопластикових труб.

Що стосується застосування, то воно у цих виробів практично не має обмежень. Вони однаково добре підходять для систем холодного і гарячого водопостачання. Їх характерні особливості привели до широкого поширення, тому практично на кожному знову споруджуваному об'єкті вони використовуються в якості елементів водопроводу. Єдине питання - це як правильно поєднати металопластикові труби. Відповідь на нього ви знайдете в цій статті.

Причинами такої популярності металопластикових труб є:

Невисока вартість, якщо порівнювати з оцинкованими або виконаними з нержавіючої сталі;
Здатність зберігати форму при вигині;
Можливість використання у відкритій прокладці;
довговічність;
Відсутність зносу в процесі експлуатації;
Стійкість до корозії;
Хороша звуковбирна здатність;
Хімічна нейтральність.

Однак у цього виробу присутні і деякі недоліки. Але вони не здатні переважити величезна кількість переваг, що відрізняють ці труби від інших типів: металевих, пластикових.

Основні методи монтажу

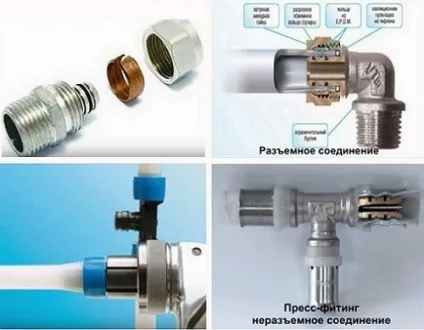

З'єднання труб з металопластику досить простий і може здійснюватися з використанням спеціальних фітингів. Вони представлені кількома видами. Залежно від цього розрізняють два основних способи з'єднання:

Різні методи з'єднання

Обидва методи під'єднання труб не вимагають застосування складного спеціального обладнання, яке зазвичай використовується для проведення монтажних робіт металевих елементів трубопроводу. Компресійні фітинги дозволяють виконувати з'єднання шляхом навинчивания. Використання другого типу елементів передбачає два способи монтажу:

За допомогою обтискний муфти;
Насувного прес-фітинга.

У будь-якому випадку конструкція, зібрана таким чином, виходить легкої і міцної. Цей спосіб використовується для з'єднання труби з поліпропіленової. Така система може експлуатуватися на протязі багатьох десятків років без додаткового обслуговування.

З'єднання за допомогою компресійних фітингів

Щоб розібратися в цьому способі монтажу потрібно вивчити що представляє собою цей елемент і яким чином діє. Компресійні або обтискні фітинги виготовляються з латуні. Вони складаються з наступних компонентів:

Спосіб складання системи з їх застосуванням досить простий. Закручуючись гайка стискає розрізне кільце за рахунок якого досягається щільне з'єднання внутрішньої стінки труби і штуцера фитинга.

Монтаж водопроводу з використання цього способу з'єднання має перевагу перед іншими. Полягає це в тому, що для виконання робіт не потрібно складне устаткування і спеціальний інструмент, а крім того, при необхідності завжди можна демонтувати з'єднання.

Але якщо в процесі монтажу доводиться використовувати був у вжитку фітінг, то потрібно замінити в ньому прокладки ущільнювачів.

З'єднання з насувна фітингами

Принцип дії цього елемента полягає в наступному. В процесі насування муфти до штуцера відбувається максимально щільне з'єднання металопластикової труби і фітинга. Виконати монтаж з використанням цього елемента так само просто, як і попереднього. Різниця лише в тому, що в цьому випадку розібрати з'єднання буде не можна, воно відноситься до нерознімним.

Весь процес складається з трьох етапів:

Підготовка труби і установка на неї муфти;
Обробка зачищеного краю експандером, розвальцювання;
З'єднання трубопроводу з штуцером фитинга з затискуванням гільзи за допомогою ручного або гідравлічного преса. Найчастіше він застосовується для з'єднання металопластикових труб з металевими.

Монтаж за допомогою прес-фітинга

Елемент цього типу при прокладці водопроводу застосовується досить часто. Причому вони з однаковим успіхом можуть використовуватися навіть в опаленні і «теплих підлогах». З'єднання металопластикових труб, виконане за допомогою прес-фітингів, має свої переваги і зокрема дозволяє здійснювати укладання трубопроводу під бетон. Крім того, такий монтаж не вимагає великої кількості запірної арматури, значить, вартість системи буде менше.

Однак спосіб з'єднання труб з фітингами не передбачає повторного обтиску муфти. Його технологія полягає в наступному. Відрізок труби необхідної довжини обробляється з використанням калібратора.

Потім на кінці елемента розміщується обтискна сполучна муфта і встановлюється штуцер з кільцями ущільнювачів. Вони необхідні для того, щоб уникнути корозії в місці з'єднання. Обтиск муфти виконують за допомогою прес-кліщів, при цьому на ній утворюються виступаючі кільця.

Основні прийоми монтажу

Фахівці радять перш, ніж приступати до прокладання водопроводу накреслити схему розташування труб і сантехніки. Це допоможе правильно розрахувати довжину окремих відрізків і кількість фітингів для їх з'єднань і відповісти на питання як з'єднати труби.

Оскільки труби мають стандартну довжину, то їх доводиться розрізати на відповідні відрізки. В такому випадку деформований край вирівнюють за допомогою калібрувальника, а потім зачищають торець від задирок і шорсткостей використовую круглий напилок або заточене свердло. Якщо з'єднання металопластикових труб виконується за допомогою фітингів, то гумові ущільнювачі не німий і торець з'єднань повинні бути змащені маслом. Це допоможе уникнути пориву кілець ущільнювачів.

Торець труби повинен бути заведений в фітінг до упору, але в той же час не варто для цього застосовувати силу. Потім кільце насувають на штуцер і закручують гайку. Зазвичай цей процес виконуватися за допомогою двох ключів. Один використовується для того, щоб притримувати штуцер, а інший для закручування гайки.

Професіонали рекомендують при складанні водопроводу з металопластикових труб використовувати неповну затяжку з'єднання. Надалі при перевірці герметичності вона може бути підтягнута якщо спостерігається витік води.

Підведемо підсумки

Металопластикові труби мають деякі недоліки, які потрібно враховувати при монтажі системи. По-перше, вони досить чутливі до механічних пошкоджень. Тому виконувати з'єднання металопластикових труб потрібно гранично акуратно. По-друге, матеріал, з якого вони виготовляються погано переносить прямі сонячні промені і високу температуру, значить відкрита прокладка таких труб допустима тільки в місцях, де виключено вплив цих факторів.

Але оскільки найчастіше металопластик застосовують для прихованої прокладки, то в місцях з'єднань трубопроводу слід виконувати оглядові люки. Якщо передбачається проходження елементів системи через будівельні конструкції, то потрібно використовувати спеціальні гільзи. Діаметр цих деталей повинен бути більше розміру самої труби і між їх поверхнями зазвичай укладається м'який негорючий матеріал. Це дозволяє уникнути поздовжнього переміщення трубопроводу.

Розпаковувати вироби потрібно акуратно, виключивши використання гострих предметів, щоб не пошкодити поверхню. Якщо ви будете дотримуватися всіх рекомендацій, то з'єднання металопластикових труб займе трохи часу і дозволить організувати надійну систему.
