Як провести проводку в лазні самостійно

Правильний монтаж електропроводки в сауні вважається ключовим заходом безпеки. Для проведення комунікацій у вологе середовище необхідно дотримуватися вимог ПУЕ та держстандартів. Нижче йде мова про те, як правильно провести електропроводку в лазні своїми руками.

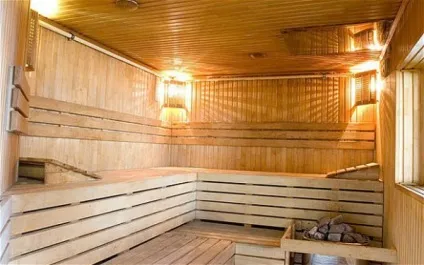

Загальний вигляд електропроводки в сауні, виконаної своїми руками

Якщо вирішили самостійно зробити всі роботи, то необхідно ознайомитися з технічною освітою і практичним мінімумом для якісного результату. Електропроводка в лазні своїми руками заощадить пристойну суму грошей.

Вимоги до робіт і КПП

на сауну прокладається окрема лінія від головного щитка;
шлях до кінцевих точок (світильників) виконується мінімальним;
проводка прокладається відкрито (з відповідними заходами захисту);
на вводі в обов'язковому порядку встановлюють УЗО або діфавтомат;
заборонена установка розеток і побутових вимикачів безпосередньо в парильні;
лінії заборонено прокладати над нагрівальним обладнанням;
клас світильників, розеток і вимикачів не нижче IP54;
на лінії повинна бути виконана блискавкозахист і заземлення;
не можна використовувати металеву ізоляцію для КПП (кабельно-провідникової продукції);
з'єднання проводів виконують в распаячних коробках клемним способом;
для організації електропроводок використовують мідні кабелі, що не поширюють горіння типу ВВГ-нг.

способи прокладки

Для парилень, як і для звичайних об'єктів електропостачання, можуть бути використані два види прокладок кабелів: повітряна і підземна. Перший, більш простий, використовується повсюдно через відсутність необхідності проведення земляних робіт.

За типом електропостачання виділяють однофазні та трифазні введення в сауни і парні.

Підвісний кабель

Спосіб найменш витратний. Якщо прилад обліку та щиток розташований на опорі або на огорожі, то провід КПП повторює трасу введення в будівлю. Перед введенням в передбанник в зовнішнє стіну будівлі встановлюється наскрізна втулка і автоматичний вимикач, при необхідності в распаячних коробці виконуватися перехід сипа в кабель і зниження перетину.

Приклад повітряного введення в сауну

Прокладка кабелю під землею

Спосіб дорогий і вимагає більшого часу на будівельно-монтажні роботи. Головною перевагою прокладки під землею є повне приховування траси електропостачання - така прокладка не зіпсує зовнішній вигляд ділянки.

Для робіт використовують кабелі броньовані, з мідними жилами. Саме вони мають найбільший терміном використання і чудовими технічними характеристиками.

Однофазні підключення 220 В повністю покриють потреби стандартного будинку. В середньому на загальні потреби для лазні споживається 10 кВт, що становить 45 А з урахуванням установки окремої печі і освітлення.

Трифазні проводки використовують для підключення об'єктів великої потужності в великих котеджах з безліччю додаткових електроприладів. Якщо нагрівальний прилад трифазний, то мережу в парилку повинна бути виконана п'ятипровідні кабелем або чотирьох провідних з приєднанням до загального контуру будівлі.

відкрита проводка

Такий спосіб має ряд переваг:

постійний доступ для огляду і ремонту;
використання КПП меншого перетину;
можливість застосування в пожежонебезпечних і вологих приміщеннях.

Загальний вигляд відкритої електропроводки

Вимоги до електроприладів

Вимоги пред'являються до розподільного щитка, розеток і побутовим вимикачів, світильників і кабелю.

Кабельно-провідникова продукція (КПП)

Згідно СНіП і ПУЕ для вологих приміщень застосовуються термостійкі провідники. Кабель повинен бути термостійким і нечутливим до вологості. Кабельні лінії прокладають строго по горизонталі і вертикалі. Діагональні ділянки заборонені для виключення в майбутньому аварійних ситуацій пов'язаних з пробою ізоляції.

Проводка виконуватися відкрито.
Гофротруби вибирають з самозатухающих пластиків.
Кріплення труб виконуватися пластиковими скобами по всій довжині лінії з частотою 0,7 м.

електричний щиток

Від ввідно-облікового пристрою лінія прокладається до розподільного щитка (з дифавтомати і УЗО), який є центром управління комунікацій в лазні. Установка допустима в сухому приміщенні (наприклад, роздягальні). Обладнання повинно бути добре освітлено, а також володіти стійкістю до механічних впливів. Після щитка для організації освітлювальної мережі застосовують знижувальні трансформатори, які дозволяють отримати напругу 12 В.

Приклад установки електричного щитка в кімнаті відпочинку своїми руками

Вимоги до місця установки щитка:

відкритий доступ;
хороша освітленість (як правило, місце установки вибирають біля вікна);
відсутність надлишку вологи в приміщенні;
на електропіч встановлюється окремий автомат.

світильники

У кімнаті відпочинку і роздягальні застосовуються ті ж освітлювальні прилади, що і в житлових кімнатах. У парильні і передбаннику до них пред'являють особливі вимоги:

Заборонено установка стельових світильників - в процесі експлуатації вони схильні до особливо важких навантажень пара, в також накопичують конденсат, що може призвести до короткого замикання.
Установка ламп краща на рівні ніг або на висоті 1,6 м.
Клас захисту світильників повинен бути не нижче IP
Переважно використання світлодіодних ламп - з великою міцністю і стійкістю до високих температур.

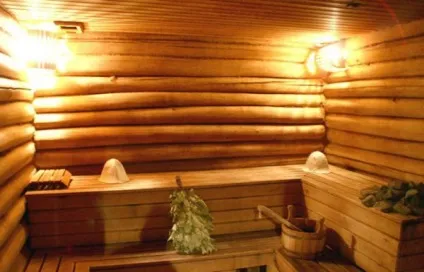

Приклад установки світильника в лазні

Розетки, побутові вимикачі, распаячние коробки

Встановлюються в передбанниках і кімнатах відпочинку. У лазнях установка будь-яких приладів, крім світильників, заборонена.

На кожен елемент встановлюється одна распаячних коробка.
Всі елементи встановлюються на висоті 160 см.
Розетки виконують на рівні до 80 см від підлоги.

Розводка електромережі від щитка до окремих точках.
Установка розподільного щитка. Виконується згідно з нормами і вимогами ПУЕ та відповідних Держстандартів. Модульний шафа повинен бути придбаний з урахуванням установки додаткового обладнання (реле, додаткового УЗО і дифавтомати), тобто планка повинна містити 3-4 порожні клітинки.
Пристрій введення в будівлю. Може бути виконано відкритим і закритим способом. Вибір подальшого обладнання і КПП не залежить від зовнішнього електропостачання.
Вибір обладнання та КПП. Кабелі вибирають виходячи із загальної навантаження. Для прикладу, на загальне навантаження 6 кВт цілком достатньо буде КПП 3 мм 2. Для внутрішніх мереж використовують мідні кабелі ВВГ-нг (не поширюють горіння) і мідні дроти з гумовою водонепроникною оболонкою (АПВ, ППВ, ПРН, ПРКА, РКГМ і ін. ). За правилами безпеки КПП необхідно провести в Гофротрубки і кабель-канали, стійкі до вогню - гнучкі ПВХ та ін. Труби повинні бути забезпечені зондом (дротом) - для можливості затягування кабелів в порожнині.
Розрахунок потужності електроприладів, освітлення. На цьому етапі необхідно оцінити сумарне споживання електроенергії в лазні. Для цього вважають попередню потужність електроприладів і складають із загальним навантаженням на освітлення. До того ж, лінія повинна витримувати резерв в 3 кВ до загальної потужності (для перспективи установки новішого або більш потужного електрообладнання).
Окремі відгалуження електропроводки виконуються виключно цільними шматками кабелів. Вибір траси спрямований на зниження з'єднань провідників.
Для підключення електроприладів в парній підведення здійснюється через наскрізні ізольовані отвори, виконані в безпосередній близькості від них.
Заземлення повинно бути виконано до всіх елементів електромережі.
Канали від отворів і труб закладаються вологоізолюючі мастиками або бітумом щоб уникнути попадання і накопичення конденсату всередині порожнин.
Світильники повинні бути виконані зі скла і кераміки, не містити відкритих металевих елементів.

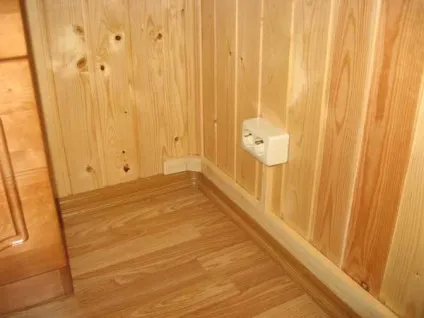

Установка розетки своїми руками

При виконанні всіх робіт слід дотримуватися інструкції. Це допоможе уникнути негативних наслідків і швидкого виходу з ладу мережі внутрішнього електропостачання лазні.

Практична частина містить кілька етапів:

створення схеми електропостачання з зазначенням точного місця розташування магістральних ліній, відгалужень, установки вимикачів, розеток, щитка і світильників;
придбання обраного обладнання та КПП;
організація зовнішнього електропостачання;
установка розподільного щитка всередині приміщення;
прокладка кабельно-провідникової продукції;
встановлення електрообладнання;
з'єднання окремих елементів в єдину систему;
перевірка заземлення і справності електропроводки;
заміри контурів опорів і заходи щодо коригування параметрів (установка додаткових електродів в контур заземлення);
перевірка ПЗВ і діфавтомат (кнопка ТЕСТ);
перевірка вступного автомата.

При успішному проведенні останньої стадії робіт, електропроводка в лазні вважається виконаним.

Поради та рекомендації

ізоляція матеріалів для лазень і саун повинна бути термостійкої;
для магістральних ділянок лінії використовують КПП з перетином не менше 16 м²;
розетки і побутові вимикачі встановлюються на металеві пластини;
під ділянки ліній підкладається ізолюючий вогнетривкий матеріал типу азбесту;
труби вибирають гнучкі гофровані з самозагасаючого ПВХ-пластика;
обробка деревини виконується антисептиком для поліпшення влагоотталківающіх властивостей.
