Як прокласти зовнішній каналізаційний трубопровід
Монтуючи каналізацію для приватного будинку дуже важливо відразу все зробити правильно.
Каналізаційний трубопровід зовні чекають кілька основних небезпек:
- заморожування,
- здавлення і пережим,
- засмічення відкладеннями.
Можуть також підключитися вплив високих температур окропу, хімічна атака, біоінверсія бактеріями і ін.
І все це зовнішня каналізація повинна витримувати довгі роки. Її лагодження досить витратна і трудомістка процедура, адже самі труби буду сховані під шаром родючих наносів, а над ними буде що-небудь колоситься.
Вибір діаметрів для магістралі зовнішньої каналізації
Як правило, для приватного будинку, де проживають до 10 осіб, буде достатнім діаметр зовнішнього каналізаційного трубопроводу 110 мм.
Зовнішній каналізаційний трубопровід повинен бути прокладений під таким кутом і такого діаметру, щоб ступінь його заповнення періодично досягала 0,3 - 0,6 від площі поперечного перерізу.
Для умов експлуатації приватного будинку зазвичай це досягається з діаметрами 110 мм.
Пропускна здатність труби, прямо пропорційна квадрату її діаметра (а не самому діаметру). Тому труба в 160 мм буде пропускати в 2,1 рази більше в порівнянні з трубою 110 мм, а не в 1,5 рази.
Відповідний матеріал для труб використовуваних в грунті
Останнім часом металеві труби масово витісняються трубами з полімерів. Чавунні труби важкі і дорогі. Вони схильні до корозії, всередині них легко накопичуються відкладення, стикування складна. Полімерні навпаки - легкі, довговічні, гладкі.
Найбільшого поширення набули каналізаційні труби з полівінілхлориду (ПВХ). Термін їх служби близько 100 років, у них найменший коефіцієнт теплового розширення. Вони дешеві. Їх стикування непроблемний - простий вставкою на гумову манжету, що знаходиться в розтрубі. Наприклад, для монтажу труб з поліетилену потрібно зварювання і спеціальне дороге обладнання.
За підбором труб для зовнішньої каналізації у користувача є широкі можливості. Він може застосувати в цих цілях на своїй вотчині чавун, сталь, поліетилен, полібутилен, поліпропілен, полівінлхлорід (ПВХ).
Також полімерні труби можуть бути армовані металом, - металопластикові труби.
Але суть рішення каналізаційних складнощів, також і в конструкції труби.
Гофровані труби на основі поліетилену або пропілену відрізняються особливою гнучкістю. Здатність витримувати тиск грунту, заморожування без проблем.
Вони кращі, у багатьох випадках, особливо якщо є хоч якась кривизна напрямки.
Глибина розташування каналізаційного трубопроводу

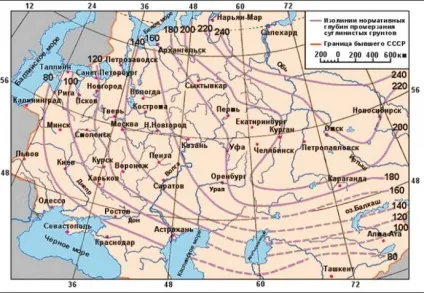

Існують спеціальні карти глибини промерзання грунтів в різних районах.
Як бачимо, глибина промерзання грунтів вельми значна. Але на практиці, вона як правило менше, - залежить від конкретної температури, тривалості її впливу, і товщини снігового покриву.
Глибина закладення зовнішнього каналізаційного трубопроводу на практиці - складний вибір. Адже її збільшення дуже стрімко і апокалиптично збільшує витрати, і тягне за собою поглиблення очисно-просочується систем.
До того ж автомобілі асенізації НЕ відкачують глибше 3 метрів. Також часто будівництво ведеться на нерівностях, де висота грунту над трубопроводом може значно коливатися.
Розташування трубопроводу нижче нормативної глибини промерзання грунту, - глибше 0,7 - 1,0 метра, - просто неможлива в більшості випадків за умовами технічним, беззбитковості і користолюбства.
Зазвичай приймається деякий теоретичний ризик заморожування в зимовий період, розміщення трубопроводу в промерзають частини грунту, із вжиттям заходів щодо його по утепленню.
Як замерзає каналізація, що зробити щоб це не санкціонувати своїми руками
Каналізаційний трубопровід практично не буває наповненим повністю, - заповнюється тільки його нижня частина. Ось в цій частині і відбувається примерзанню стічних вод до охолодженим нижче 0 град. стінок.
З'являється локальний крижаний. Поступово утворюється більш істотний затор і обмерзання вже на більшій площі. З'явився внизу лід збільшує свою товщину, за рахунок утворення вже на місці контакту Процес прогресує до повного перекриття
Інтенсивність процесу обмерзання трубопроводу зсередини буде прямо залежати від швидкості теплопередачі крізь стінку, між рідиною і грунтом. Вона критично зменшується в тисячі разів із застосуванням телпоізолятора на трубах.
А також темпи обмерзання будуть залежати від кількості надходить в трубопровід енергії (кількості рідини і її температури).
Якщо стоків зовсім мало - то перемерзання буде якнайшвидше. А якщо по трубопроводу постійно рухається рідина, то швидше за все, він не перемерзнет, навіть якщо буде знаходиться на відкритому повітрі.
Таким чином, в самих південних районах, можна закласти трубопровід на глибині 0,5 лічильник без утеплення і сподіватися, що він і так не перемерзнет.
У більшості випадків, згідно з проектом, або відповідно до досвіду експлуатації, трубопровід потрібно утеплити.
теплоізоляція
Як утеплювач найбільш надійним і відповідним себе зарекомендував пінополістирол екструдований.
Для утеплення трубопроводу в продажу є спеціальна «шкаралупа» з пінополістиролу, що складається з двох половинок стандартних діаметрів. Пінополістирол просто надівається на трубу і фіксується клеєм.
Цей утеплювач міцний, практично не вбирає воду, довговічний ефективний (з невеликим коефіцієнтом теплопровідності). Його можна використовувати і повторно.
Мінераловатні краще не застосовувати - сиреют, не дивлячись ні на яку пароізоляцію. Дешево не надійних варіантів також шукати не слід, з огляду на важливість питання (замерзла каналізація взимку для багатьох жінок є апокаліпсисом вже настали).
Джерелом тепла для трубопроводу можуть бути не тільки стоки, а й електрична енергія. Є саморегулюючі нагрівальні кабелі, які починають пропускати струм автоматично, як тільки температура впаде до нуля.
Такий кабель прокладають безпосередньо під трубопроводом і закривають разом з ним шаром утеплювача. Якщо температура на стінці труби стане нульовою або негативною, то кабель включитися і буде гріти трубопровід. Рішення практично ідеальне, якби тільки не додаткові витрати.
Деякі домовласники, при настанні сильних морозів, періодично ллють в неметаллическую каналізацію солоний окріп. Температура і сіль знищують крижані затори і неглибоко закладений трубопровід залишається функціональним всю зиму.
Повний вирішення питання, без подальших турбот і витрат, - це утеплення грунту вміщує каналізацію. Але такий спосіб практично не застосовується через витратність та відчуження значних площ на присадибній ділянці.
Таке утеплення вимагає розрахунків. Враховуються ширина смуги утеплення, товщина термоізолятора, глибина залягання, глибина промерзання грунту, склади грунту, його щільність, обводненість .... В принципі, - чим ширше смуга утеплювача і чим глибше його закладення, тим тепліше буде в зоні труби.
Для довгих трубопроводів, згідно з проектом, потрібно вирішувати проблему заморожування, або теплової інверсією від електрообігріву, або підвищенням температури вміщають грунтів, шляхом їх термічної ізоляції від джерела холоду.
Орієнтовна схема утеплення грунту над трубопроводом показана на малюнку.
Як робиться траншея
- Розмічається траса трубопроводу по грунту.
Наявність прогинів по вертикалі в зливному трубопроводі - неприпустимі, так як понижені місця незабаром засмітяться.
Розміщення каналізаційного трубопроводу в траншеї
Необхідний зробити так, щоб трубопровід спирався на пісок по всій довжині, а не тільки місцями потовщень (місця стикувань окремих частин).
Якщо трубопровід досить довгий (більше 15 метрів) то переважно по його довжині облаштувати оглядовий колодязь. У цьому місці в трубопроводі встановлюється ревізія - муфта з вікном для чистки трубопроводу, яке герметично закривається кришкою.
Також рекомендується облаштовувати оглядові колодязі і ревізії в місцях вигинів трубопроводу. Самі ж вигини не допускається оформляти кутом в 90 градусів. Для цього використовуються куточки 30 або 45 градусів.

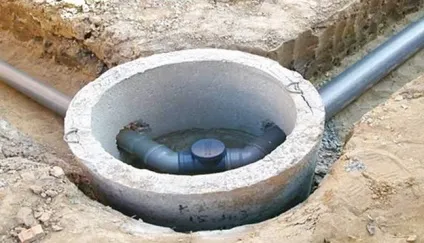

Найчастіше оглядові колодязі оформляються залізобетонними кільцями, як показано на малюнку.
Будівництво оглядових колодязів (бетонні стінки, або стінки з цегли, плита перекриття з герметичною кришкою зверху) досить затратно. Рекомендується проектувати короткі прямолінійні зливні магістралі.
Трубопровід укладається на підсипку і засипається дрібним грунтом, без включення каменів, або піском до рівня в 10 см вище трубопроводу. Дрібний грунт поливається водою і трамбується.
Щоб не допустити просідання трубопроводу частинами, або зайвого тиску грунту на трубопровід, рекомендується ретельно і щільно трамбувати підсипку і грунт після початкової засипки трубопроводу. Остаточна засипання траншеї проводиться тільки на утрамбований навколо трубопроводу грунт.
З'єднання каналізаційних труб
Найбільш просто монтуються трубопровід з ПВХ.
З'єднання труб з інших матеріалів може зажадати спеціального обладнання і залучення фахівців, так як можливо буде необхідна зварювання.
Для монтажу труб з ПВХ потрібно тільки ножівка та напилок (точило) для зняття фаски.
Труби з'єднуються шляхом вставки в розтруби на гумових ущільненнях. При монтажі залишаються теплові зазори (труби вставляються не до упору, а з залишенням порожнього простору 0,5 см).
При необхідності труби розрізають на потрібну довжину з урахуванням монтажної величини в розтрубах. Після розпилювання з труб знімається фаска. Ущільнення в розтрубі герметизується силіконовим герметиком.
Вставляється частина труби змащується рідким милом (мильним розчином, гліцерином). Потім труба вставляється в місце стикування. Для спрощення операції можна застосувати механізм важеля /
