Як прочитати електричну принципову схему

Для читання принципових схем необхідно знати алгоритм функціонування схеми, розуміти принцип дії, апаратів, електрообладнання на базі яких побудована принципова схема.

Принципова електрична схема - перший робочий документ, на підставі розробляють схеми автоматики, релейного захисту, управління та інші

1. Читання принципової схеми завжди починають з загального ознайомлення з нею і переліком елементів, знаходять на схемі кожен з них, Новомосковскют все примітки і пояснення.

2. Виявляють за схемою напруги, комутаційні апарати та їх нормальне неробочий стан, а також інші пристрої. Визначають по написам на схемі їх типи і види, їх призначення

3. Знайомляться з системою електроживлення для виявлення причин порушення харчування; визначення черговості, в якій слід на схему подавати живлення; оцінки наслідків відключень вимикачів в нормальному і аварійному режимі.

4. Вивчають всілякі ланцюга харчування кожного електроприймача: електродвигуна, РУ, силового щита, лінії електропередач тощо.

Дуже важливо підкреслити, що якщо не дотримуватися при читанні схеми певної цілеспрямованості, то можна витратити багато часу, нічого не вирішивши.

Отже, вивчаючи обраний електроприймач, треба простежити всі можливі його ланцюга харчування від джерела.

Питання 2.Условние графічні та літерні позначення

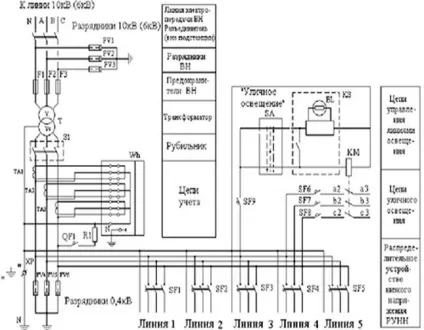

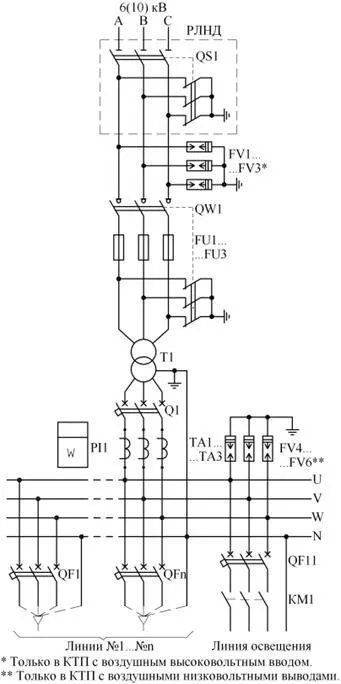

Мал. 3.2.1. Схема принципова електрична трилінійна однотрансформаторні ТП.

Питання по схемі:

1. перерахуйте основні елементи схеми

2. назвіть лінії зв'язку апаратів і пристроїв

3. назвіть джерела живлення

4. назвіть електропіемнікі

5. назвіть первинне напруга трансформатора

6. назвіть можливе вторинне напруга

7. скільки розрядників встановлено на підстанції

8. скільки запобіжників встановлено на підстанції

9. скільки автоматів устоновлено на підстанції

10. опишіть принцип роботи схеми (потрібно розповісти як харчуються лінії №1-n, лінія освітлення в нормальному і аварійному режимі)

Варіант опису роботи схеми: РУ 6 (10) кВ трансформаторної підстанції складається з роз'єднувача на вході марки РЛНД з заземлюючим ножем з боку ТП, розрядників FV1-FV3. вимикача навантаження QW1 з ззаземляющім ножем з боку трансформатора і запобіжниками FU1-FU3.

РУ-0,4 кВ складається з трьох фазних і однієї нульовою робочої шини, автоматичних повітряних вимикачів Q1-Qn, розрядників FV4-FV6. контактора освітлення КМ1. трансформаторів струму ТА 1-ТА3

Роз'єднувач комутує тільки безструмової ланцюга при здійсненні обслуговування та ремонтів підстанції.

Розрядники захищають обладнання підстанції від атмосферних перенапруг, викликаних грозою.

Вимикач навантаження з запобіжниками комутує струмові кола високої напруги ТП в нормальному і аварійних режимах; автоматичні повітряні вимикачі коммутируют струмові кола низької напруги ТП в нормальному і аварійних режимах.

Для обліку електричної енергії в РУ-0,4 кВ встановлений лічильник електричної енергії РІ 1, що підключається на введення в РУ після Q1 через трансформатори струму ТА 1-ТА3.

Лінія освітлення підключається на шини 0,4 кВ через автомат і контактор, для можливості автоматичного управління освітленням.

Електричний зв'язок між апаратами ТП здійснюється з боку ВН шинами різного профілю; з боку НН- від трансформатора до розподільних шин: або струмопроводом, або шинами; від розподільних шин до ЕП кабельними виходами.

Нуль трансформатора з'єднаний з нульовою розподільної шиною, для можливості отримання фазної напруги.

Мал. 3.2.2. Схема принципова електрична трилінійна двохтрансформаторної ТП.

Питання по схемі:

1. перерахуйте основні елементи схеми і вкажіть їх кількість

2. назвіть лінії зв'язку апаратів і пристроїв

3. назвіть джерела живлення

4. назвіть електропіемнікі

5. назвіть первинне напруга трансформатора

6. назвіть можливе вторинне напруга

7. опишіть принцип роботи схеми

Мал. 3.2.3. Схема принципова електрична трилінійна однотрансформаторні ТП.

Питання по схемі:

1. порівняйте малюнок 3.2.1 і 3.2.3

2. перерахуйте основні елементи схеми РУ вищої напруги і назвіть їх кількість

3. перерахуйте основні елементи схеми РУ нижчої напруги і назвіть їх кількість

4. назвіть джерела живлення

5. назвіть електропіемнікі

6. назвіть первинне напруга трансформатора

7. назвіть можливе вторинне напруга

8. опишіть принцип роботи схеми

Мал. 3.2.4. Схема принципова електрична трилінійна однотрансформаторні ТП.

Питання по схемі:

1. вивчіть всі позначення і написи на схемі

2. перерахуйте основні елементи схеми, назвіть їх кількість

3. розшифруйте абрівіатура

4. назвіть джерела живлення

5. назвіть електропіемнікі

6. назвіть первинне напруга трансформатора

7. назвіть можливе вторинне напруга

8. спробуйте зрозуміти як працює управління вуличним освітленням

9. опишіть принцип роботи схеми

Мал. 3.2.5. Схема принципова електрична однолинейная двохтрансформаторної ТП.

Питання по схемі:

1. -Вивчити все позначення і написи на схемі

2. -перечісліте основні елементи схеми РУ ВН

3. -перечісліте основні елементи схеми РУ НН

4. Якою є призначення QS7. QS8?

5. -що позначає лінія з'єднує робочі ножі та ножі заземлення QS

6. -для чого потрібен QF3?

7. Назвіть первинна напруга трансформатора

8. Назвіть можливе вторинне напруга

9.-скільки ліній, що відходять можна приєднати до ТП

10. -в чому різниця між трилінійної і однолінійної схеми

11. -опішіте принцип роботи схеми

Мал. 3.2.5. Схема принципова електрична трансформаторної підстанції.

Лист із завданням 3.

1. Складіть план відповідно до якого будете описувати роботу схеми ріс.3.2.5

2. Опишіть роботу схеми рис 3.2.5.

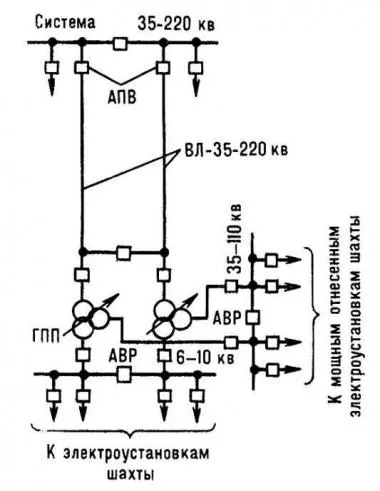

Питання 3 .. Схеми принципові електричні 35-330 / 6 (10) кВ

Мал. 3.2.6. Схема принципова електрична РУ-35 кВ.

1. Скільки блоків містить РУ?

2. Вивчіть всі написи і знайдіть їх на схемі

3. Перерахуйте все обладнання і апарати, назвіть їх кількість і призначення

4. Опишіть схему

Мал. 3.2.7. Схема принципова електрична КРУ-6 (10) кВ.

Питання по схемі:

1. вивчіть всі позначення і написи на схемі

2. перерахуйте основні елементи схеми і назвіть їх кількість

3. знайдіть розподільні шини

4. скільки секцій містять шини?

5. назвіть джерела живлення

6. назвіть призначення кожного осередку

7. Що таке секція?

8. Що таке камера?

Завдання: ЩО ЦЕ?

Лист із завданням 4. «Перевірка ступеня засвоєння вивченої інформації»

Опишіть роботу схеми

Мал. 3.2.8. Схема принципова електрична РУ-35 кВ двохтрансформаторної ТП

1.Скласти схему однотрансформаторной підстанції з урахуванням наступних даних: джерело живлення: повітряна лінія 110 кВ. Електроприймачі: 2 електродвигуни з номінальним напругою 10 кВ, дві відходять ПЛ-10.

Виключатель- пристосування для вмикання та вимикання електричного струму (сл. Ушакова)

Заземляющий ніж-контакт апарату з'єднаний з землею

Камера- ізольоване приміщення спеціального призначення

Відходить лінія-ВЛ або КЛ приєднана до ТП-переносить електричну енергію споживачу

Обмежувач перенапряженій- додаткові, підвищені напруги, викликані прямим попаданням блискавки в ЕУ або частими комутаціями відводить в землю

Предохранітель- відключає підвищений струм шляхом перегоряння плавкої вставки

Раз'едінітель- комутаційний апарат, призначений для включення і відключення ділянок електричної мережі понад напряженіем1 кВ, що знаходяться без напруги.

Секція- частина будь-якого пристрою, наприклад частина шин РУ

Трансформатор струму-вимірювальний трансформатор електричний, призначений для підключення через нього струмових ланцюгів стандартних вимірювальних приладів і пристроїв автоматичного управління і контролю.

Трансформатор напруги-вимірювальний трансформатор електричний, призначений для через нього ланцюгів напруги стандартних вимірювальних приладів і пристроїв автоматичного управління і контролю.

Шіна- мідна, алюмінієва, рідше сталева смуга, що служить для розподілу електричної енергії

Ячейка- невеликий (мінімальний) елемент РУ
