Електроди для дугового зварювання бувають двох основних типів: плавляться та не плавляться.
Плавляться електроди. Штучні плавляться електроди з покриттям використовуються дуже широко, для зварювальних робіт в домашніх умови - це основний матеріал.
Стрижні електродів для зварювання стали виготовляються з низьковуглецевої, легованої або високолегованої зварювального дроту. Стандартом передбачається 77 марок сталевого дроту, що йде на виготовлення штучних електродів діаметром від 1,6 до 6 мм.
Покриття зварювальних електродів надає множинне дію: утворює атмосферу захищає метал від кисню та азоту, що знаходяться в повітрі, стабілізує горіння дуги, видаляє шкідливі домішки з розплавленого металу, легуючих його з метою поліпшення властивостей. Для виконання всіх цих функцій покриття включає в себе безліч компонентів:
Плавиться для зварювання: 1 - стрижень, 2 - ділянка переходу, 3 - марка електрода, 4 - покриття.
- Шлакоутворювальні речовини, що захищають метал від азоту і кисню. До їх складу входить марганцева руда, каолін, титановий концентрат, крейда, мармур, польовий шпат, доломіт, кварцовий пісок.
- Розкислюючі речовини, що видаляють з розплавленого металу кисень. Як них використовуються марганець, кремній, алюміній, титан у вигляді феросплавів.
- Газоутворюючі компоненти, що створюють при згорянні покриття газове середовище, що захищає розплавлений метал від кисню та азоту повітря. В основному це декстрин і деревне борошно.
- Легуючі речовини, які надають металу шва особливі властивості - міцність, жаростійкість, зносостійкість, підвищення опірності корозії. Для цього використовуються хром, марганець, титан, молібден, нікель, ванадій і деякі інші речовини.
- Стабілізуючі елементи, що сприяють іонізації зварювальної дуги - натрій, калій, кальцій.
- Сполучні речовини, службовці для зв'язування компонентів покриття один з одним і всього покриття зі стрижнем електрода. Основним сполучною речовиною є калиевое або рідке скло (силікатний клей).
Для зварювання кольорових металів і їх сплавів поряд з плавляться застосовують плавкі електроди з відповідних металів і сплавів - алюмінію, міді, нікелю, бронзи, латуні і т.п.
Класифікація та позначення електродів. Електроди, застосовувані для зварювання і наплавлення, класифікуються з широкого кола ознак:
- за призначенням (для зварювання сталі, чавуну, кольорових металів, для наплавочних робіт та ін.);
- по технологічних особливостях (для швів різного просторового положення, для зварювання з глибоким проплавлением і т.п.);
- по виду покриття (кисле, рутилове, основне і ін.) і його товщині (товсте, тонке, середнє, особливо товсте);
- за хімічним складом покриття і стрижня;
- за механічними властивостями металу шва;
- за родом і полярності струму, величиною номінальної напруги холостого ходу джерела живлення.
- за якістю виготовлення, станом поверхні покриття, вмісту шкідливих домішок фосфору і сірки.
Кожен параметр електрода має своє літерне або цифрове позначення в певній частині маркування. Зокрема, електроди для зварювання вуглецевих і низьколегованих конструкційних сталей з тимчасовим опором розриву до 60 кгс / мм 2 позначаються літерою У. Електроди із середнім по товщині рутиловим покриттям мають у маркуванні букву С (середнє) і Р (рутилове). Завдання, поставлене передостанній цифра 1 повідомляє, що електрод може використовуватися для виконання шва будь-якого просторового положення, а завершальна позначення цифра 0 інформує про те, що даний електрод використовується при роботі зварювальним апаратом дає постійний струм.
Відповідно до ГОСТ 9466-75 позначення електрода містить інформацію про тип, марку, діаметрі і інших його характеристиках. У позначення типу електродів для зварювання конструкційних сталей входить буква Е ( «електрод для дугового зварювання») і цифра, що повідомляє про мінімальний тимчасовому опорі розриву металу шва в кгс / мм 2. Якщо після цифр присутня буква А (наприклад, Е42А, Е46А), це означає, що даний тип електрода забезпечує більш високі пластичні властивості металу шва.
Поряд з типом, електроди мають і марку. Один такий електродів може відповідати кілька марок. Наприклад, електродів типу Е42 відповідають марки гостем-2, ЦМ-7, АНО-6.
Позначення електродів по ГОСТ 9466-75
1 - Тип електрода (Е - електрод для дугового зварювання, 46 - міцність 460МПа, А - підвищена пластичність і в'язкість металу шва);
2 - Марка електрода;
3 - Діаметр стрижня;
4 - Призначення електрода (У - для зварювання вуглецевих і низьколегованих сталей);
5 - Характеристика товщини покриття (Д - товсте);
6 - Група індексів, яка вказує на характеристики металу шва;
7 - Вид покриття (Б - основне);
8 - Просторове положення шва (1 - для всіх положень);
9 - Рід струму (0 - постійний, зворотної полярності).
Позначення електродів за міжнародним стандартом EN 499
Плавляться електроди. Плавляться електроди бувають вугільними, графітовими і вольфрамовими. Температура плавлення всіх цих матеріалів перевищує ту, до якої вони нагріваються при зварюванні. Ця особливість і зумовила їх назва.
Графітові електроди виготовляють з синтетичного пресованого графіту, вугільні - з електротехнічного вугілля. Електроди з графіту мають певні переваги перед вугільними. У них вище електропровідність, що дозволяє в 2,5-3 рази підвищити щільність струму, і більш висока стійкість проти окислення при високих температурах. Остання якість дозволяє знизити їх витрата в порівнянні з вугільними.
Вугільні обміднені електроди
Вольфрамові плавляться електроди виготовляються з чистого або з наявністю присадок вольфраму. Як присадок використовуються оксиди торію, ітрію, лантану і інших речовин. Про наявність тієї чи іншої присадки говорить марка і колір електрода. Позначення ЕВ (WP) означає чистий вольфрам (кінець пофарбований в зелений колір), ЕОТ (WT) - вольфрам з торієм (червоний), Еві (WY) - з ітрієм (темно-синій), (WL) - з лантаном (синій або золотистий, в залежності від вмісту лантану), WC - з церієм (сірий), WZ - з цирконієм (білий).
За допомогою неплавких електродів варять сталь, чавун, мідь, латунь, бронзу, алюміній та інші метали. Сварка проводиться найчастіше в середовищі захисного газу (аргону, гелію, азоту та їх суміші). Її можна здійснювати як з присадним матеріалом, так і без. В якості останнього використовується дріт, металеві прутки або смуги.
Вибір електродів для зварювання сталей
Вибір типу електрода для зварювання сталей залежить не тільки від марки останньої, а й від характеру з'єднання, просторового положення шва, роду зварювального струму (постійний чи змінний), температури навколишнього повітря під час робіт тощо. В даний час проводиться декілька сотень марок електродів для самого різного призначення.
Електроди для сталей поділяються на кілька груп - залежно від марки матеріалу, для зварювання якого вони призначені.
Першу групу утворюють електроди для зварювання вуглецевих і низьколегованих конструкційних сталей, що містять до 0,25% вуглецю і мають опір розриву до 490 МПа. До таких сталей відносяться марки Ст5пс, Ст3сп, Ст0 і інші, використовувані для виробництва металопрокату, з якого в побуті виготовляється більшість конструкцій, до міцності яких не пред'являють особливих вимог - ворота, огорожі та ін. Для їх зварювання застосовують такі відомі всім сварщикам марки електродів , як АНО-4, АНО-21, МР-3, ОЗС-41. Популярний електрод МР-3 придатний для зварювання як змінним, так і постійним струмом у всіх просторових положеннях шва крім вертикального зверху вниз.
Для зварювання сталей, що мають опір розриву від 490 до 590 МПа, використовуються електроди типу Е50А, Е60 (марки УОНИ-13/55, ОЗС-28, УОНИ-13/65). Ці електроди дають шов, що витримує значно більші навантаження, ніж попередня група електродів.
Конструкційні леговані сталі підвищеної і високої міцності, що мають опір розриву понад 590 МПа, необхідно варити електродами НИАТ-5, ЕА-981/15, ЕА-395/9 (якщо вони не піддається після зварювання термообробці) або електродами ОЗШ-1, НІАТ- 3М, УОНИ-13/85 - якщо зварену конструкцію планується піддати термообробці з метою забезпечення равнопрочності швів.
Для зварювання низьколегованих і легованих теплостійких сталей, що працюють при температурах до 550-600 ° C, призначені електроди типу Е-09Х1М, Е-09МХ, Е50А (марки АНЖР-2, ОЗС-11, ЦУ-5).
Не часто, але доводиться в побуті стикатися і зі зварюванням жароміцних і жаростійких сталей, призначених для роботи при температурі понад 550-600 ° C. Наприклад, при виготовленні вогнетривких колосників для печі. Якщо вдасться добути таку сталь, варити її потрібно електродами КТИ-7А, ОЗЛ-38, ЦТ-15.
Корозійностійкі сталі, що володіють стійкістю до корозії в кислотної, лужної та інших агресивних середовищах, відомі в побуті під назвою «нержавійки», варяться електродами марок ЦЛ-11, ОЗЛ-7, ОЗЛ-22.
Вибір діаметра електрода. Діаметр електрода вибирається, перш за все, з урахуванням товщини зварюваного металу. Інші умови роботи: марка зварюваного металу, рід струму, параметри мережевої напруги, форми підготовки крайок і т.п. - також можуть висувати свої вимоги до діаметру електрода, але в набагато меншому ступені, ніж товщина зварюваного металу.
Для початкового вибору електрода можна використовувати наведену нижче таблицю, значення в якій відповідають нижньому шву.
Товщина металу, мм
При виконанні зварювальних швів у вертикальному і стельовому положеннях застосовують електроди діаметром не більше 4 мм. Якщо є оброблення крайок або необхідно заплавах зазор між деталями, то кореневої шов може виконуватися електродом меншого діаметра - 2,5-3 мм.

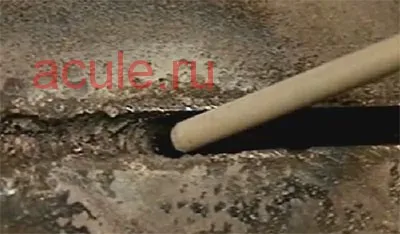

Сварка кореневого шва
Зварювальний дріт
Зварювальний дріт випускається зі сталі різних марок, міді, алюмінію та інших металів. Сталевий дріт, призначена для зварювання, наплавлення і виготовлення штучних електродів, виготовляється за ГОСТ 2246-70. Стандарт передбачає 77 марок сталевого дроту різного хімічного складу - низьковуглецевих, легованих і високолегованих.
Діаметр матеріалу коливається від 0,3 до 12,0 мм. Дріт товщиною до 3 мм застосовується для напівавтоматичного шлангової зварювання, діаметром 1,6-6 мм - для ручного зварювання штучними електродами, діаметром 2-5 мм - для автоматичного зварювання. Матеріал великих діаметрів застосовують для наплавочних робіт. По виду покриття дріт буває чистою і обмідненої. Обміднення покращує міцність і чистоту шва, підвищує стійкість горіння дуги, знижує розбризкування металу.
У позначенні марок дроту використовуються літери і цифри. Позначення Св-08ГС говорить про те, що це зварювальний дріт (Св), що має вуглецю - 0,8%, марганцю (Г) - до 1%, кремнію (С) - до 1%.
Зварювальний дріт: нержавіюча, обміднений, алюмінієва.
порошковий дріт
Порошковий дріт (вона ж флюсова або самозахисна), яка використовується для зварювання полуавтоматами, являє собою металеву оболонку, заповнену спеціальним порошком. Останній складається з суміші матеріалів (феросплавів, мінералів, руд, хімікатів та ін.), Що мають те ж призначення, що і покриття штучних електродів - захист розплавленого металу від кисню та азоту, легування і розкислення металу, стабілізацію дугового розряду тощо.
Варіанти конфігурації оболонки порошкового дроту
Порошковий дріт дозволяє відмовитися від використання в напівавтоматичному зварюванні газових балонів, однак при цьому страждає якість.
