Як припаяти шлейф дисплея Nokia 1202 до друкованої плати

Валерій Гончаренко продовжує ділитися своїм досвідом. У нашій з ним листуванні, я просив його розповісти, як він припаював дисплей Nokia 1202 до плати адаптера. Він відгукнувся і показав, як він паял. Мені, наприклад, було дуже цікаво. Я думав, що шлейф відразу ж Поплава від дотику паяльника. Але ж ні. Все не так. Мені завжди було стрьомно працювати зі всілякими шлейфами. Роз'ємів як таких під ці шлейфи немає, а демонтувати зі старих плат - той ще гемор? феном - роз'єм плавиться, паяльником - нервів не вистачає. А безпосередньо паяти до плати шлейф - я боявся його Поплава. Отже, слово Валері.

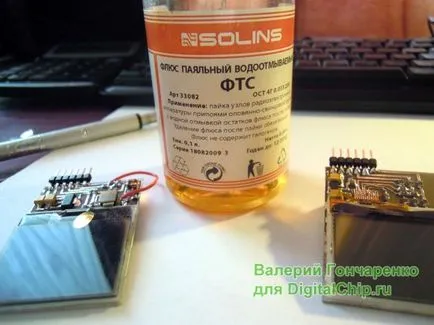

Як припаяти шлейф дисплея Nokia 1202 до друкованої плати? Для цього нам знадобиться флюс, припій і природно паяльник (підійде будь-який 25-40 Вт). Після численних спроб і помилок з всілякими гелями, пастами і т.д. я зупинився на цьому - звичайно це не панацея і підійде і звичайна соснова каніфоль, але бруду на платі буде багато.

Готуємо контактні площадки під наш шлейф: наносимо трохи припою, щоб він тільки трохи виступав. Після припаювання всіх елементів (крім дисплея) плата миється під проточною водою старою зубною щіткою з невеликим додаванням Fairy - 1 хвилина.

Потім кладемо її сушити на полотенцесушитель у ванній (можна звичайно і феном, але навіщо - якщо різниці немає! 🙂).

Плата висохла - приступимо до Припаювання: наносимо трохи флюсу на майданчики і сам шлейф, з паяльника олово прибираємо і рухами від дисплея - притискаємо все доріжки шлейфу до плати. Як правило, достатньо 2-х проходів, потім ватною паличкою змоченою в спирті (ацетоні і т.д.) видаляємо залишки флюсу.

Провів спеціально експеримент на жаростійкість шлейфа дисплея - паяльником 40 Вт (t = 300 град. Цельсія) двічі поспіль: припаяв і демонтував дисплей. Шлейф грів без перерви приблизно 10 сек. на 15-тій секунді 1 доріжку з одного боку все-таки зірвав, і одну трохи повело це видно на фото - матеріал шлейфу навіть не подав ознак до викривлення.

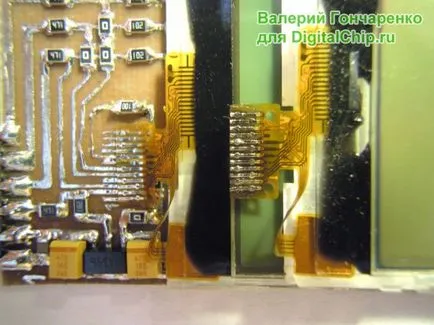

Припаяний шлейф Nokia 1202

На фото замучений дисплей - шлейф не став навіть мити.
