Як правильно зробити заземлення в ванній кімнаті

Ванна кімната - особливе приміщення в квартирі або приватному будинку. З відвідування цього приміщення починається день кожної людини і закінчується також візитом в це царство підвищеної вологості і високих температур. Прийняття ванни - процедура, що приносить розслаблення, що гарантує відновлення сил і дарує хвилини незабутнього блаженства. Однак щоб цей комфорт завжди супроводжував при здійсненні таких водних процедур, слід вчасно подбати про заземлення ванни.

захисний контур для ванної

Не так давно заземлення влаштовували за допомогою з'єднання ванни з водопровідних або каналізаційних стояком. Однак в даний час так робити не рекомендується: досить часто в багатоквартирних будинках сусіди по стояку замінюють у себе металеві труби на пластикові і сенс заземлення відразу втрачається. Саме тому заземлювати ванну потрібно за допомогою особливої заземляющей шини, що розташовується на розподільному загальнобудинкових щиті. У новобудовах заземлення вже передбачено, і як правило зроблений додатковий контур заземлення у ванній кімнаті. У старих радянських будинках в 95 відсотках відсутня заземлення, тому ванну кімнату заземлити не представляється можливим. Якщо будинок пройшов реконструкцію і по стояку було проведено провідник заземлення, тоді немає причин відмовлятися від додаткового захисту ванної кімнати.

Що і як заземлювати в ванній кімнаті?

куп коробка зрівнювання потенціалів

пристрій захисного відключення для ванної

Що і як заземлювати у ванній кімнаті

У більшості ванних кімнат навіть в будинках сучасної забудови встановлюються традиційні чавунні ванни. Заземлення такої ванни влаштувати нескладно:
- в будь-який ніжці ванни висвердлюють отвір;
- в готовий отвір вставляється заземлювальна перемичка;
- болтом і гайкою з шайбою перемичка закріплюється в отворі ніжки ванни.
Сучасні ж чавунні і сталеві ванни випускаються вже оснащеним спеціальним пристроєм, що нагадує пелюстка квітки, для створення надійного заземлення. До такого пристрою можна без особливих клопотів під'єднати провідник заземлення (PE - жовто-зеленого забарвлення).
У разі використання електроустаткування для нагріву проточної води заземлення потрібно забезпечити через пристрій захисного відключення. Також необхідно заземлити будь електричне обладнання, що розташоване у ванній кімнаті, будь то накопичувальний водонагрівач або пральна машина. Всі заземлюючі провідники виводяться в загальну коробку для заземлення, яка називається коробка зрівнювання потенціалів (КУП). З коробки КУП перерізом не менше 6 квадратів, провідник виводиться на загальну заземлюючих шину, яка знаходиться в на поверховому або квартирному щиті. Зрівнювання потенціалів можна робити в системі заземлення TN-C-S або TN-S.

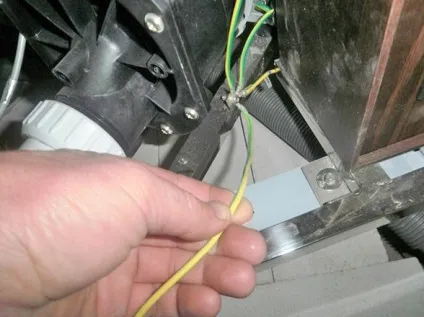

Якщо в санвузлі встановлена сучасна модель ванни з акрилу, її також потрібно заземлювати незважаючи на те, що акрил не проводить електричний струм. Акрилова ванна накопичує статичну електрику. Причому чим більше розмір ванни, тим більше електрики може накопичитися на її поверхні. Тому необхідно заземлити сталеву раму, на якій розташовується чаша ванни.

Заземлення гідромасажних пристроїв у ванній кімнаті

Якщо в приміщенні розташовується гідромасажна ванна, то заземлення повинно бути влаштовано по-особливому типу. Таку ванну слід підключати тільки до спеціальної розетки, що використовується у вологих приміщеннях - розетка з захистом не менше IP-44. Таку розетку найкраще розташовувати на висоті не менше 0,5 м від підлоги. Від краю ж ванни джакузі її слід розміщувати на відстані не ближче 0,6 м.

Крім безпосереднього заземлення розетки за межею приміщення, де розташовується така гідромасажна ванна, потрібно встановити спеціальний автомат - пристрій захисного відключення, або його ще називають вимикачем диференціального струму. Він допоможе запобігти неприємним наслідкам, які можуть виникнути при виникненні витоку струму в електричному ланцюзі.
Заземлити ванну, розташовану в будь-якому приміщенні квартири або приватного будинку, необхідно мати в своєму розпорядженні багатожильний провід, як правило, жовто-зеленого кольору, перетином 6 мм і ізоляцією ПВХ. Заземлювальну перемичку найкраще розташовувати за декоративним екраном ванни або в тумбі, або на стіні розташовану в коробці КУП. Влаштувавши заземлення ванни, можна з упевненістю у своїй безпеці насолоджуватися будь-якими водними процедурами.

Оцініть якість статті. Нам важлива ваша думка:

Дозвольте не погодитися з тим, що по пластиковій трубі, наповненою водою не піде електричний струм. Крім того, відгалуження з таких труб веде не на землю, а до сусіда в ванну, яка може в момент проходження струму замикання мати менший електричний опір, ніж решта магістраль з іржавих труб, що контактують з землею.
Предположьте, що буде з сусідом або членом його сім'ї, через якого пройде ток КЗ. Адже він може абсолютно проти своєї волі з'єднати прийшли потенціалом і хорошим контуром заземлення. Чи допоможе ваше УЗО? Це ще те питання.

А чому ПЗВ не допоможе? При КЗ струм в нульовому проводі зменшиться, виникне різниця струмів, на яку і відреагує УЗО.

Шановні панове. Підкажіть детальніше варіанти заземлення водяного полотенцесушителя. Міняю третій, благо по гарантії, до виробника притензій немає, нержавіюча не дешевий. Судячи з усього блукаючі струми або різниця потенціалів через заміни стояка на пластик. Перемичку від верхніх до нижніх сусідам не сантехніки не встановили. Зараз можна пробурити тільки до нижнього сусіда. У будинку занулення. Але коли міняв проводку тягнув 3х жилку на щит. Консультувався з електриками. Можуть зробити землю в підвалі і вивести на мій щит.
Підключав тестер на фазу і на полотенчик показує 220.
Так як же мені його заземлити і чи врятує це? Хотілося б почути побільше докладних варіантів. Дякуємо!

Добрий день. У мене в будинку єдине місце із заземленням це розетка електроплити. Чи можна ванну заземлити на землю в даній розетки і які можуть бути наслідки?
