Стрічковий фундамент для забору: переваги, види і монтаж
Стрічка потрібна з тією метою, щоб паркан не деформувався на слабких грунтах. Краща основа під паркан з каменю або цегли - монолітний стрічковий фундамент. Це досить міцна, довговічна і нескладна у використанні конструкція, яка має всього один недолік - чималу ціну.
Для яких огорож варто робити такий фундамент
Навіть з урахуванням невеликої глибини залягання, стрічковий фундамент під паркан здобув досить широке застосування і при дотриманні технології виробництва має тривалий термін служби. Його можна побудувати, зробивши імітацію під штучний камінь, а також можна продовжити термін його використання, заклавши фундамент з додаванням ЖБ конструкцій.
Такий тип фундаменту застосовують для побудови:
- масивного огородження з профлиста;
- суцільного паркану з дерева;
- кам'яної огорожі;
- цегляної огорожі.

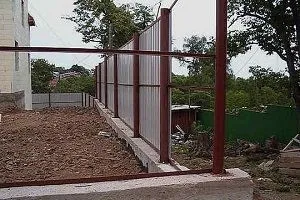

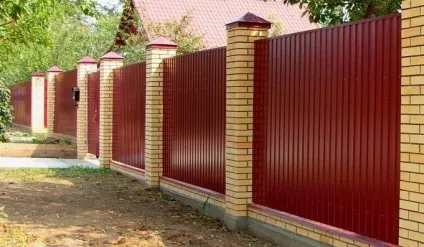

Забір на стрічковому підставі
Види фундаменту цього типу
Фундаменти на основі стрічки діляться на два основних види:
- Збірні - досить прості, конструкція допускає певні відхилення при зведенні. Вони виконуються з великих і малих блоків. Для їх побудови можна використовувати як штучні, так і натуральні камені. Основною вимогою до матеріалу є надійність і вологостійкість.
- Монолітні - більш технологічні, в останні роки набули великого поширення, хоча і вимагають значної культури будівництва і великої кількості умінь.
Стрічкові основи складаються з таких частин:
Дуже часто для немасивна будівель, а також на міцних грунтах, фундаментну подушку не роблять.
Пристрій стрічкового фундаменту
Виділяють два способи пристрою такої підстави для огорож:
- Перший використовується рідко. Він полягає в тому, що потрібно викопати яму, дно якої засипається піском. Далі створюється опалубка, виконується армування і заливка масою з бетону.
- Другий спосіб - більш звичний і частіше застосовується. Викопується котлован, робиться опалубка, яка потім бетонується. Виступає такий фундамент над грунтом на 30 сантиметрів.

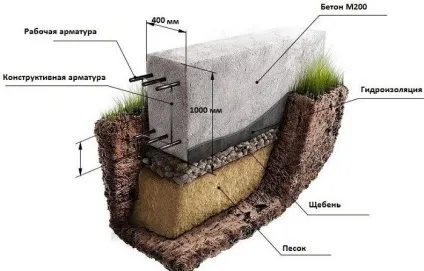

Схема пристрою стрічкового фундаменту
Незважаючи на те, що стрічковий фундамент дуже витратний у відношенні будматеріалів, а також є трудомістким процесом, він має широке застосування в будівництві.
Основні етапи пристрої стрічкового фундаменту описані нижче.
розмітка периметра
Місце закладки фундаменту визначається за допомогою предметів, наявних на будь-якому будмайданчику.
Для цього потрібні:
- довга мотузка;
- кілки;
- рулетка;
- план-схема ділянки з межами території, за допомогою якого і буде створюватися фундамент для огорожі.
викопування ями
Звичайна ширина заглиблення - на 20 см більше, ніж ширина створюваного огорожі. Глибина - 50 см. Якщо робиться монолітне стрічкове підстава для забору з профлиста, то для кращого опору вітрі яму риють зі збільшенням ширини.
Після того, як котлован буде готовий, на його дно засипається пісок - створюється так звана «подушка», яку потрібно сильно змочити водою і спресувати.
пристрій фундаменту
Тепер вибрати тип зміцнення підстави:
- Без опалубки. В цьому випадку наступним етапом буде монтаж стовпів для забору і кріплення їх в ямі до заливки бетоном. Закріплення роблять матеріалами, наявними під рукою: трубами, камінням, цеглою. Важливо, щоб стовпи стояли чітко вертикально.
Далі необхідно обв'язати стовпи 10-12 мм арматурою. Всі стики необхідно зварювати. Глибина закладки верхнього прута арматури становить не менше 10 см від верхнього краю майбутнього підстави, нижнього - не менше 10 см від дна ями. - З опалубкою. Опалубка - це конструкція з обрізної дошки, який сприяє виготовленню стрічкового фундаменту під огорожу рівним і прямим. Створення опалубки обов'язково, якщо паркан буде з каменю чи цегли - він буде виглядати більш акуратним.
Виконується опалубка вкрай просто. З обрізної дошки роблять щити більшої висоти, ніж глибина викопаної ями. Далі щити кріпляться по всьому периметру ями і закріплюються розпірками. Армування стрічкового фундаменту всередині цього каркаса роблять вже після кріплення стовпів опори. Основа з арматури створюється таким чином: до вертикальних коротким прутів приварюють довгі горизонтальні прути. Виходить сітчаста конструкція, яка заповнює всю яму.

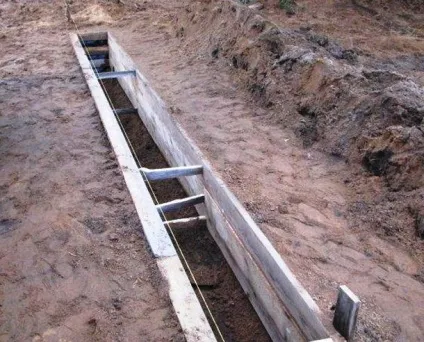

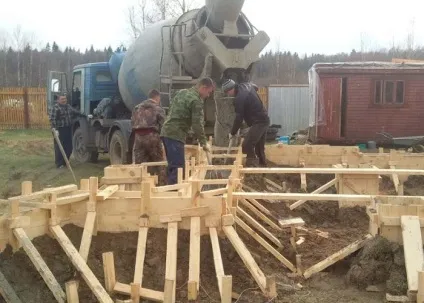

Підстава з опалубкою

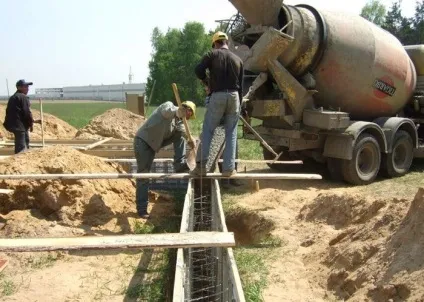

бетонування
Бетонування повинно пройти гладко, навіть якщо підстава під паркан створюється власноруч.
Є два способи заливки складу:
- з технологічними перервами;
- без технологічних перерв.
Якщо передбачається маленький обсяг робіт, то краще зупинитися на другому способі, інакше слід використовувати горизонтальну заливку шарами з перервами в роботі для застигання кожного шару.
Після повного затвердіння бетону забирається опалубка, і через кілька днів фундамент готовий для побудови паркану.
закінчення робіт
Після видалення опалубки здійснюють зворотну засипку. Найкраще для прилеглих шарів застосовувати глину, добре її спресовуючи. Можна взяти і пісок, змочуючи кожен шар водою і трамбуючи його.
Верхню частину підстави обробляють вологостійким складом. Вид гідроізоляції залежить від глибини залягання конструкції і її подальшого застосування. При необхідності можна здійснити і теплозахист.
розрахунок фундаменту
Перед початком робіт по створенню стрічкового фундаменту потрібно визначитися з його головними характеристиками:
- Глибиною залягання - розрахувати досить легко. Для немасивна огорожі цей показник стандартний - 50 см. Для важких конструкцій потрібно виходити з якісних характеристик грунту і габаритів об'єкта. Найчастіше глибина стрічкового фундаменту перебуває на рівні промерзання грунту +40 см. На кожній території глибина промерзання своя.
- Площею підстави - обчислюється для того, щоб визначити пропорцію, при якій споруда буде дуже міцною і не буде давати усадку. Крім іншого, при неправильних розрахунках будова може бути виштовхнути нагору здимистими грунтами.
Для розрахунків використовується конкретна формула, яка складається з:
- коефіцієнта надійності (k (n));
- показника сумарної розрахункового навантаження на підставу ґрунту (F);
- коефіцієнта умов роботи (k (c));
- опору грунту (R).
Площа підстави повинна бути не менше: [k (n) * F] / [k (c) * R]. Більшість цих показників зібрані в спеціальні таблиці.

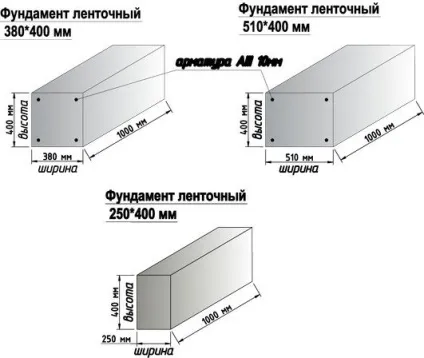

Розміри стрічкових підстав
Розрахунок витрат матеріалів відбувається з урахуванням:
Щоб дізнатися обсяг, необхідно показник перетину підстави помножити на довжину фундаменту. Тобто, якщо перетин одно 0,6х0,8, а довжина - 100 м, то обсяг складе 48 м³.
На один кубометр бетону доводиться 340 кг цементу, 1,05 м³ піску і 0,86 м³ щебеню, разом загальна кількість матеріалу буде таким:
Розрахунок кількості арматури виконується з урахуванням її діаметра.
Про те, як здійснюється будівництво паркану з профнастила з цегляними стовпами, можна почитати тут.
Якщо ви не знаєте, які рослини вибрати для посадки живоплоту, варто ознайомитися з цією оглядової статтею.
Монтаж підстави своїми руками
Давайте ще раз детально розглянемо процес будівництва стрічкового фундаменту.

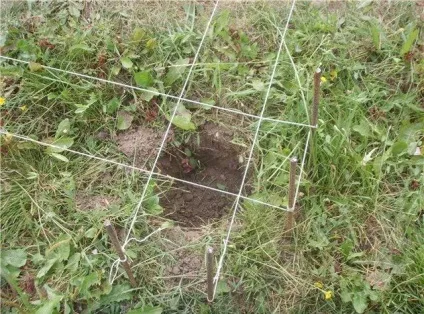

Розмітка території ділянки
Розмітка ділянки - початковий етап створення несучої конструкції будь-якого типу. Щоб закласти основу, необхідно знати не тільки комплекс конкретних правил, а й мати чітке уявлення, де вона буде розташовуватися.
Важливо дотримуватися розмірів стрічкового фундаменту, які мають певні стандарти і, залежно від проекту, можуть збільшуватися або зменшуватися.
На грунт наносяться цифрові показники периметра майбутньої споруди. Коли це зроблено, в кутах ділянки монтуються прутки з арматури.
Потрібно також переконатися, чи відповідають кути прямим. Використовуйте такий інструментарій, як кутомір або спеціалізована лазерна рулетка. Можна виконати розрахунки і старими перевіреним методом - вимірами по діагоналі.
Після перевірки кутів береться шнур і кріпиться на армирующие вироби. В результаті виходить зовнішня розмітка. Подібним чином створюється і внутрішня. Тільки в цьому випадку потрібно врахувати відступ в 40 см.
Перш ніж перейти до подальших робіт, необхідно виявити всі наявні перепади земельної ділянки. Мета - виявити точку, яка знаходиться нижче інших. Потім від цієї позначки викопуються ями. Перепади виключаються.
Створення фундаментної ями
Глибина закладки стрічкового фундаменту може досягати 40 см, що, в принципі, не є остаточним показником. Бувають підстави, які закладаються більш глибоко. Викопуючи траншеї, потрібно простежити, щоб дно завжди було рівним. Відхилення рівня повинні бути найменшими.
виконання опалубки
Тепер слід засипати подушку з піску. Мета - пом'якшення з подальшим розподілом навантаження на несучу конструкцію. Відповідна товщина - 15 см. Шар піску повинен бути рівним. Після засипки піску його необхідно спресованного, зволожуючи для збільшення надійності.

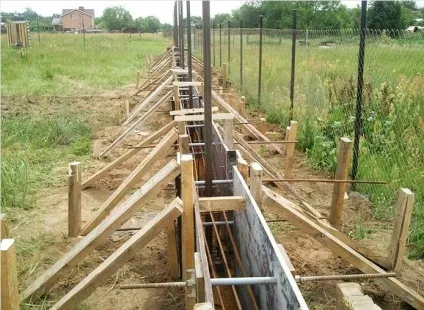

Щоб установка стрічкового підстави не була важкою, варто скористатися опалубного конструкцією. Опалубка створить з бетону необхідну за проектом форму і істотно скоротить час, що витрачається на цей захід.
Цю конструкцію можна виконати з різноманітних матеріалів, які опиняться під рукою. Можна взяти шматки фанери або дошки.
Захід з виготовлення опалубки можна провести безпосередньо на ділянці. Місце під виконання цієї роботи має бути абсолютно рівним. Збивання матеріалу проводиться з внутрішньої сторони. Цвяхи ж забиваються з зовнішньої. Якщо все це буде враховано, то опалубка вийде рівною, а демонтаж її буде безпроблемним. Конструкцію потрібно зробити вище рівня заливки бетону.
На показаний процес складання опалубки для стрічкового фундаменту:

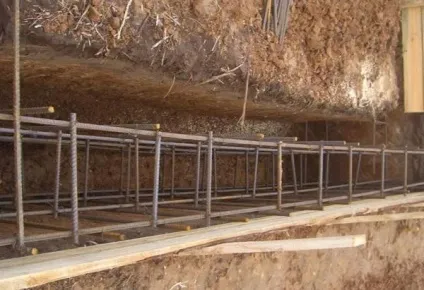

Посилення фундаменту за допомогою армування
На цьому етапі зведення стрічкового фундаменту необхідно закласти дно цеглою. Це потрібно зробити для установки армуючих частин. Потім використовуються прути і в'язальний зволікання. За допомогою цього заходу виконується підвищення міцності каркаса, осередки якого повинні бути 33 × 35 см.
Проводиться укладання конструкції на дно поверх цегл. Якщо зварити арматуру, то каркас позбудеться гнучкості, тому краще його зв'язати. Виступи готового виробу повинні досягати 5 см з кожного боку. Це необхідно для монтажу всередині монолітної стрічки.
Отвори для вентиляції і комунікації
Потрібно взяти середнього розміру трубу, виготовлену з пластику або азбестоцементу. Прив'язати її до основи з арматури. Усередині заповнити піском, щоб туди не затекло бетон, який потім доведеться видовбувати.
Отвори комунікації створюються подібним чином, але їх необхідно закласти нижче рівня землі. По завершенні будівельних робіт фундаменту вони викопуються і використовуються за призначенням.
Захист фундаменту від вологи
Незалежно від розмірів стрічкового фундаменту його потрібно якісно гідроізолювати, щоб нейтралізувати руйнівну дію води.
Існує два популярних способу:
- Перший спосіб більш популярний, простий і менш тривалий, але менш ефективний. Дно ями підстави викладається руберойдом. Після закінчення заливки і затвердіння основа обкладається ним же. Для додання гідропрослойке додаткової надійності її покривають смолою.
Недолік полягає в тому, що після 2 років руберойд відшаровується від поверхні, тому роботи доведеться виконувати за новою. Якщо цей факт проігнорувати, то фундамент руйнуватиметься, з'явиться грибок і пліснява. - Другий метод грунтується на використанні сучасних гідроізоляційних матеріалів. Хорошим засобом є Пенетрон. який застосовують незалежно від глибини закладки стрічкового фундаменту і інших важливих показників.
Суттєва перевага полягає в тому, що матеріал не покриває поверхню, а робить все підставу непроникним для вологи. Посилена водонепроникність зберігається весь період часу, поки експлуатується будова. Пенетрон домішувати в бетонний склад. Кількість матеріалу регламентується інструкцією. Потім він з'єднується з іншими компонентами розчину: водою, цементом, щебінкою і т.д. Застигле підстава не вимагає покриття.
Заливка розчину в опалубку
Застосовується бетон М-400. Найкраще замовити його на спеціальному підприємстві. Самостійне виробництво - марна трата часу не тому, що у вас не вийде правильно виготовити склад, а тому, що його потрібно дуже багато. Через це заливку потрібно буде проводити поетапно, що створить купу проблем. Наприклад, поява холодових містків або «холодних швів», які пропускають холод і вогкість.
Перед самою заливкою потрібно перевірити, щоб спецтехніка, яка привезла склад на об'єкт, працювала нормально, могла забезпечити доступ до будь-якого кута опалубки. Для попередження непередбачених обставин потрібно запасти ще один лоток, який може і не знадобиться, зате при нагоді швидко вирішить з'явилися труднощі.
Склад необхідно ретельно протестувати. Якщо він сухуватий, додати води і знову перемішати. Під час заливки потрібна постійна пресування матеріалу. Вібратор глибинного дії чи іншій відповідний інструментарій потрібно підготувати заздалегідь. Вібрація нейтралізує бульбашки повітря.
заключні роботи
Установка стрічкового фундаменту здійснена відповідно до сучасних норм. Але це ще не все, тепер потрібно взяти кельму і якісно вирівняти поверхню. Як варіант - вібратор, що буде навіть краще. Кілька місць слід проткнути щупом або армуючим предметом. За рахунок цього зникнуть надлишки знаходиться всередині повітря.
Поки фундамент застигає, необхідно покрити його влагоустойчивим складом. Щоб зверху не було тріщин, несуча конструкція змочується водою. Зняття опалубного системи краще проводити через місяць. При гарній теплій погоді можна розібрати через тиждень.
