Як правильно зробити проектування, контур і розрахунок блискавкозахисту і заземлення для будівель і

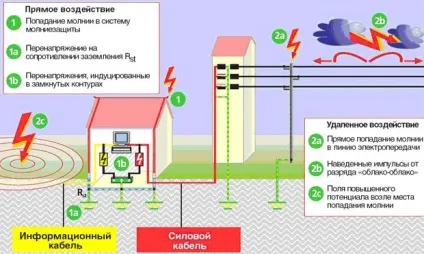

Наближення стихії, що супроводжується звуками грому і блиском блискавки, завжди викликало у людей тривогу за власне життя і збереження майна. Пряме влучення блискавки в будинок, якщо відсутній захист від неї, завершується пожежею, оскільки загоряються легкозаймисті матеріали, відбувається замикання в електромережах. Зараз нові будівлі не приймаються в експлуатацію, якщо відсутня проектування блискавкозахисту і заземлення та їх облаштування.
Блискавка вражає стоять високо предмети і споруди: будинки; дерева; димові труби і т.д. Тому так необхідно при будівництві виконувати розрахунок ризиків блискавкозахисту, встановлювати громовідводи і монтувати системи захисту.
Покрівля та всі виступаючі над її поверхнею споруди необхідно захищати від наслідків прямого попадання блискавки. Якщо відсутня проектування блискавкозахисту будівель і споруд і вона не встановлена, така недбалість може обернутися загибеллю людей і пожежею, не кажучи про що вийшли з ладу електропобутових приладах.
Виконувати розрахунок блискавкозахисту і її монтаж необхідно для кожної будівлі, особливо це важливо для житлових об'єктів. В обов'язковому порядку молніепріемнікі, струмовідводи повинні мати з'єднання з заземлювачами. При створенні покрівлі металеве покриття потрібно надійно прикріпити до крокв (читайте також: "близкавковловлюючі сітка на покрівлі і етапи її установки").
значення блискавкозахисту
Зазвичай металеву покрівлю укладають на дерев'яну обрешітку або руберойд, що
становить небезпеку з протипожежної точки зору. Працівниками Державтоінспекції зафіксовано чимало випадків, коли в результаті попадання блискавки в металі утворювалися оплавлення і пропали і прокладки запалав, приводячи до пожежі.
Для забезпечення захисту від блискавок металевої покрівлі все елементи покриття повинні бути надійно з'єднані, мати електричний зв'язок і кріплення до негорючих матеріалів.
Крім цього на металевому покритті треба встановити молниеприемник і створити заземлення.
Проектування блискавкозахисту передбачає створення:
- зовнішньої частини системи, яка забезпечує захист покрівлі від прямого удару. Вона складається їх молниеприемников, токоотводящий опускаючи і заземлення. Зазвичай для приймача грозових розрядів використовується арматура або металевий стрижень.
- внутрішньої частини системи - вона необхідна для безпечного функціонування електромережі навіть при величезних скачках напруги. Для забезпечення захисту від блискавок приміщень зсередини в продажу є спеціальні пристрої. Якщо такого приладу немає, при наближенні грозового фронту бажано знеструмити будова.
Змонтувати зовнішню систему блискавкозахисту для металевої покрівлі можна самостійно. Для цього буде потрібно провести розрахунок блискавкозахисту - приклад, як
це виконати, можна знайти в інтернеті, а також:
- молніепріемнікі;
- струмовідводи, скоби і хомути, виготовлені з м'якого металу, для надійного з'єднання;
- заземлювачі.
Порядок проведення робіт наступний: до стрижня молниеприемника під'єднують токоотвод, який являє собою металевий дріт з круглим перетином, а його в свою чергу прикріплюють до заземлювача.
За правилами, контур блискавкозахисту і заземлення будівлі необхідно об'єднати. Для цього окремо створений контур заземлення блискавкозахисту будинку за допомогою зварювання з'єднують з контуром заземлення будівлі. Опір контуру блискавкозахисту (заземлення), якщо під час грози біля окремо стоїть блискавковідводу можуть бути люди, не повинно перевищувати 10 Ом.
Заземлення можна виготовити самостійно з металевої смуги, що має перетин не менше 1,5 сантиметра. Також використовують мідні вироби або сталеву арматуру. Для з'єднання елементів конструкції користуються сталевими кріпленнями або електрозварюванням. Заземлення покрівлі необхідно розташовувати на відстані 1,5 метра від стіни будинку. Його краще робити з металовиробів, що мають велику площу, які закопують на велику глибину, нижче шару промерзання грунту.
Допускається використання товстих труб, металевих бочок, арматурної сітки, сталевого куточка і т.д. В період відсутності атмосферних опадів, коли грунт сухий, електропровідність землі значно знижується, тому місце, де створено заземлення, потрібно поливати водою. Зазвичай до нього підводять стік системи водовідведення з покрівлі.
Блискавкоприймач для скатних покрівель є сіткою з дроту (алюмінієвої або мідної) або смуги оцинкованої сталі для запобігання корозійних процесів.
Фахівці рекомендують виконувати вершину приймача блискавок в формі конуса, що в значній мірі збільшує його площа - це сприяє більш легкому проходженню струму. Чим вище розташовується блискавкоприймач, тим більше буде зона блискавкозахисту, яка визначається з точки зору прямого і непрямого влучень грозового розряду.
Добре, коли поруч з будинком росте висока і потужне дерево. Тоді приймач блискавок можна прив'язати до жердини і закріпити його на дереві вище верхівки. При відсутності зелених насаджень молниеприемник дозволяється поєднувати з телевізійною антеною.
Її металева щогла - це вже готова конструкція, що дозволяє використовувати даний елемент в системі блискавкозахисту. Якщо вона дерев'яна, то на неї прикріплюють шматок сталевого дроту. Коли немає ні дерева, ні щогли використовують трубу на даху. Металевий штир кріплять на неї і з'єднують з заземлювачем. При цьому збільшується вітрове навантаження на трубу, що неодмінно треба враховувати. Можливо, краще на фронтонах будівлі встановити дві двометрові щогли і з'єднати їх один з одним і з заземленням. Таким чином, контур блискавкозахисту охопить більшу площу (прочитайте ще: "Як працює пристрій блискавкозахисту").
Як розрахувати блискавкозахист
Для тих, хто не має навичок, виконання заземлення покрівлі може здатися складним. Однак наявність довідників та інформації в інтернеті допоможе виконати правильний розрахунок блискавкозахисту будівель і споруд (читайте: "Захист від блискавки покрівлі, навіщо потрібні громовідводи"). Одним з основних параметрів є тип і параметри будинку - це може бути прямокутний будинок, або об'єкт, витягнутий в довжину, або одиночна висотна споруда. Також необхідно знати, кількість гроз протягом року в конкретній місцевості і число ударів блискавки, що припадають на один квадратний кілометр, що відображено на спеціальній карті.
