Як правильно зробити димар для каміна своїми руками

Наші предки, які проживають на території мало не найхолоднішою країни на планеті, взимку обігрівали помешкання дров'яними печами. В епоху, коли кожна житлова споруда оснащується газовим котом, печі та каміни стали екзотикою, установка яких служить елементом декору, а не практичною необхідністю. Однак, ці прилади все ж це опалювальні, тому вимагають організації димовидалення. У цій статті ми розповімо, як відбувається влаштування димаря для каміна.

Пристрій і принцип роботи

Димарі для камінів або печі - канали, через які відбувається виведення суміші газів, що представляє собою продукти згоряння палива, з топки опалювального приладу в атмосферу. Конструкція цих елементів опалювальної системи виконується у вигляді труби або цегляної шахти, від герметичності якої залежить чи правильно працює система. Димарі для камінів і печі необхідні, так як без них неможливо експлуатувати теплогенеруючі прилади, робота яких полягає в наступному:

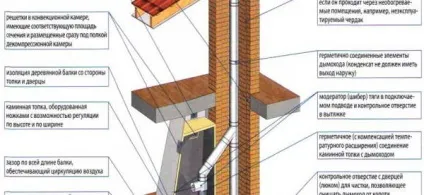

Схема роботи та циркуляції повітря в каміні

1. В топку теплогенеруючого обладнання (печі, каміна, котла) поміщають паливо. В основному прилади працюють на дровах, газі, спресованому або кам'яному вугіллі, мазуті.
2. Паливо підпалюється за допомогою джерела відкритого вогню, в результаті чого система виробляє велику кількість тепла, що йде на підтримання оптимальної температури в приміщенні, і диму.
3. Дим, який є продуктом згоряння палива, складається з суміші вуглекислого і чадного газу, попелу, сажі, а також інших агресивних хімічних речовин. Температура диму, що надходить в димоходи для камінів або печі, досягає 400-500 градусів, тому, підкоряючись закону конвекції, він піднімається вгору, звільняючи місце в топці для більш прохолодного повітря.
4. Конструкція каналів димовидалення є вертикальною герметичну шахту, по якій гарячий дим піднімається тільки вгору. Завдяки цьому процесу в топку надходить свіже повітря, насичене киснем, необхідний для підтримки горіння.

Процес, що полягає в подсасиваніе багатого киснем повітря в топку, називається тягою. Щоб перевірити димоходи для камінів на наявності тяги, потрібно піднести до топки запалений сірник або свічку: якщо полум'я відхиляється в бік каналу димовидалення, то система працює правильно. У разі, якщо полум'я свічки горить рівно, говорять про відсутність тяги. Але найнебезпечніша ситуація складається при утворенні зворотної тяги, про неї сигналізує полум'я, відхиливши в протилежну від димоходу сторону.

Щоб правильно зробити канал димовидалення для печі або каміна, потрібно уважно вивчити інформацію про котлі, зазначену в інструкції, а також виконати розрахунок обсягу газу в топці. Змонтувати димар для каміна своїми руками досить складно, так як ця складна конструкція вимагає спеціальних знань і досвіду, якими можуть похвалитися тільки досвідчені майстри.

способи розміщення

Збірка і підключення каналу димовидалення відбувається після установки опалювального приладу. Однак, вибрати місце і виконати розрахунок перетину і висоти димохідної труби потрібно до початку монтажу. Димарі для камінів або печей розміщують двома способами:

• Внутрішнє розміщення. Цей метод розміщення передбачає встановлення та підключення каналу димовидалення усередині опалювального споруди. На терріторііУкаіни традиційно розміщували димохідну трубу печі в будинку, виводячи на вулицю через дах. Установка каналу всередині дозволяє захистити його від промерзання, а також знизити тепловтрати, що відбуваються на ділянці, що проходить по вулиці. При цьому розрахунок робиться на те, що поки дим просувається по трубі, він поступово остигає, завдяки чому не станься утворення конденсату. Традиційний внутрішній метод розміщення має 1 негативну сторону: труба, особливо цегляна, займає багато місця в приміщенні. Крім того, вона збільшує ризики виникнення загорянь.

Внутрішнє і зовнішнє розміщення каналу димовидалення каміна

Зовнішнє розміщення. Установка труби зовні будівлі дозволяє збільшити корисну площу приміщень маленького розміру. В цьому випадку димоходи для камінів виводять через стіну, розташовану біля опалювального приладу, прямо на вулицю. Ця технологія прийшла в Україну з Америки і Європи, вона стала популярною з появою ефективних термоізоляційних матеріалів, використовуваних для утеплення каналу, і сендвіч-труб, які не промерзають навіть у найлютіший мороз. Мінус зовнішнього розміщення полягає в тому, що через велику різницю зовнішній і внутрішньої температури в димоході утворюється великий кількість конденсату. Щоб зробити якісний зовнішній канал димовидалення, необхідно виконати детальний розрахунок точки роси і організувати утеплення. Однак, розміщення труби поза будівлею знижує ймовірність загорянь і вважається більш безпечним.

Димарі для камінів виготовляють з різних матеріалів, які мають високу термостійкість, низьким коефіцієнтом теплопровідності, відмінними вогнетривкими якостями, не вступають в окислювальні реакції з водою, а також не взаємодіють з агресивними хімічними речовинами, які містяться в складі продуктів горіння. Щоб зробити довговічний і надійний канал димовидалення для печі, використовують такі матеріали:

1. Цегла. Він є традиційним матеріалом для будівництва пічних димарів, так як має відмінну жаростойкостью, не горить і при правильному догляді служить більше 100 років. Для спорудження труби застосовують повнотіла, обпалена цегла, вартість якого вища, ніж простого силікатної. Цей метод є одним з найбільш дорогим через високу ціну матеріалу, необхідність заливки глибокого фундаменту. Крім того, навряд чи вийде зробити цегляний димохід і здійснити підключення до печі своїми руками, доведеться витратитися ще й на найманих майстрів, послуги яких коштують дорого. Шахта з цегли має прямокутне або квадратне розтин, тому в кутах і на шорсткою поверхні матеріалу, осідає сажа і попіл, що призводять до появи заторів.

Конструкція димоходу з термостійкого цегли

Керамічні труби. Більш доступним за ціною є керамічний димар. який складається з труб і блоків з легкого бетону для їх установки. Він має більш компактними розмірами, тому встановлюється і всередині, і зовні. Термін експлуатації труб з кераміки становить 30 років, але правильний догляд і регулярна прочищення збільшують цей період на 10-15 років. Керамічні канали димовидалення легше, ніж цегляні, вони встановлюються на монолітне підстава з бетонної труби, тому необхідність в заливці фундаменту пропадає. У продажу є моделі з термоізоляційним шаром, які підходять для опалювальних приладів на твердому паливі, де температура продуктів згоряння перевищує 300-400 градусів.

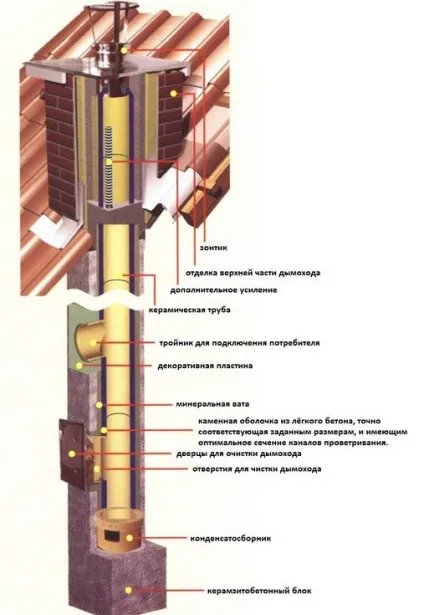

Пристрій керамічного димаря

Сендвіч-труби зі сталі. Найдемократичніший і доступний за ціною матеріал, з якого роблять димоходи для печі або каміна - сендвіч-труби. Вони представляють два порожніх сталевих циліндра, вставлені один в інший, з термоізоляційної прошарком між ними. Сендвіч-труби володіють легким вагою, легко монтуються і служать 15-20 років. Комплектуючі для збірки димоходу підбирають по діаметру вступного патрубка приладу, виконавши розрахунок необхідної висоти димоходу для підтримки нормального рівня тяги.

Пристрій димоходу з сендвіч-труб

Важливо! Матеріал для складання димоходу вибирають, виходячи з виду палива, на якому працює теплогенеруючий прилад: для камінів і печей, що працюють на твердому паливі, краще підходять цегляні і керамічні труби, з димоудленіем з газових моделей непогано справляються сендвіч-труби зі сталі.

Вимоги до каналів димовидалення

Використання опалювальних проборов пов'язано з ризиком виникнення пожеж та отруєння чадним газом, тому до каналів димовидалення висуваються жорсткі вимоги, завдання яких убезпечити користувачів. Для того, щоб експлуатація обладнання не викликала проблем, при монтажі димоходу необхідно виконувати наступні умови:

• Діаметр труби вибирається відповідно до розміру вступного патрубка теплогенеруючого обладнання. Якщо труба більше, з'єднання між ними вийде негерметичних, що може стати причиною витоку чадного газу.
• Місця підключення, прокладання та проходження труби через стіни або перекриття ізолюють вогнетривким матеріалом, що запобігає перегрів обробки. Для цих цілей використовують ревною метал або азбестоцемент.

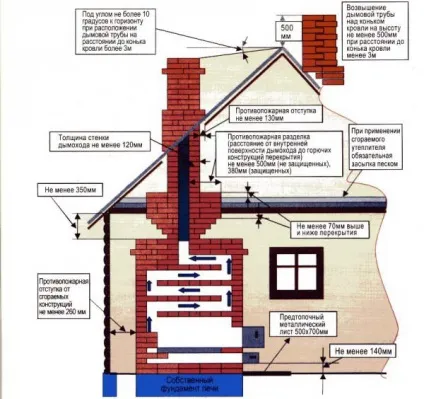

Вимоги безпеки при монтажі цегельного каналу димовидалення

Довжину каналу димовидалення визначають, виконуючи розрахунок необхідної тяги, але її висота від топки до оголовка не повинна бути менше 5 м. Чим вище димар, тим більше в ньому тяга.

Оголовок труби виводять на даху на відстані 0,5-1 від коника або через стіну на висоті 1-1,5 м від рівня грунту. Димохід піднімають на 0,5 м над найвищою точкою покрівлі.

Висота труби димаря над коником даху

Канал димовидалення розташовують переважно вертикально, не допускаючи більше 3 поворотів. Протяжність горизонтально розташованих ділянок не повинна перевищувати 1 м.

Циліндрична форма перетину вважається оптимальним варіантом для труби, однак, допускаються прямокутні та квадратні шахти.

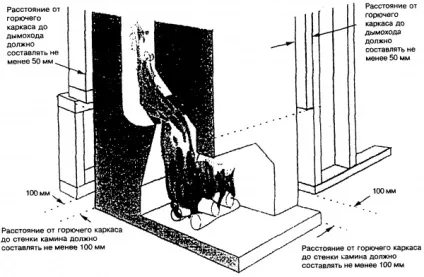

Умови розміщення каміна в дерев'яних будинках

Важливо! Досвідчені пічні майстри радять під час обговорення проекту каміна наполягати на розміщенні димоходу всередині будинку, при чому обов'язково у внутрішній, а не зовнішній стіни. При такій схемі установки канал виходить більш теплим, в ньому не виникає дефіциту тяги і конденсації пари.
