Як правильно зробити деформаційний шов прибудови

Роблю прибудовах до існуючого будинку, як правильно вирішити проблему деформаційного шва і взагалі як це правильно зробити?

Можливо, проблеми і немає. Деформаційний шов влаштовують в тих випадках, коли імовірна нерівномірна усадка будівлі. Це може статися через вельми великих габаритів споруди, значний перепад висот окремих секцій будинку, можливості осідання фундаментів і грунтів.

У місці стику очевидно різновисоких частин будівлі (в даному випадку прибудова ганку) деформаційний шов потрібен. Прокласти його можна не тільки жорсткою мінватою, а й пінопластом, іншим еластичним матеріалом

Якщо ви будуєте не в сейсмічному районі, будинок у вас кам'яний або каркасний, не вище двох поверхів і має розумні розміри, реально обійтися без шва. Досить спорудити міцний фундамент під прибудовою. Конструктивно він повинен бути ідентичний існуючої частини, закладений на таку ж глибину. Якщо фундамент стрічковий, важливо добре ущільнити підставу під його подушкою, розсипати щебенем дно траншеї, ретельно утрамбувати. Стару і нову частини слід пов'язати між собою, забивши в бетон арматурні «йоржі», попередньо просвердливши під них отвори.

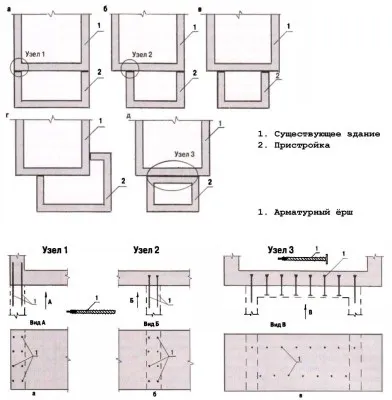

Різні варіанти примикання фундаменту прибудови та його жорсткого з'єднання з існуючим

Стіни обох частин будівлі також необхідно пов'язати один з одним.

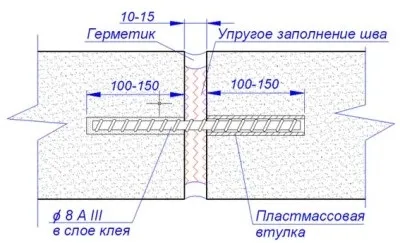

Компромісний варіант. Шов в кладці, заповнений будівельним герметиком, є, але стіни жорстко пов'язані сталевими йоржиками. Подібне рішення підходить для випадку, коли основна частина будівлі і прибудова мають однотипні кам'яні стіни і фундаменти

Якщо ж немає впевненості в здатності грунту або прибудова бревенчатая і буде давати усадку, деформаційний шов доведеться робити. Ви не вказали ні особливості конструкції будинку (матеріал стін основної частини будинку і прибудови), ні характеру примикання (пряма площина, кут). Конструкція шва залежить від конкретної ситуації, варіантів може бути дуже багато. Не володіючи необхідною інформацією, ми можемо дати лише загальні рекомендації:

• Якщо існує можливість значною усадки прибудови щодо будинку, найкращим рішенням буде встановити не три, а чотири стіни, включаючи примикає до існуючої. Фундамент і стіни прибудови матимуть замкнутий контур, що виключить горизонтальні деформації, на другий ілюстрації це варіант Д.
• Товщина деформаційного шва в нашому випадку - 10-25 мм, його можна заповнити жорсткої мінватою, пінопластом, спіненим поліетиленом.
• Дах прибудови також повинна бути повністю відокремлена від старої частини будівлі. Примикання можна закрити фартухом, закріпивши його на стіні.

При наявності деформаційного шва слід споруджувати дах прибудови за схемами, близьким до варіантів Г і Д

• Стик стін старої і нової частин будинку, розташований в одній площині, слід закрити накладкою (дерев'яна дошка, металева планка), кріпити яку слід до існуючої стіни.

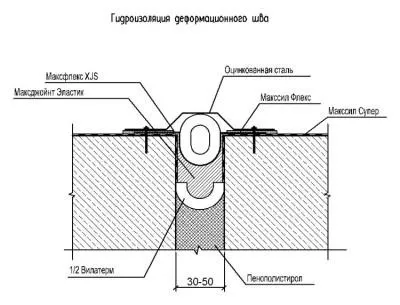

Варіант деформаційного шва для кам'яних стін. Стик прокладається пружним наповнювачем, в даному випадку всередині утеплювачем, зовні спеціальним трубчастим еластичним джгутом. Сталева накладка, герметизована з обох сторін, приховує стик і захищає його від проникнення води.

• Якщо ви прилаштовується дерев'яний зруб-трёхстенок, стик слід виконати прямий замкової врубкой або на обсадити: на існуючій стіні повинен розташовуватися брус (шип), в прилаштовують обраний паз. Пристрій, втрачаючи вологу, буде осідати по направляючої, що перешкоджає крученню колод. Цвяхи, скоби не використовують, шов заповнюють традиційним утеплювачем: мохом, клоччям, джгутом. Зовні встановлюють дошку-накладку.

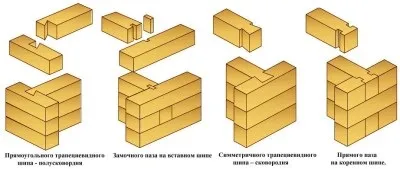

Якщо до будинку прилаштовується зрубна конструкція, стик можна вирішити в Відповідно до другого варіанту: замковий шип-паз
